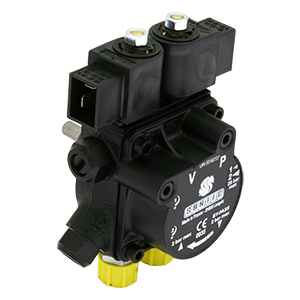

AT2 95 C 9585 2P 0500
Принцип работы насоса
Зубчатая пара всасывает топливо из емкости через встроенный фильтр и перекачивает его к форсуночной линии через отсечной электромагнитный клапан. Регулирование давления обеспечивается двумя золотниковыми клапанами, по одному для каждого режима давления. Переключение между низким и высоким давлением осуществляется "нормально открытым" электромагнитным клапаном байпаса. Когда электромагнитный клапан не активирован, канал байпаса открыт, функционирует электромагнитный клапан регулировки низкого давления, который устанавливает давление в форсунке. Когда электромагнитный клапан активирован, канал байпаса закрыт, и давление будет постепенно расти по обе стороны клапана низкого давления, игнорируя его воздействие, давление в форсунке теперь определяет клапан регулировки высокого давления.
Отсечной электромагнитный клапан форсуночной линии - "нормально закрытого" типа. Это исполнение обеспечивает очень быстрое срабатывание, и переключение может быть выбрано согласно последовательности работы горелки и независимо от скорости вращения электродвигателя.
Когда электромагнитный клапан не активирован, клапан закрыт, и все нагнетаемое топливо проходит через регулятор к всасывающей или обратной линии (зависит от монтажа трубопровода). Сразу же, как электромагнитный клапан активирован, топливо проходит к линии форсунки под давлением, установленным
регулировочными клапанами. В двухтрубной системе в обратную линию должна быть установлена заглушка байпаса, чтобы топливо, слитое регулировочными клапанами, было возвращено в емкость, а поток линии всасывания был равен мощности зубчатой пары. Отвод воздуха в двухтрубной системе происходит автоматически (обеспечивается специальной полостью на поршне), но может быть ускорен открытием порта манометра.
В однотрубной системе топливо, не прошедшее через линию форсунки, возвращается непосредственно на всасывание через клапаны, регулирующие давление, а поток линии всасывания равен потоку в форсунке. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой. Для выпуска воздуха из системы должен быть открыт порт манометра.
Общие данные | |
---|---|
Монтаж | Втулочный согласно европейскому стандарту EN 225 |
Соединительная резьба | Цилиндрическая согласно ISO 228/1 |
сасывающая и обратная линия | G¼" |
Выход на форсунку | G⅛" |
Порт манометра | G⅛" |
Порт вакуумметра | G⅛" |
Функция клапана | Регулировка давления |
Сетчатый фильтр | Открытая область: 20 см2 |
Размер отверстия: | 150 μм. |
Вал | ∅ 8 мм согласно европейскому стандарту EN 225 |
Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы |
Вес | 1,3 кг |
Гидравлические данные | |
Диапазон давления на форсунку | Низкое давление: 8-15 бар Высокое давление: 12-25 бар давление обеспечивается форсункой 12,0 гал/ч |
Заводские установки давления | Низкое давление: 9 бар Высокое давление: 22 бар давление обеспечивается форсункой 12,0 гал/ч |
Эксплуатационная вязкость | 2 - 12 мм2/с (сСт) |
Температура топлива | 0 - 60ºC в насосе |
Давление на входе | 2 бар макс. |
Давление на выходе | 2 бар макс. |
Высота всасывания | Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
Номинальная скорость | 3600 об/мин макс. |
Вращающий момент | 95 0,20 Н.м. |
Характеристики электромагнитного клапана | |
Напряжение | 220-240 или 110-120 или 24 В; 50/60 Гц |
Потребление | 9 Вт (напряжение = 230 или 110 или 24 В) |
Температура окружающей среды | 0 - 60ºC |
Максимальное давление | 25 бар |
Сертифицирован | TÜV номер проштампован на крышке насоса |
Класс защиты | IP 54 согласно EN 60529, при использовании соединительного кабеля SUNTEC |
Характеристики электрического разъёма | |
См. технические данные DOC133496 |
Чертежные размеры
-
Показано на примере "C" вращения и выхода на форсунку.
Насосы модификации 2
Насосы модификации 4(1) Линия всасывания
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка низкого давления
(7) Регулировка высокого давления
(8) Выход давления или порт манометра
(9) Электромагнитный клапан для переключения режимов высокого/низкого давления
(10) Отсечной электромагнитный клапан Скачать PDF
-
