Датчик-реле давления серии PS P.max = 690 мбар

Датчики-реле давления МР


Датчики-реле давления МР - серия датчиков-реле минимального и максимального давления газа типа МР контролирует давление и срабатывает, когда давление снижается ниже или повышается выше заданной уставке. Уставку давления легко задавать и читать.

Соответствие: Сертификат Соответствия ГОСТ Р № РОСС IT.АГ85.Н10474

  • Технические характеристики
  • Описание и назначение
  • Устройство и работа
  • Габаритные размеры
  • Скачать PDF



Наименование параметраЗначение
Виды используемых газов метан, сжиженный газ
Температура окружающей среды от -15 до +60°С
Выход реле 6 А, 220В
Максимальное рабочее давление 69,0 кПа
Степень защиты IP54
Электрические соединения 3-x контактное, согласноDIN- EN 175301-803
Подсоединение 1/4”



Характеристики датчиков давления MP



Код датчикаРабочий диапазонДифференциалЦена, €
PS-010 0,2 - 1,0 кПа ≤ 0,1 46,00
PS-050 0,5 - 5,0 кПа ≤ 0,25 46,00
PS-150 0,5 - 15,0 кПа ≤ 0,5 46,00
PS-500 10,0 - 50,0 кПа ≤ 1,5 52,00



Для подключения реле давления необходимо следующее оборудование:
Электрический коннектор CN-0019, цена с НДС – 2,5 евро.

Электрический коннектор CN-0019



Серия датчиков-реле минимального и максимального давления газа типа МР контролирует давление и срабатывает, когда давление снижается ниже или повышается выше заданной уставке. Уставку давления легко задавать и читать.

Соответствие: Сертификат Соответствия ГОСТ Р № РОСС IT.АГ85.Н10474

Реле давления предназначено для управления электрическими цепями, когда давление падает ниже или поднимается выше заданного уровня.

  • Настраиваемое давление легко прочитать и отрегулировать.
  • Все модели работают с автоматическим перезапуском.
  • Надежные переключатели находятся в корпусе, изготовленного из прочного электро защищенного пластика и закреплены на основании из литого алюминия.

Особенности:

  • Компактность
  • Точность
  • Регулируемые уставки
  • Мембрана управлением концевого выключателя безопасности
  • Отсутствие предохранительного клапана
  • Ручка регулировки находится под защитной прозрачной крышкой
  • Применим на газовой рампе с любыми многофункциональными устройствами

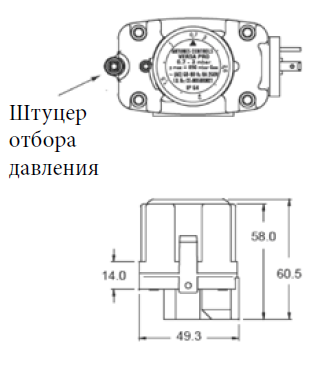

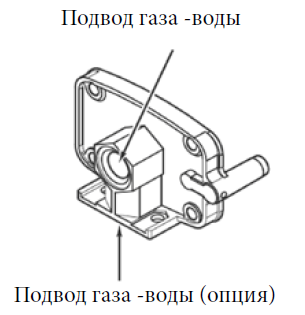

  • Штуцер для замера давления (Ø 9 мм) встроен в корпус





КодДиапазон настройкиДифференциалПрименение
PS-010 2 - 10 мбар ≤ 1 газ - вода
PS-050 5 - 50 мбар ≤ 2.5
PS-150 50 - 150 мбар ≤ 5
PS-500 100 - 500 мбар ≤ 15





Датчики-реле давления МР

Датчики-реле давления МР

Электрические соединения по EN 60730 с разъемом DIN 43650 (СЭ11):



 Снижение давления: 1) NC замыкается 2) NO размыкается

Снижение давления: 1) NC замыкается 2) NO размыкается

Увеличение давления: 1) NC размыкается 2) NO закрывается

Увеличение давления: 1) NC размыкается 2) NO закрывается



Регулировка

Открутите крепежный винт с помощью крестовой отвертки, удалите прозрачную крышку. Поверните крышку против часовой стрелки и поднимите. Установите настройку реле давления на необходимую величину, отсчитывая размерность по шкале. Реле давления срабатывает на снижение и увеличение давления по установленному положению.


Установите на место прозрачную крышку, затяните крепежный винт.

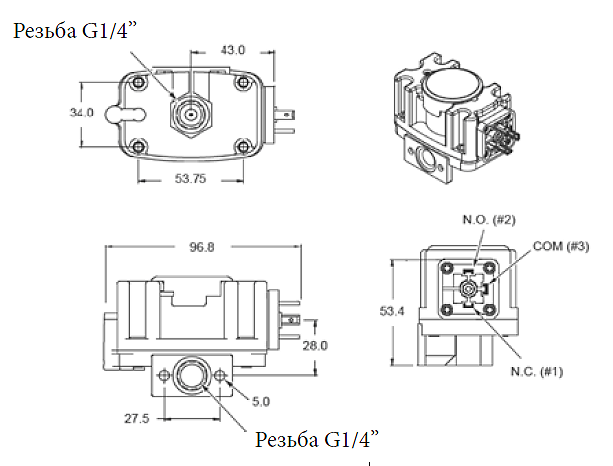

Датчики-реле давления МР - габаритные размеры

Примечание: Все размеры являются приблизительными.
