Компенсаторы MG-30

Компенсаторы MG-30

Стальные антивибрационные соединения с сильфоном для газа и воды.
Соответствие: Сертификат Соответствия ГОСТ Р № РОСС IT.АГ85.Н10417

  • Технические характеристики
  • Описание и назначение
  • Устройство и работа
  • Габаритные размеры
  • Скачать PDF



Наименование параметраЗначение
Виды используемых газов: метан, сжиженный газ (сухие газы)
Резьбовые соединения, Rp: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16: DN 32 ÷ DN 300 согласно ГОСТ Р 54432-2011
Максимальная рабочая температура (резьба/фланец): до +100°С / до +250°С
Максимальное рабочее давление: 0,25 МПа
Материал: нержавеющая сталь



Материалы изделия

  • нержавеющая сталь.
DNСоединениеКодЦена, €
15 резьба MG-30-02 27,00
20 резьба MG-30-03 31,00
25 резьба MG-30-04 40,00
32 резьба MG-30-05 52,00
40 резьба MG-30-06 59,00
50 резьба MG-30-07 69,00
32 фланец MG-30-32 121,00
40 фланец MG-30-40 133,00
50 фланец MG-30-50 145,00
65 фалнец MG-30-65 147,00
80 фланец MG-30-80 184,00
100 фланец MG-30-100 243,00
125 фланец MG-30-125 303,00
150 фланец MG-30-150 460,00
200 фланец MG-30-200 654,00
250 фланец MG-30-250 1258,00
300 фланец MG-30-300 1596,00



Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.

Стальные антивибрационные соединения с сильфоном для газа и воды.
Соответствие: Сертификат Соответствия ГОСТ Р № РОСС IT.АГ85.Н10417



КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ производить монтажные работы при наличии давления рабочей среды в трубопроводе.

Монтаж компенсатора должен производиться специализированной строительно-монтажной организацией в соответствии с утвержденным проектом, техническими условиями на производство строительно-монтажных работ.


Внимание! Только один компенсатор должен монтироваться между двумя фиксированными точками.

Указания по монтажу:

  • Давление в системе НЕ ДОЛЖНО ПРЕВЫШАТЬ максимального значения, указанного в паспортеизделия.
  • Компенсаторы должны устанавливаться только на прямолинейных участках трубопроводов,ограниченных неподвижными опорами. Между неподвижными опорами допускается размещать только один компенсатор.
  • Расстояние от торца патрубка компенсатора до опоры должно быть не более 1,5 Ду.
  • После монтажа необходимо проверить герметичность системы.

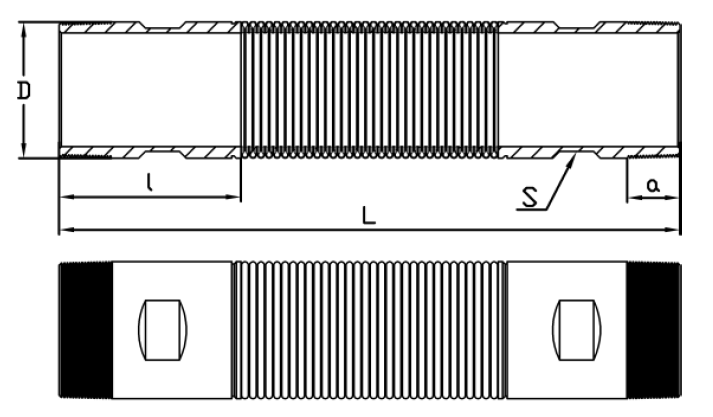

 Резьбовое соединение

Компенсаторы MG-30 - габаритные размеры

Размерные характеристики муфтовых компенсаторов

КОДСоединение DДлина L,ммl,ммДлина резьбы a,ммРазмер под ключ S
MG-30-02 R 1/2" 145±5 45 16 19
MG-30-03 R 3/4" 150±5 45 16,3 24
MG-30-04 R 1" 165±5 50 19,1 30
MG-30-05 R 1"1/4 165±5 50 21,4 38
MG-30-06 R 1"1/2 210±5 50 21,4 44
MG-30-07 R 2" 240±5 80 23,4 56

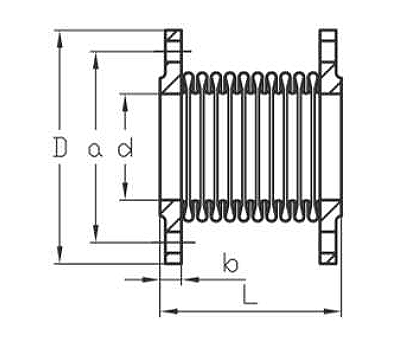

Фланцевое соединение

Компенсаторы MG-30 - габаритные размеры

 Размерные характеристики фланцевых компенсаторов

КодДиаметрL,ммd,ммD,ммa,ммb,ммКоличество отверстий
MG-30-32 32 - - - - - 4
MG-30-40 40 - 48,3 150 110 16 4
MG-30-50 50 150 60,3 165 125 18 4
MG-30-65 65 150 76,1 185 145 18 4
MG-30-80 80 160 88,9 200 160 20 8
MG-30-100 100 170 114,3 220 180 20 8
MG-30-125 125 185 139,7 250 210 22 8
MG-30-150 150 195 168,3 285 240 22 8
MG-30-200 200 210 219,1 340 295 24 12
MG-30-250 250 - 273 405 355 26 12
MG-30-300 300 - 323,9 460 410 28 12
