Сейсмические сенсоры SEISMIC M16
Сейсмические сенсоры SEISMIC M16 служат для обеспечения перекрытия подачи газа в случаях:
- сейсмической активности (с анализом времени и частоты ускорения по трем осям);
- дистанционного срабатывания (например – детектора загазованности или аварийной блокировки)
- сбоя в системе или сбоя подачи электропитания.
Дополнительно:
- при изменении оси установки клапана (например – при обвалах, оползнях, актах вандализма)
- при беспроводном включении.
Сейсмические сенсоры также оснащены аварийным релейным выходом, используемым для дистанционных сигналов и для прекращения подачи напряжения, исключая в таком случае, возможность образования очага пожара или взрывоопасной атмосферы.
Сенсор может быть надежно закреплен на опоре (стена или кирпичный забор).
Сенсоры SEISMIC M16 могут работать с клапанами серий M16/RMO N.A., M16/RM N.A., M16/RMO N.C., M16/RM N.C. производства MADAS.
Соответствие: Сертификат ТР № C-IT.МГ03.B.00092
- Технические характеристики
- Описание и назначение
- Устройство и работа
- Габаритные размеры
- Скачать PDF
| Наименование параметра | Значение |
|---|---|
| Максимальное рабочее давление: | 0,05; 0,6 МПа |
| Резьбовые соединения (латунный корпус) Rp: | DN 15 ÷ DN 25 согласно EN 10226 |
| Резьбовые соединения Rp: | DN 20 ÷ DN 50 согласно EN 10226 |
| Фланцевые соединения PN 16: | DN 65 ÷ DN 200 согласно ГОСТ Р 54432-2011 |
| Температура окружающей среды: | от -40 до +60°С |
| Напряжение: | 12В пост. тока, 24В пост. тока, 230В/50-60 Гц |
| Максимальная потребляемая мощность: | 6 мА |
| Положение установки: | любое |
| Уровень защиты: | IP65 |
Для настенного монтажа
| Напряжение | Код сейсмического сенсора | Цена |
|---|---|---|
| «12В/50 Гц, 12В пост. тока» | M90W 001 | 274,00 |
| «24В 50 Гц 24В пост. тока» | M90W 005 | 274,00 |
| 230В 50-60 Гц | M90W 008 | 274,00 |
Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
Сейсмический сенсор SEISMIC M16 это устройство, которое, в сочетании с предохранительным электромагнитным клапаном, обеспечивает перекрытие подачи газа в следующих случаях:
- сейсмическое явление (временной и частотный анализ при трехосном ускорении);
- срабатывание дистанционного управления (например, при срабатывании сигнализатора загазованности, аварийной блокировки);
- сбоя в системе или подачи напряжения.
В сенсоре также предусмотрен аварийный релейный выход, используемый для подключения дистанционных сигналов и отключения питания, что позволяет предотвратить возникновение источников возгорания и взрыва. Сенсор может устанавливаться вместе с нормально закрытыми/открытыми электромагнитными клапанами с ручным взводом или с нормально закрытым электромагнитным клапаном с автоматическим взводом производства MADAS.
Сейсмический сенсор успешно прошел испытания в CESI (Бергамо, Италия) на трехосной виброплатформе на соответствие стандартам ASCE 25-97 (США) – EN 1998-1 EUROCODE 8 – TS 12884 (Турция). Сенсор может устанавливаться непосредственно на клапан, либо жестко крепиться к элементу, соединенному с землей (стена или кирпичная ограда).

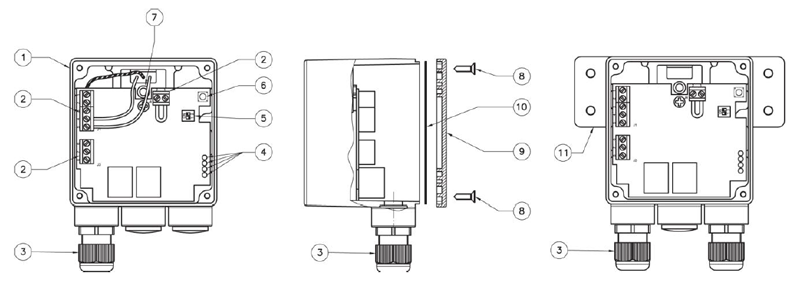

Сенсор (рис. 1) состоит из: пластмассовый корпус (1); контакты (2); кабельные вводы (3); индикатор (4); двухрядный переключатель (5); сброс / кнопка „Тест” (6); винты крепления катушки (7); винты крепления крышки корпуса (8); крышка корпуса (9); резиновое уплотнение (10); кронштейн крепления сенсора (11).

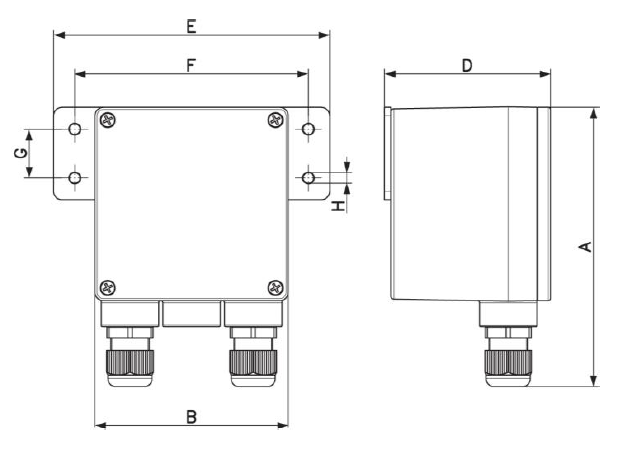

М90W версия с настенной установкой
| Габаритные размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Код | A | B | C | D | E | F | G | H |
| M90W | 132 | 91 | - | 78 | 130 | 110 | 23 | Ø5 |
