Автомат контроля герметичности МТС10
Автомат контроля герметичности МТС10 предназначен для автоматической проверки герметичности предохранительных клапанов в составе газовой рампы перед каждым розжигом горелки.
МТС10 используется в комплекте с существующими системами автоматики, а также отдельно с выдачей дискретного сигнала об исправности или неисправности предохранительных клапанов, в составе систем защиты котельной автоматики.
- Автомат имеет возможность управления любыми электромагнитными клапанами как отечественного, так и импортного производства.
- Индикация состояния клапанов и режима работы.
- Управление любыми выпускаемыми электромагнитными клапанами.
- Соответствие: Сертификат Соответствия ГОСТ Р № РОСС IT.АГ85.Н10474
- Технические характеристики
- Описание и назначение
- Устройство и работа
- Габаритные размеры
- Скачать PDF
| Наименование параметра | Значение |
|---|---|
| Напряжение питания | 230В, 50-60 Гц |
| Потребляемая мощность | 3,2 ВА |
| Выходной сигнал «Норма» | 2 А |
| Выходной сигнал «Неисправность» | 1 А |
| Плавкий предохранитель | 6,3 А |
| Степень защиты | IP65 |
| Температура окружающей среды | от -20 до +60°С |
| Монтажное положение | любое |
| Режим работы | непрерывный |
| Продолжительность цикла испытания, сек | не более 60 |

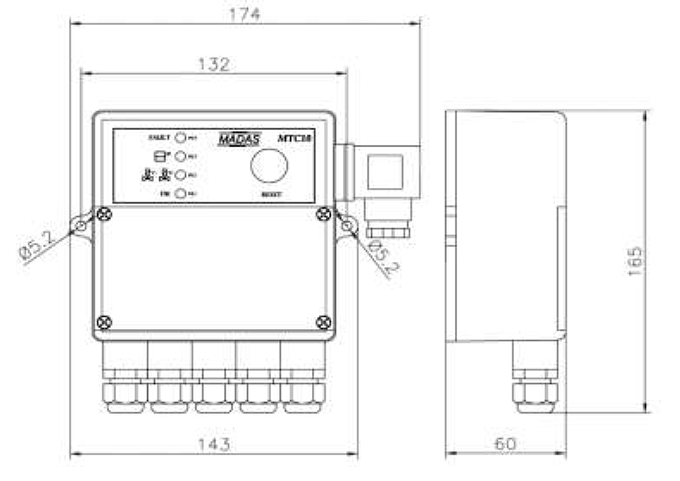

| Габаритные размеры: длина/ширина/высота | 174/60/165 |
| Масса, кг | не более 0,6 |
| Материалы | ударопрочный пластик |
Материалы изделия
- Корпус: пластик
- Уплотняющие прокладки: бутадиенакрилонитрильный каучук (UNI 7702)
| Код | Цена, € |
|---|---|
| МТС10 008 | 397,00 |
Автомат контроля герметичности МТС10 предназначен для автоматической проверки герметичности предохранительных клапанов в составе газовой рампы перед каждым розжигом горелки.
МТС10 используется в комплекте с существующими системами автоматики, а также отдельно с выдачей дискретного сигнала об исправности или неисправности предохранительных клапанов, в составе систем защиты котельной автоматики.
Автомат имеет возможность управления любыми электромагнитными клапанами как отечественного, так и импортного производства.
- Индикация состояния клапанов и режима работы.
- Управление любыми выпускаемыми электромагнитными клапанами.
- Соответствие: Сертификат Соответствия ГОСТ Р № РОСС IT.АГ85.Н10474.

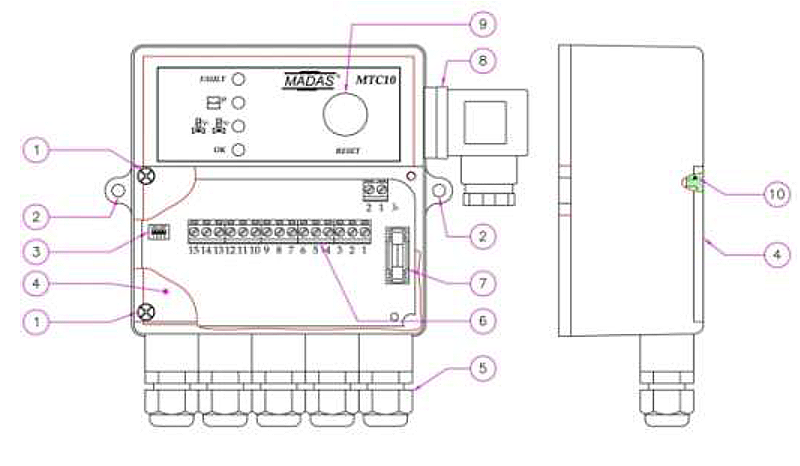

Автомат контроля герметичности состоит из: 1) винт крепления крышки; 2) крепежные отверстия; 3) микропереключатель; 4) крышка; 5) кабельный ввод; 6) клеммник; 7) предохранитель; 8) коннектор; 9) кнопка сброса; 10) уплотнительное кольцо.

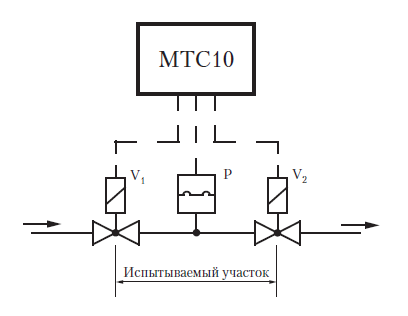

Функциональная схема
