MP16/RM N.A. Компактные нормально открытые газовые клапаны Ручной взвод

Электромагнитный клапан серии MP16/RM N.A. представляет собой быстродействующий, нормально открытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода. Клапан предназначен для использования в качестве запорнорегулирующего органа трубопроводных систем и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,05 МПа.
Компактная модель. Уменьшенные размеры и небольшой радиус взвода, поэтому клапан может монтироваться в узких пространствах.
MP16/RM N.A. Компактные нормально открытые газовые клапаны Ручной взвод

Технические характеристики

Наименование параметраЗначение
Виды используемых газов: метан, сжиженный газ (сухие газы), азот
Резьбовые соединения, Rp (латунный корпус): DN 15 ÷ DN 20 согласно EN 10226
Температура окружающей среды: от -40 до +60°С
Напряжение: 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Потребление электроэнергии: 4 Вт
Максимальное рабочее давление: 0,05 МПа
Время закрытия: < 1 с
Степень защиты IP65
Материал латунь

Материалы изделия

  • латунь OT-58 (UNI EN 12164),
  • нержавеющая сталь 430 F (UNI EN 10088) ,
  • алюминий 11 S (UNI 9002),
  • бутадиенакрилнитрильный каучук (UNI 7702).
DNСоединениеНапряжениеP. max = 0,05 МПа
КодЦена, €
15 резьба 230 В 50–60 Гц ROP02 008 48,00
20 резьба 230 В 50–60 Гц ROP03 008 48,00

 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.









Описание и назначение

Электромагнитный клапан серии MP16/RM N.A. представляет собой быстродействующий, нормально открытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода. Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных систем и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,05 МПа. Компактная модель. Уменьшенные размеры и небольшой радиус взвода, поэтому клапан может монтироваться в узких пространствах.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00091

 MP16/RM N.A. Компактные нормально открытые газовые клапаны Ручной взвод



Устройство и работа

Клапан MP16/RM N.A. DN15 – DN20 (латунный корпус)

 Клапан MP16/RM N.A. DN15 – DN20 (латунный корпус)

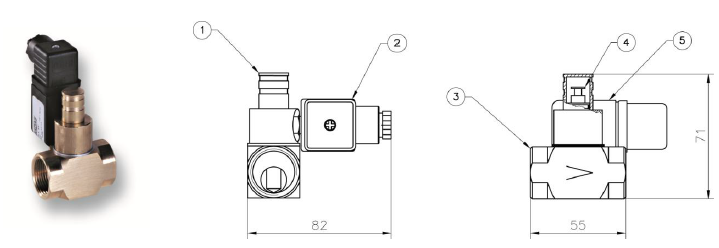

Клапан (Рис. 1) состоит из: колпачок механизма возврата (1); Электрического коннектор (2); корпус (3); стержень механизма возврата (4); соленоид(5).

СоединениеНапряжение питанияКод P. макс. = 0,05 МПа
DN 15 12В пост.тока ROP02 001
12В / 50 Гц ROP02 010
24В пост.тока ROP02 005
24В / 50 Гц ROP02 003
230В / 50-60 Гц ROP02 008
DN 15 12В пост.тока ROP03 001
12В / 50 Гц ROP03 010
24В пост.тока ROP03 005
24В / 50 Гц ROP03 003
230В / 50-60Гц ROP03 008

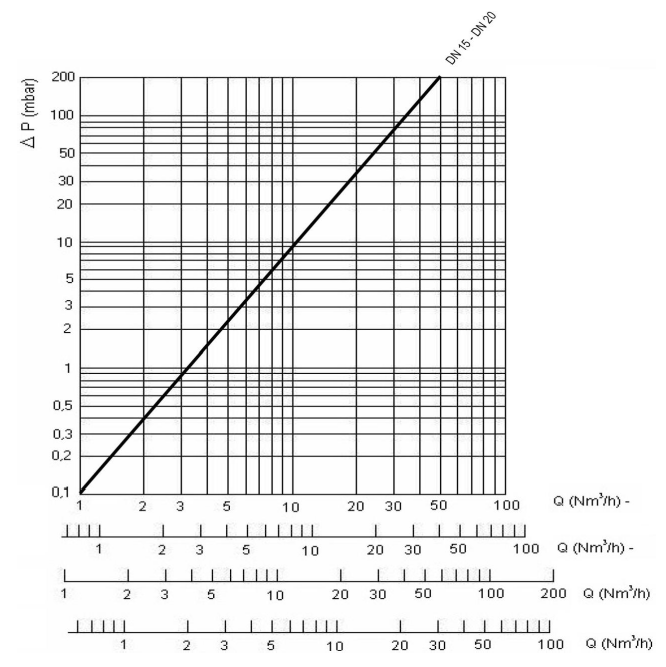

Диаграммы пропускной способности

 MP16/RM N.A. Компактные нормально открытые газовые клапаны Ручной взвод



Габаритные размеры

Габаритные размеры P. макс. 0,05 МПа
Резьбовые соединенияАВМасса, кг
DN 15* 55 71 0,4
DN 20* 55 71 0,4



































Скачать PDF
