Топливные насосы Suntec Насосы Suntec для горелок от 400 до 3000 кВт Suntec E1070 Базовая модель насосовSuntec E1070 Базовая модель насосов
Жидкотопливный шестеренчатый насос E 1070 имеет специальное исполнение для мазута: с уплотнением вала особого типа, стойким к высокой температуре, и с возможностью установки подогревателя для облегчения холодного запуска.
Применение
- Мазут
- Одно- или двухтрубная система
- Насос объединен в линии с электромагнитным клапаном с функцией запирания
- горелка BALTUR, горелка ECOFLAM, горелка ELCO, горелка LAMBORGINI
Suntec E1070 Базовая модель насосов - скачать PDF (1572 кбайт)
Насос может быть использован для мазутных установок.
E1069 - высокотемпературная версия с местом для установки подогревателя специально разработан для легкого старта и повышенной долговечности.
- Диапазон регулирования: 14-30 бар
- Расход топлива, при 2850 об/мин, 20 сСт, 20 бар: 170-360 л/ч
| Модель | Установка* | Соединения шлангов Rp | Диапазон давления бар |
|---|---|---|---|
| E 4 NA 1070 7P | Ф 54 | G½" | 14 - 30 |
| E 6 NA 1070 7P | Ф 54 | G½" | 14 - 30 |
| E 7 NA 1070 7P | Ф 54 | G½" | 14 - 30 |
* Метод установки: Фланцевое 54 мм.
По запросу возможна замена насоса Данфос (насос Danfoss)

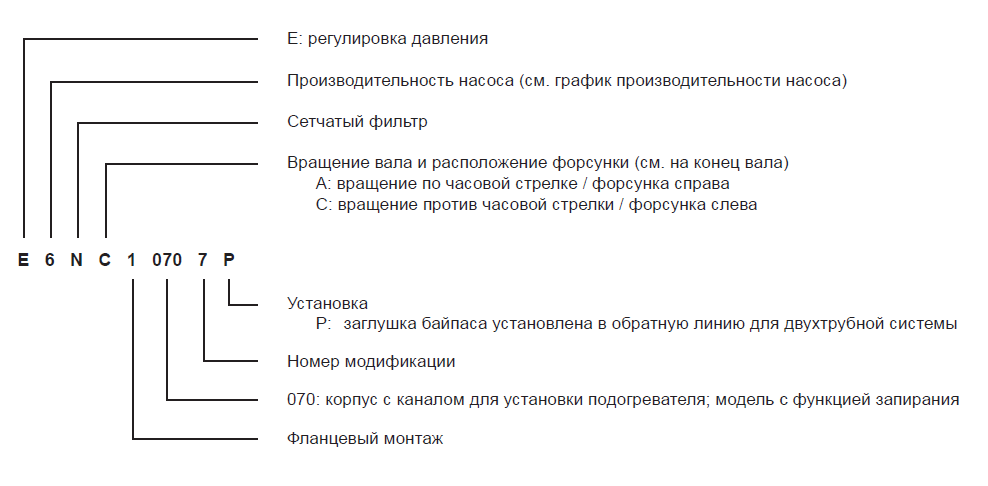

Идентификация насоса
(Нажмите для увеличения изображения)
Принцип работы насоса
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе - возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.
Регулирующий клапан также выполняет запорную функцию:
В течение периода запуска при нарастании скорости зубчатой пары все топливо проходит через специальную полость на поршне, возвращаясь к обратной линии. При достижении определенного значения скорости поток уже не сможет проходить через эту полость, тогда давление быстро увеличивается, преодолевая силу пружины клапана, и открывает клапан. В течение постепенной остановки скорость зубчатой пары снижается, и клапан закрывается, когда производительность зубчатой пары становится меньше потока топлива через полость. Скорости отпирания и запирания зависят от размера зубчатой пары, а также установленного давления.
Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически, но может быть ускорен открытием порта манометра. В однотрубной системе для выпуска воздуха из системы должен быть открыт порт манометра.
| Общие данные | |
|---|---|
| Монтаж | Фланцевый согласно европейскому стандарту EN225 |
| Соединительная резьба | Цилиндрическая согласно ISO 228/1 |
| Всасывающая и обратная линия | G½" |
| Выход на форсунку | G¼" |
| Порт манометра | G⅛" |
| Порт вакуумметра | G½" |
| Функция клапана | Регулировка давления и запирание Сетчатый фильтр Открытая область: 45 см2 |
| Размер отверстия: | 550 μм. |
| Вал | Ø11 мм согласно европейскому стандарту EN 225 |
| Заглушка байпаса | Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 3/16" мм для однотрубной системы |
| Вес | 4 кг |
| Гидравлические данные | |
| Диапазон давления на форсунку | 14 - 30 бар |
| Заводская установка давления | 20 бар |
| Эксплуатационная вязкость | 3 - 75 мм2/с (сСт) (Допускается использование топлива большей вязкости после его подогрева для снижения вязкости ниже 75 сСт) |
| Температура топлива | 0 - 130ºC в насосе |
| Давление на входе | Дизельное топливо: 0,45 бар вакуума для предотвращения отделения воздуха от топлива |
| Мазут: | 3,5 бара макс. |
| Давление на выходе | 3,5 бар макс. |
| Номинальная скорость | 3600 об/мин макс. |
| Вращающий момент | 0,30 Н.м. |
| Характеристики подогревателя | Подогревательный элемент ∅ 12 мм |
| Соединение | Согласно европейскому стандарту EN 50262 |
| Мощность | 50 - 80 Вт |
Показано на примере "C" вращения и выхода на форсунку.
(1) Линия всасывания или порт вакуумметра
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра или линия всасывания
(6) Регулировка давления
(7) Посадочное место подогревателя
