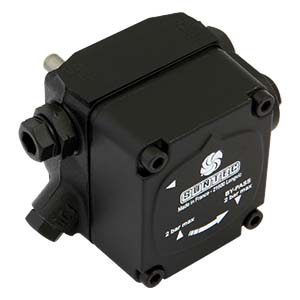

D 47 A 7383 3P

Принцип работы насоса

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе - возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически. При однотрубной системе во время запуска воздух выводится через линию форсунки: перепускное отверстие муфты форсуночной линии пропускает воздух по линии форсунки, без открытия регулировочного клапана. При первом запуске отвод воздуха может быть ускорен путем ослабления заглушки порта манометра.

Примечание:
Вследствие наличия перепускного отверстия муфты форсуночной линии, насос не имеет запорной функции. Запорная функция должна обеспечиваться внешним электромагнитным клапаном. Модели типоразмера "45" и "55" имеют поршень со специальной полостью, чтобы избежать нарастания давления в форсуночной и всасывающей линии во время остановки насоса вследствие расширения топлива, нагреваемого подогревателем форсуночной линии.

Общие данные
Монтаж Втулочный или фланцевый согласно европейскому стандарту EN225
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G¼"
Выход на форсунку G⅛"
Порт манометра G⅛"
Порт вакуумметра G¼" или G⅛"
Функция клапана Регулировка давления без функции запирания
Сетчатый фильтр Открытая область: 12 см2
Размер отверстия: 530 μм.
Вал ∅ 8 мм согласно европейскому стандарту EN 225
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес 1,8 - 1,9 кг (зависит от модели)
Гидравлические данные
Диапазон давления на форсунку 10 - 28 бар (Другие диапазоны возможны по запросу при предоставлении характеристики насоса)
Заводская установка давления 14 бар
Эксплуатационная вязкость 2 - 75 мм2/с (сСт) (Допускается использование топлива большей вязкости после его подогрева для снижения вязкости ниже 75 сСт)
Температура топлива 0 - 90ºC в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс.
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость 3600 об/мин макс.
Вращающий момент 0,10 Н.м.



Принцип работы насоса

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе - возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически. При однотрубной системе во время запуска воздух выводится через линию форсунки: перепускное отверстие муфты форсуночной линии пропускает воздух по линии форсунки, без открытия регулировочного клапана. При первом запуске отвод воздуха может быть ускорен путем ослабления заглушки порта манометра.

Примечание:
Вследствие наличия перепускного отверстия муфты форсуночной линии, насос не имеет запорной функции. Запорная функция должна обеспечиваться внешним электромагнитным клапаном. Модели типоразмера "45" и "55" имеют поршень со специальной полостью, чтобы избежать нарастания давления в форсуночной и всасывающей линии во время остановки насоса вследствие расширения топлива, нагреваемого подогревателем форсуночной линии.

Общие данные
Монтаж Втулочный или фланцевый согласно европейскому стандарту EN225
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G¼"
Выход на форсунку G⅛"
Порт манометра G⅛"
Порт вакуумметра G¼" или G⅛"
Функция клапана Регулировка давления без функции запирания
Сетчатый фильтр Открытая область: 12 см2
Размер отверстия: 530 μм.
Вал ∅ 8 мм согласно европейскому стандарту EN 225
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес 1,8 - 1,9 кг (зависит от модели)
Гидравлические данные
Диапазон давления на форсунку 10 - 28 бар (Другие диапазоны возможны по запросу при предоставлении характеристики насоса)
Заводская установка давления 14 бар
Эксплуатационная вязкость 2 - 75 мм2/с (сСт) (Допускается использование топлива большей вязкости после его подогрева для снижения вязкости ниже 75 сСт)
Температура топлива 0 - 90ºC в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс.
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость 3600 об/мин макс.
Вращающий момент 0,10 Н.м.



Чертежные размеры

Показано на примере "C" вращения и выхода на форсунку.

Втулочный монтаж

Втулочный монтаж

Фланцевый монтаж

 Фланцевый монтаж

(1) Линия всасывания
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка давления



Скачать PDF

 Suntec D Базовая модель насосов - скачать PDF (650 кбайт)
