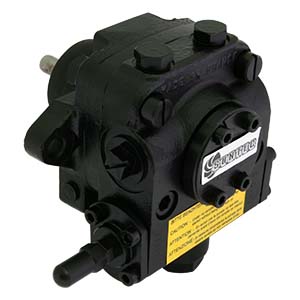

TA 3 A 4010 7

Принцип работы насоса

Зубчатая пара всасывает топливо из емкости и перекачивает его к клапану, регулирующему давление жидкого топлива, затем к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе; при однотрубной системе возвращается к зубчатой паре.

Отвод воздуха:
Заглушка порта манометра должна быть ослаблена до тех пор, пока воздух выходит из системы.

Примечание:
Все модели ТА выполнены для двухтрубной системы (в порт вакуумметра установлена заглушка байпаса). Для однотрубной системы заглушка байпаса должна быть снята, и обратная линия закрывается стальной заглушкой с шайбой.

Возможность установки подогревателя

Не допускайте холодного запуска насоса с топливом высокой вязкости во избежание повреждения сцепления. Для этого корпус насоса TA имеет отверстие для установки электрического подогревателя. Исполнение этого посадочного места обеспечивает максимальную передачу тепла от подогревателя к топливу в насосе, без прямого контакта топлива и подогревательного элемента.

Подогреватели должны быть включены в течение некоторого времени перед запуском насоса. Когда достигнута нужная температура, они могут быть отключены или оставлены постоянно включенными для поддержания температуры топлива в насосе во время периодических остановок горелки.
Подаваемое топливо, трубы и фильтры должны подогреваться отдельно.

Общие данные
Монтаж Фланцевый
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G½"
Выход на форсунку G½"
Порт манометра G¼"
Порт вакуумметра G¼"
Вал ∅ 12 мм
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 3/16" мм для однотрубной системы
Вес 5,7 кг
Гидравлические данные
Диапазон давления на форсунку 7-40 бар
Заводская установка давления 30 бар
Эксплуатационная вязкость 3 - 75 мм2/с (сСт) (Допускается использование топлива большей вязкости после его подогрева для снижения вязкости ниже 75 сСт. Для керосина свяжитесь с представителем SUNTEC).
Температура топлива 0 - 150ºC макс. в насосе
Давление на входе Дизельное топливо: 0,45 бар макс. вакуума для предотвращения отделения воздуха от топлива
Мазут: 5 бар макс.
Давление на выходе 5 бар макс.
Номинальная скорость 3600 об/мин макс.
Вращающий момент (при 40 об/мин) 0,3 Н.м.
Характеристики подогревателя Подогревательный элемент ∅ 12 мм
Установка Согласно европейскому стандарту EN50262
Мощность 80 - 100 Вт





Принцип работы насоса

Зубчатая пара всасывает топливо из емкости и перекачивает его к клапану, регулирующему давление жидкого топлива, затем к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе; при однотрубной системе возвращается к зубчатой паре.

Отвод воздуха:
Заглушка порта манометра должна быть ослаблена до тех пор, пока воздух выходит из системы.

Примечание:
Все модели ТА выполнены для двухтрубной системы (в порт вакуумметра установлена заглушка байпаса). Для однотрубной системы заглушка байпаса должна быть снята, и обратная линия закрывается стальной заглушкой с шайбой.

Возможность установки подогревателя

Не допускайте холодного запуска насоса с топливом высокой вязкости во избежание повреждения сцепления. Для этого корпус насоса TA имеет отверстие для установки электрического подогревателя. Исполнение этого посадочного места обеспечивает максимальную передачу тепла от подогревателя к топливу в насосе, без прямого контакта топлива и подогревательного элемента.

Подогреватели должны быть включены в течение некоторого времени перед запуском насоса. Когда достигнута нужная температура, они могут быть отключены или оставлены постоянно включенными для поддержания температуры топлива в насосе во время периодических остановок горелки.
Подаваемое топливо, трубы и фильтры должны подогреваться отдельно.

Общие данные
Монтаж Фланцевый
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G½"
Выход на форсунку G½"
Порт манометра G¼"
Порт вакуумметра G¼"
Вал ∅ 12 мм
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 3/16" мм для однотрубной системы
Вес 5,7 кг
Гидравлические данные
Диапазон давления на форсунку 7-40 бар
Заводская установка давления 30 бар
Эксплуатационная вязкость 3 - 75 мм2/с (сСт) (Допускается использование топлива большей вязкости после его подогрева для снижения вязкости ниже 75 сСт. Для керосина свяжитесь с представителем SUNTEC).
Температура топлива 0 - 150ºC макс. в насосе
Давление на входе Дизельное топливо: 0,45 бар макс. вакуума для предотвращения отделения воздуха от топлива
Мазут: 5 бар макс.
Давление на выходе 5 бар макс.
Номинальная скорость 3600 об/мин макс.
Вращающий момент (при 40 об/мин) 0,3 Н.м.
Характеристики подогревателя Подогревательный элемент ∅ 12 мм
Установка Согласно европейскому стандарту EN50262
Мощность 80 - 100 Вт





Чертежные размеры

Показано на примере "C" вращения для серийных номеров 500 000 и выше.
Для "A" вращения измените все соединения насоса на зеркально-противоположные.

 Габаритные размеры

(1) Линия всасывания
(2) Выход на форсунку
(3) Обратная линия
(4) Порт манометра
(5) Порт вакуумметра  или манометра
(6) Регулировка давления
(7) Посадочное место подогревателя
