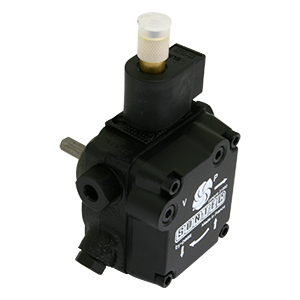

AP 47 A 7555 4P 0500

Принцип работы насоса
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива. Режим высокого давления достигается с активированным электромагнитным клапаном (т.е. закрытым); активация электромагнитного клапана закрывает канал байпаса к обратной линии. Топливо подается к форсуночной линии под давлением, заданным регулировочным клапаном высокого давления. Режим низкого давления достигается с открытым электромагнитным клапаном (т.е. неактивированным); канал байпаса открыт, топливо подается на форсунку через перепускное отверстие муфты форсуночной линии, и низкое давление регулируется винтом на электромагнитном клапане.

Предпочтительно устанавливать высокое давление, заданное клапаном насоса (электромагнитный клапан активирован) до регулировки низкого давления с неактивированным электромагнитным клапаном. Требуется осторожность, чтобы не перетянуть винт на электромагнитном клапане, т.к. это сделает невозможным регулировку низкого диапазона давления. При двухтрубной системе заглушка байпаса, установленная в обратную линию, позволяет слить топливо, не прошедшее через форсунку, обратно в топливную емкость.
При однотрубной системе с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой. Топливо, не прошедшее через форсунку, возвращается на всасывание.

Отвод воздуха:
Отвод воздуха обеспечивается перепускным отверстием муфты форсуночной линии. При первом запуске отвод воздуха может быть ускорен путем ослабления заглушки порта манометра.

Примечание:
Вследствие наличия перепускного отверстия муфты форсуночной линии насос не имеет запорной функции. Запорная функция должна обеспечиваться внешним электромагнитным клапаном.

Принцип работы насоса
Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива. Режим высокого давления достигается с активированным электромагнитным клапаном (т.е. закрытым); активация электромагнитного клапана закрывает канал байпаса к обратной линии. Топливо подается к форсуночной линии под давлением, заданным регулировочным клапаном высокого давления. Режим низкого давления достигается с открытым электромагнитным клапаном (т.е. неактивированным); канал байпаса открыт, топливо подается на форсунку через перепускное отверстие муфты форсуночной линии, и низкое давление регулируется винтом на электромагнитном клапане.

Предпочтительно устанавливать высокое давление, заданное клапаном насоса (электромагнитный клапан активирован) до регулировки низкого давления с неактивированным электромагнитным клапаном. Требуется осторожность, чтобы не перетянуть винт на электромагнитном клапане, т.к. это сделает невозможным регулировку низкого диапазона давления. При двухтрубной системе заглушка байпаса, установленная в обратную линию, позволяет слить топливо, не прошедшее через форсунку, обратно в топливную емкость.
При однотрубной системе с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой. Топливо, не прошедшее через форсунку, возвращается на всасывание.

Отвод воздуха:
Отвод воздуха обеспечивается перепускным отверстием муфты форсуночной линии. При первом запуске отвод воздуха может быть ускорен путем ослабления заглушки порта манометра.

Примечание:
Вследствие наличия перепускного отверстия муфты форсуночной линии насос не имеет запорной функции. Запорная функция должна обеспечиваться внешним электромагнитным клапаном.

Общие данные
Монтаж	Втулочный или фланцевый согласно европейскому стандарту EN 225
Соединительная резьба	Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия	G¼" (с возможностью конусных прокладок для модификации 5)
Выход на форсунку	G⅛"
Порт манометра	G⅛"
Порт вакуумметра	G⅛"
Функция клапана	Регулировка давления
Сетчатый фильтр	Открытая область: 14 см2
Размер отверстия:	150 μм
Вал	∅ 8 мм согласно европейскому стандарту EN 225
Заглушка байпаса	Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес	1,1 - 1,5 кг (зависит от модели)
Гидравлические данные
Диапазон давления на форсунку	Низкое давление: 3-15 бар  Высокое давление: 10-28 бар
Заводские установки давления	Низкое давление: 9 бар  Высокое давление: 22 бар
Эксплуатационная вязкость	2 - 12 мм2/с (сСт)
Температура топлива	0 - 60ºC в насосе
Давление на входе	2 бар макс.
Давление на выходе	2 бар макс.
Высота всасывания	Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость	3600 об/мин макс.
Вращающий момент	0,10 Н.м.
Характеристики электромагнитного клапана
Напряжение	220-240 или 110-120 или 24 В; 50/60 Гц
Потребление	9 Вт (напряжение = 230 или 110 или 24 В)
Температура окружающей среды	0 - 60ºC
Максимальное давление	28 бар
Сертифицирован	TÜV номер проштампован на крышке насоса
Класс защиты	IP 54 согласно EN 60529, при использовании соединительного кабеля SUNTEC
Характеристики электрического разъёма
См. технические данные DOC133496



Чертежные размеры

 Показано на примере "C" вращения и выхода на форсунку.



(1) Линия всасывания
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка высокого давления
(7) Регулировка низкого давления
(8) Подача давления на вспомогательные механизмы  (только для серии "7000")



Линия всасывания (1) и обратная линия (2) с прямым монтажом шлангов для модификации 5 и 6 (также  возможно применение кольцевого уплотнения).
