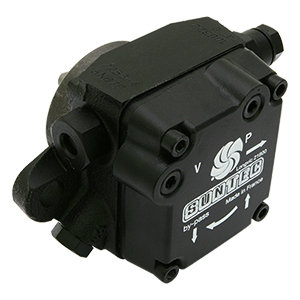

AN 67 C 7233 4P

Принцип работы насоса

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе – возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Регулирующий клапан также выполняет запорную функцию:

В течение периода запуска при нарастании скорости зубчатой пары все топливо проходит через специальную полость на поршне, возвращаясь к обратной линии. При достижении определенного значения скорости поток уже не сможет проходить через эту полость, тогда давление быстро увеличивается, преодолевая силу пружины клапана, и открывает клапан. В течение постепенной остановки скорость зубчатой пары снижается, и клапан закрывается, когда мощность зубчатой пары становится меньше потока топлива через полость. Скорости отпирания и запирания зависят от размера зубчатой пары, а также установленного давления.

Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически, но может быть ускорен открытием порта манометра. В однотрубной системе для выпуска воздуха из системы должен быть открыт порт манометра.

Общие данные
Монтаж Втулочный или фланцевый согласно европейскому стандарту EN 225
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G¼" (с возможностью конусных прокладок для модификаций 5 и 6)
Выход на форсунку G⅛"
Порт манометра G⅛"
Порт вакуумметра G⅛"
Функция клапана Регулировка давления с функцией запирания
Сетчатый фильтр

Открытая область: 6 см2

Размер отверстия:150 μм.

Вал ∅ 8 мм согласно европейскому стандарту EN 225
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес 1 - 1,3 кг (зависит от модели)
Гидравлические данные
Диапазон давления на форсунку 10-20 бар
Заводские установки давления 14 бар
Эксплуатационная вязкость 2 - 75 мм2/с (сСт)
Температура топлива 0 - 60ºC в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс.
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость 3600 об/мин макс.
Вращающий момент 0,12 Н.м.



Принцип работы насоса

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе, при однотрубной системе – возвращается на всасывание. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Регулирующий клапан также выполняет запорную функцию:

В течение периода запуска при нарастании скорости зубчатой пары все топливо проходит через специальную полость на поршне, возвращаясь к обратной линии. При достижении определенного значения скорости поток уже не сможет проходить через эту полость, тогда давление быстро увеличивается, преодолевая силу пружины клапана, и открывает клапан. В течение постепенной остановки скорость зубчатой пары снижается, и клапан закрывается, когда мощность зубчатой пары становится меньше потока топлива через полость. Скорости отпирания и запирания зависят от размера зубчатой пары, а также установленного давления.

Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически, но может быть ускорен открытием порта манометра. В однотрубной системе для выпуска воздуха из системы должен быть открыт порт манометра.

Общие данные
Монтаж Втулочный или фланцевый согласно европейскому стандарту EN 225
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G¼" (с возможностью конусных прокладок для модификаций 5 и 6)
Выход на форсунку G⅛"
Порт манометра G⅛"
Порт вакуумметра G⅛"
Функция клапана Регулировка давления с функцией запирания
Сетчатый фильтр

Открытая область: 6 см2

Размер отверстия:150 μм.

Вал ∅ 8 мм согласно европейскому стандарту EN 225
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес 1 - 1,3 кг (зависит от модели)
Гидравлические данные
Диапазон давления на форсунку 10-20 бар
Заводские установки давления 14 бар
Эксплуатационная вязкость 2 - 75 мм2/с (сСт)
Температура топлива 0 - 60ºC в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс.
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость 3600 об/мин макс.
Вращающий момент 0,12 Н.м.



Чертежные размеры

Показано на примере "C" вращения и выхода на форсунку

Насосы модификаций 1,3,5

Насосы модификаций 1,3,5
Насосы модификаций 4,6

Насосы модификаций 4,6


Насосы модификации 2

 Насосы модификации 2

(1) Линия всасывания
(2) Обратная линия и   внутренняя заглушка  байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка давления
(7) Подача давления     на вспомогательные   механизмы (только для  серии "7000")



Линия всасывания (1) и обратная линия(2) с   прямым монтажом шлангов  ля модификации 5 и 6 (также возможно применение кольцевого уплотнения)



Скачать PDF

Suntec AN  Базовая модель насосов - скачать PDF (508 кбайт)

Вы всегда можете купить жидкотопливный насос AN 67 C 7233 4P SUNTEC в компании ООО «МАРК»
