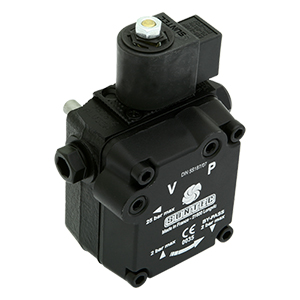

AL V 35 A 9626 6P 0500

Принцип работы насоса

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к форсуночной линии через отсечной электромагнитный клапан. Регулирующий давление клапан используется для сливания топлива, не прошедшего через форсунку.  В двухтрубной системе в обратную линию должна быть установлена заглушка байпаса, чтобы топливо, слитое регулировочным клапаном, было возвращено в емкость, а поток линии всасывания был равен мощности зубчатой пары. В однотрубной системе топливо, не прошедшее через линию форсунки, возвращается непосредственно на всасывание, а поток линии всасывания равен потоку в форсунке. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически: обеспечивается специальной полостью на поршне.
В однотрубной системе заглушка порта манометра должна быть ослаблена до тех пор, пока воздух выходит из системы.

Прекращение подачи топлива:
Электромагнитный клапан насоса AL - "нормально закрытого" типа, расположен в форсуночной линии.
Это исполнение обеспечивает очень быстрое срабатывание, и переключение может быть выбрано согласно последовательности работы горелки и независимо от скорости вращения электродвигателя. Когда электромагнитный клапан не активирован, клапан закрыт, и все нагнетаемое топливо проходит через регулятор
к всасывающей или обратной линии (зависит от монтажа трубопровода). Сразу же, как электромагнитный клапан активирован, топливо проходит к линии форсунки под давлением, установленным регулировочным клапаном.

Общие данные
Монтаж Втулочный согласно европейскому стандарту EN 225 (фланцевый монтаж возможен на моделях AL 75/75K/95/95K)
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G¼" (с возможностью конусных прокладок для модификаций 5 и 6)
Выход на форсунку G⅛"
Порт манометра G⅛"
Порт вакуумметра G⅛"
Функция клапана Регулировка давления
Сетчатый фильтр Открытая область:6 см2
Размер отверстия: 150 μм.
Вал ∅ 8 мм согласно европейскому стандарту EN 225
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес 1,1 - 1,3 кг (зависит от модели)
Гидравлические данные
Диапазон давления на форсунку 8 - 15 бар
Заводские установки давления 9 бар
Эксплуатационная вязкость 2 - 12 мм2/с (сСт)
Температура топлива 0 - 60ºC в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс.
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость 3600 об/мин макс.
Вращающий момент 0,10 Н.м.
Характеристики электромагнитного клапана
Напряжение 220-240 или 110-120 или 24 В; 50/60 Гц
Потребление 9 Вт
Температура окружающей среды 0 - 60ºC
Максимальное давление 25 бар
Сертифицирован TÜV номер проштампован на крышке насоса
Класс защиты IP 54 согласно EN 60529, при использовании соединительного кабеля SUNTEC
Характеристики электрического разъёма
См. технические данные DOC133496



Принцип работы насоса

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к форсуночной линии через отсечной электромагнитный клапан. Регулирующий давление клапан используется для сливания топлива, не прошедшего через форсунку.  В двухтрубной системе в обратную линию должна быть установлена заглушка байпаса, чтобы топливо, слитое регулировочным клапаном, было возвращено в емкость, а поток линии всасывания был равен мощности зубчатой пары. В однотрубной системе топливо, не прошедшее через линию форсунки, возвращается непосредственно на всасывание, а поток линии всасывания равен потоку в форсунке. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически: обеспечивается специальной полостью на поршне.
В однотрубной системе заглушка порта манометра должна быть ослаблена до тех пор, пока воздух выходит из системы.

Прекращение подачи топлива:
Электромагнитный клапан насоса AL - "нормально закрытого" типа, расположен в форсуночной линии.
Это исполнение обеспечивает очень быстрое срабатывание, и переключение может быть выбрано согласно последовательности работы горелки и независимо от скорости вращения электродвигателя. Когда электромагнитный клапан не активирован, клапан закрыт, и все нагнетаемое топливо проходит через регулятор
к всасывающей или обратной линии (зависит от монтажа трубопровода). Сразу же, как электромагнитный клапан активирован, топливо проходит к линии форсунки под давлением, установленным регулировочным клапаном.

Общие данные
Монтаж Втулочный согласно европейскому стандарту EN 225 (фланцевый монтаж возможен на моделях AL 75/75K/95/95K)
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G¼" (с возможностью конусных прокладок для модификаций 5 и 6)
Выход на форсунку G⅛"
Порт манометра G⅛"
Порт вакуумметра G⅛"
Функция клапана Регулировка давления
Сетчатый фильтр Открытая область:6 см2
Размер отверстия: 150 μм.
Вал ∅ 8 мм согласно европейскому стандарту EN 225
Заглушка байпаса Устанавливается в обратную линию для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес 1,1 - 1,3 кг (зависит от модели)
Гидравлические данные
Диапазон давления на форсунку 8 - 15 бар
Заводские установки давления 9 бар
Эксплуатационная вязкость 2 - 12 мм2/с (сСт)
Температура топлива 0 - 60ºC в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс.
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость 3600 об/мин макс.
Вращающий момент 0,10 Н.м.
Характеристики электромагнитного клапана
Напряжение 220-240 или 110-120 или 24 В; 50/60 Гц
Потребление 9 Вт
Температура окружающей среды 0 - 60ºC
Максимальное давление 25 бар
Сертифицирован TÜV номер проштампован на крышке насоса
Класс защиты IP 54 согласно EN 60529, при использовании соединительного кабеля SUNTEC
Характеристики электрического разъёма
См. технические данные DOC133496



Чертежные размеры

Насосы модификаций 2,5

 Насосы модификаций 2,5


Насосы модификаций 4,6

 Насосы модификаций 4,6



(1)Линия всасывания
(2) Обратная линия и внутренняя заглушка байпаса
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра
(6) Регулировка давления



Линия всасывания (1) и обратная линия (2) с  прямым монтажом шлангов   для модификации 5 и 6 (также  возможно применение  кольцевого уплотнения).




Скачать PDF

Suntec AL Электромагнитный клапан с одноступенчатым режимом - скачать PDF (594 кбайт)

Вы всегда можете купить жидкотопливный насос AL V 35 A 9626 6P 0500 SUNTEC в компании ООО «МАРК»
