RG/2MB MAX – FRG/2MB MAX Регуляторы давления газа с отсекателем по макс. давлению

Регулятор давления (RG/2MB MAX) или регуляторы давления со встроенным фильтром (FRG/2MB MAX) с отсекателем по максимальному давлению, предназначен для снижения давления газа «после себя» на заданном значении и прекращения подачи газа при привышении макимального установленного значения давления газа. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе (минимальное давление на выходе зависит от типа используемой пружины).
no  image found

Технические характеристики

Наименование параметраЗначение
Виды используемых газов метан, сжиженный газ (сухие газы), азот
Резьбовые соединения Rp DN 20 ÷ DN 50 согласно EN 10226
Температура окружающей среды от -40 до +60°С
Степень фильтрации 50 микрон
Класс фильтрации G2 (согласно EN 779)
Класс герметичности А
Максимальное рабочее давление 0,1; 0,2 МПа
Диапазон настройки 3,0 ÷ 45,0 кПа
Материал сплав алюминия

Материалы изделия

  • штампованный алюминий (UNI EN 1706),
  • латунь OT-58 (UNI EN 12164),
  • алюминий 11S (UNI 9002-5),
  • нержавеющая оцинкованная сталь (UNI EN 10088),
  • бутадиенакрилонитрильный каучук (UNI 7702),
  • стекловолокно 30% нейлона.
DNСоединениеНастройка, кПаFRG/2MB MAXRG/2MB MAXГабариты, ммВес, кг
КодЦена, €КодЦена, €ABC
20 резьба 0,9 - 2,0 FB030006 010 213,00 RB030006 010 204,00 120 311 344 2,2
  резьба 1,5 - 3,0 FB030006 020 213,00 RB030006 020 204,00
  резьба 3,0 - 11,0 FB030006 030 213,00 RB030006 030 204,00
  резьба 9,0 - 15,0 FB030006 040 213,00 RB030006 040 204,00
  резьба 14,0 - 32,0 FB030006 050 217,00 RB030006 050 208,00
  резьба 20,0 - 50,0 FB030024 010 245,00 RB030024 010 236,00
25 резьба 0,9 - 2,0 FB040006 010 213,00 RB040006 010 204,00 120 311 344 2,2
  резьба 1,5 - 3,0 FB040006 020 213,00 RB040006 020 204,00
  резьба 3,0 - 11,0 FB040006 030 213,00 RB040006 030 204,00
  резьба 9,0 - 15,0 FB040006 040 213,00 RB040006 040 204,00
  резьба 14,0 - 32,0 FB040006 050 217,00 RB040006 050 208,00
  резьба 20,0 - 50,0 FB040024 010 245,00 RB040024 010 236,00
32 резьба 0,5 - 2,3 FB050006 010 308,00 RB050006 010 298,00 160 368 401 3,9
  резьба 1,2 - 3,5 FB050006 020 308,00 RB050006 020 298,00
  резьба 3,2 - 10,0 FB050006 030 308,00 RB050006 030 298,00
  резьба 8,5 - 20,0 FB050006 040 311,00 RB050006 040 301,00
  резьба 20,0 - 50,0 FB050024 010 375,00 RB050024 010 365,00
40 резьба 0,5 - 2,3 FB060006 010 308,00 RB060006 010 298,00 160 368 401 3,9
  резьба 1,2 - 3,5 FB060006 020 308,00 RB060006 020 298,00
  резьба 3,2 - 10,0 FB060006 030 308,00 RB060006 030 298,00
  резьба 8,5 - 20,0 FB060006 040 311,00 RB060006 040 301,00
  резьба 20,0 - 50,0 FB060024 010 375,00 RB060024 010 365,00
50 резьба 1,1 - 2,5 FB070006 010 334,00 RB070006 010 325,00 160 390 424 4,1
  резьба 2,0 - 4,5 FB070006 020 334,00 RB070006 020 325,00
  резьба 4,5 - 10,0 FB070006 030 334,00 RB070006 030 325,00
  резьба 10,0 - 18,0 FB070006 040 349,00 RB070006 040 339,00
  резьба 13,0 - 20,0 FB070006 050 349,00 RB070006 050 339,00
  резьба 20,0 - 50,0 FB070024 010 407,00 RB070024 010 397,00

Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
Стоимость регуляторов с входным давлением до 0,2 МПа + 20%
Код для заказа регуляторов с рабочим давлением 0,2 МПа смотрите в разделе «Структура обозначений».

Описание и назначение

Регулятор давления (RG/2MB MAX) или регуляторы давления со встроенным фильтром (FRG/2MB MAX) с отсекателем по максимальному давлению, предназначен для снижения давления газа «после себя» на заданном значении и прекращения подачи газа при привышении макимального установленного значения давления газа. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе (минимальное давление на выходе зависит от типа используемой пружины).

Регулятор давления газа серии FRG/2MB MAX – RG/2MB MAX является регулятором прямого действия. Регулятор предназначен для редуцирования и поддержания заданного давления природного газа, пропан-бутана, воздуха, азота и других неагрессивных газов. Регулируемым параметром является давление на выходе Р2. Регулятор имеет встроенный запорный механизм (далее ПЗК) предназначенный для прекращения подачи газа при недопустимом повышении контролируемого давления газа. Регулятор применяется на газорегуляторных пунктах, газораспределительных станциях, в узлах редуцирования газорегуляторных установок и на других объектах газоснабжения.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00093

 RG/2MB MAX – FRG/2MB MAX Регуляторы давления газа с отсекателем по макс. давлению



Устройство и работа

Регулятор FRG/2MB MAX

Регулятор FRG/2MB MAX

Регулятор (рис. 1) алюминивая крышка (1); регулировочный винт выходного давления (2); пружина настройки выходного давления (3); крышка с отверстием (4); защитная мембрана регулятора (5); рабочая мембрана регулятора (6); корпус (7); стержень обтюратора (8); соединительная трубка (9); раструб обтюратора (10); затвор (11); рабочая мембрана ПЗК (12); защитная мембрана ПЗК (13); диафрагма верхнего диска (14); нижний диск мембраны ПЗК (15); пластиковая крышка (16); воронка ПЗК (17); регулировочный винт ПЗК (18); пружина настройки ПЗК (19); винт крепления воронки ПЗК (20); гайка M5 (21); блокировка мембраны гайки (22); соединения трубки (23); защитный колпачок рукоятки взвода (24); рукоятка взвода регулятора (25); уплотнительная шайба (26); уплотнительное кольцо (27); нижние крепежные винты (28); нижняя крышка регулятора (29); нижнее уплотнительное кольцо (30); фильтрующий элемент (31); заглушка (32); винты крепления воронки регулятора (33); верхний диск мембраны регулятора (34); нижний диск мембраны регулятора (35); гайка крепления мембраны (36); воронка регулятора (37).

За счет разности усилий, создаваемых газом в области высокого и низкого давления, направленный на перемещение затвора, а также усилия, создаваемого регулирующей пружиной (3) между клапаном и седлом, создается зазор, с помощью которого обеспечивается необходимое выходное давление регулятора. С помощью регулировочного винта (2) происходит точная настройка регулятора под заданные параметры выходного давления. В случае аварийного повышения выходного давления мембрана запорного клапана (12) перемещается вверх, шток отсечного клапана выходит из соприкосновения со штоком запорного механизма запорного клапана, под действием пружины перекрывает вход газа в регулятор. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание запорного клапана.

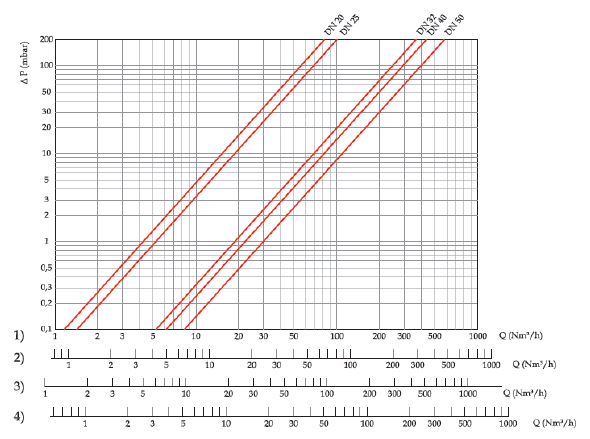

Диаграммы пропускной способности

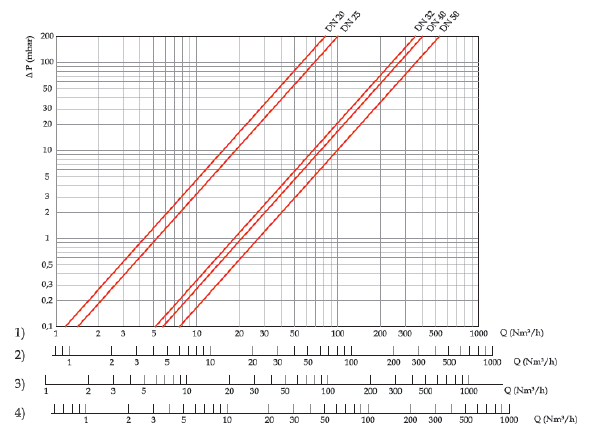

Регулятор RG/2MB MAX

 Регулятор RG/2MB MAX

Регулятор FRG/2MB MAX Регулятор FRG/2MB MAX

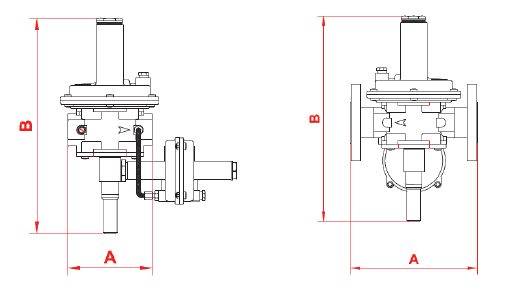

Габаритные размеры

 RG/2MB MAX – FRG/2MB MAX Регуляторы давления газа с отсекателем по макс. давлению

Резьбовые соединения Фланцевые соединенияAB Масса, кг
DN 20 - 120 311 2,2
DN 25 - 120 311 2,2
DN 32 - 160 368 3,9
DN 40 - 160 368 3,9
DN 50 - 160 390 4,1
- DN 25 192 311 4,9
- DN 32 280 368 8,4
- DN 40 280 368 9,1
- DN 50 280 390 10,9





Скачать PDF
