RG/2MТX – FRG/2MТX Регуляторы давления газа для малых мощностей

Регулятор давления (RG/2MТX) или регулятор давления со встроенным фильтром (FRG/2MТX) предназначен для снижения давления газа «после себя» на заданном значении. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление навыходе (минимальное давление на выходе зависит от типа используемой пружины). Регулятор используется в системах газопотребления с низким давлением.
Изображение не найдено

Технические характеристики

Наименование параметраЗначение
Виды используемых газов метан, сжиженный газ(сухие газы)
Резьбовые соединения Rp DN 15 ÷ DN 25 согласно EN 10226
Класс A
Температура окружающей среды от –40 до +60°С
Степень фильтрации 50 микрон (по запросу другие типы фильтрования)
Класс фильтрации G2 (согласно EN 779)
Максимальное рабочее давление A = 0…10.0 кПа
B = 10,0…20,0 кПа
C = 20,0…30,0 кПа
D = 30,0…40,0 кПа
E = 40,0…50,0 кПа
Диапазон выходного давления 1,37...20,0 кПа в зависимости от установленной пружины
Материал сплав алюминия

Материалы изделия

  • Штампованный алюминий (UNI EN 1706);
  • Латунь OT-58 (UNI EN 12164);
  • Алюминий 11S (UNI 9002-5);
  • Нержавеющая оцинкованная сталь;
  • Нержавеющая сталь марки 430 F (UNI EN 10088);
  • Бутадиенакрилонитрильный каучук (UNI 7702).
DNСоединениеНастройка, кПаFRG/2MTXRG/2MTX
КодЦена, €КодЦена, €
15 резьба 1,37 - 3,0 FR22AX 010 54,00 RG22AX 010 47,00
резьба 2,0 - 6,0 FR22AX 020 54,00 RG22AX 020 47,00
резьба 1,6 - 3,0 FR22BX 010 54,00 RG22BX 010 47,00
резьба 2,0 - 7,0 FR22BX 020 54,00 RG22BX 020 47,00
резьба 1,6 - 6,0 FR22CX 010 54,00 RG22CX 010 47,00
резьба 6,0 - 18,0 FR22CX 020 54,00 RG22CX 020 47,00
резьба 1,6 - 6,0 FR22DX 010 54,00 RG22DX 010 47,00
резьба 6,0 - 20,0 FR22DX 020 54,00 RG22DX 020 47,00
резьба 1,6 - 6,0 FR22EX 010 54,00 RG22EX 010 47,00
резьба 6,0 - 20,0 FR22E X 020 54.00 RG22EX 020 47,00
20 резьба 1,37 - 3,0 FR33AX 010 57,00 RG33AX 010 48,00
резьба 2,0 - 6,0 FR33AX 020 57,00 RG33AX 020 48,00
резьба 1,6 - 6,0 FR33BX 010 57,00 RG33BX 010 48,00
резьба 1,6 - 6,0 FR33CX 010 57,00 RG33CX 010 48,00
резьба 6,0 - 18,0 FR33CX 020 57,00 RG33CX 020 48,00
резьба 1,6 - 6,0 FR33DX 010 57,00 RG33DX 010 48,00
резьба 6,0 - 20,0 FR33DX 020 57,00 RG33DX 020 48,00
резьба 1,6 - 6,0 FR33EX 010 57,00 RG33EX 010 48,00
резьба 6,0 - 20,0 FR33EX 020 57,00 RG33EX 020 48,00
25 резьба 1,37 - 3,0 FR44AX 010 57,00 RG44AX 010 48,00
резьба 2,0 - 6,0 FR44AX 020 57,00 RG44AX 020 48,00
резьба 1,6 - 7,0 FR44BX 010 57,00 RG44BX 010 48,00
резьба 1,6 - 6,0 FR44CX 010 57,00 RG44CX 010 48,00
резьба 6,0 - 18,0 FR44CX 020 57,00 RG44CX 020 48,00
резьба 1,6 - 6,0 FR44DX 010 57,00 RG44DX 010 48,00
резьба 6,0 - 20,0 FR44DX 020 57,00 RG44DX 020 48,00
резьба 1,6 - 6,0 FR44EX 010 57,00 RG44EX 010 48,00
резьба 6,0 - 20,0 FR44EX 020 57,00 RG44EX 020 48,00

Цены указаны в евро с НДС.
Оплата в рублях по курсу ЦБ на момент оплаты.



Описание и назначение

Регулятор давления (RG/2MТX) или регулятор давления со встроенным фильтром (FRG/2MТX) предназначен для снижения давления газа «после себя» на заданном значении. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе (минимальное давление на выходе зависит от типа используемой пружины). Регулятор используется в системах газопотребления с низким давлением.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00093

 RG/2MТX – FRG/2MТX Регуляторы давления газа для малых мощностей



Устройство и работа

 RG/2MТX – FRG/2MТX Регуляторы давления газа для малых мощностей

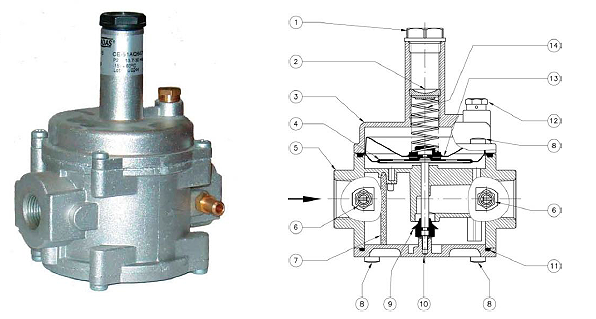

Регулятор (рис. 1) состоит из: защитные колпачок (1); регулировочный винт (2); раструб (3); рабочая мембрана / центральный стержень (4); корпус (5); штуцер для отбора давления (6); фильтрующий элемент (7); Винты крепления (8); затвор (9); нижняя панель (10); нижнее уплотнительное кольцо (11); пылезащитный колпачок (12); защитная мембрана (13); пружина регулирующего устройства (14).

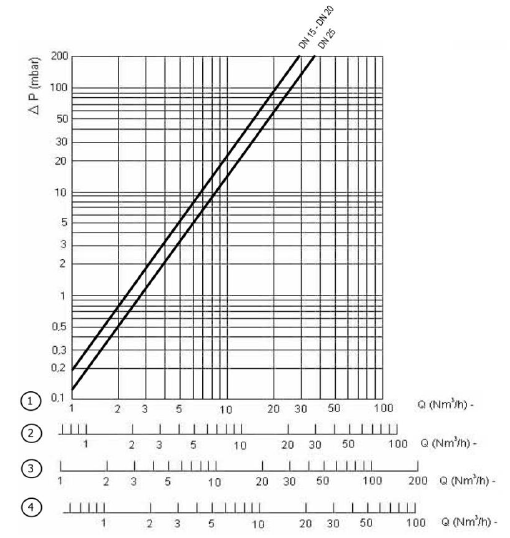

Диаграммы пропускной способности

 RG/2MТX – FRG/2MТX Регуляторы давления газа для малых мощностей

 1) метан, 2) воздух, 3) бытовой газ, 4) сжиженный нефтяной газ

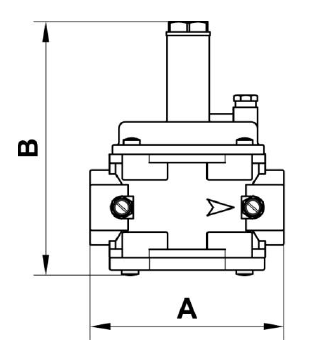

Габаритные размеры

 RG/2MТX – FRG/2MТX Регуляторы давления газа для малых мощностей

  Общие габариты, мм

код регулятора с встроенным фильтромкод регуляторасоединенияABмасса, кгповерхность фильтрации, мм2
FR22 RG22 DN 15 120 152 0,7 8640
FR33 RG33 DN 20 120 152 0,7 8640
FR44 RG44 DN 25 120 152 0,7 8640
