FRG/2MC – RG/2MC Регуляторы давления газа

Регулятор давления газа RG/2MC или регулятор давления газа со строенным фильтром FRG/2MC предназначен для снижения и автоматического поддержания давления газа «после себя» на заданном значении, не зависимо от изменения входного давления и расхода газа. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе, минимальное давление на выходе зависит от типа используемой пружины.
FRG/2MC – RG/2MC Регуляторы давления газа

Технические характеристики

Наименование параметраЗначение
Виды используемых газов метан, сжиженный газ, воздух (сухие газы), азот
Резьбовые соединения Rp DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16 DN 25 ÷ DN 100 согласно ГОСТ Р 54432-2011
Температура окружающей среды от -40 до +60°С
Максимальное рабочее давление 0,1; 0,2 МПа
Степень фильтрации 50 микрон
Класс фильтрации G2 (согласно EN 779)
Материал сплав алюминия

Материалы изделия

  • штампованный алюминий (UNI EN 1706),
  • латунь OT-58 (UNI EN12164),
  • алюминий 11S (UNI 9002-5),
  • нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088),
  • бутадиенакрилонитрильный каучук (UNI 7702)
  • стекловолокно 30% нейлона,
  • виледон (фильтрующий элемент).
DNСоединениеНастройка выходного давления, кПаFRG/2MC (Pmax= 0,1 МПа)RG/2MC (Pmax= 0,1 МПа)
КодЦена, €КодЦена, €
15 резьба 0,9 ÷ 2,8 FC02 010 65,00 RC02 010 63,00
    1,8 ÷ 4,0 FC02 020 65,00 RC02 020 63,00
    4,0 ÷ 11,0 FC02 030 66,00 RC02 030 64,00
    11,0 ÷ 15,0 FC02 040 66,00 RC02 040 65,00
    15,0 ÷ 20,0 FC02 050 67,00 RC02 050 65,00
    20,0 ÷ 60,0 FC02 060 79,00 RC02 060 77,00
20 резьба 0,9 ÷ 2,8 FC03 010 65,00 RC03 010 63,00
    1,8 ÷ 4,0 FC03 020 65,00 RC03 020 63,00
    4,0 ÷ 11,0 FC03 030 66,00 RC03 030 64,00
    11,0 ÷ 15,0 FC03 040 67,00 RC03 040 65,00
    15,0 ÷ 20,0 FC03 050 67,00 RC03 050 65,00
    20,0 ÷ 60,0 FC03 060 78,00 RC03 060 77,00
25 резьба 0,9 ÷ 2,8 FC04 010 65,00 RC04 010 63,00
    1,8 ÷ 4,0 FC04 020 65,00 RC04 020 63,00
    4,0 ÷ 11,0 FC04 030 66,00 RC04 030 64,00
    11,0 ÷ 15,0 FC04 040 67,00 RC04 040 65,00
    15,0 ÷ 20,0 FC04 050 67,00 RC04 050 65,00
    20,0 ÷ 60,0 FC04 060 78,00 RC04 060 76,00
32 резьба 0,8 ÷ 1,3 FC05 010 155,00 RC05 010 144,00
    1,3 ÷ 2,3 FC05 020 157,00 RC05 020 146,00
    2,0 ÷ 3,6 FC05 030 157,00 RC05 030 146,00
    3,3 ÷ 5,8 FC05 040 157,00 RC05 040 146,00
    5,5 ÷ 10,0 FC05 050 157,00 RC05 050 146,00
    9,0 ÷ 19,0 FC05 060 169,00 RC05 060 158,00
    19,0 ÷ 50,0* FC050022 020 201,00 RC050022 020 190,00
40 резьба 0,8 ÷ 1,3 FC06 010 155,00 RC06 010 144,00
    1,3 ÷ 2,3 FC06 020 157,00 RC06 020 146,00
    2,0 ÷ 3,6 FC06 030 157,00 RC06 030 146,00
    3,3 ÷ 5,8 FC06 040 157,00 RC06 040 146,00
    5,5 ÷ 10,0 FC06 050 157,00 RC06 050 146,00
    9,0 ÷ 19,0 FC06 060 169,00 RC06 060 158,00
    19,0 ÷ 50,0* FC060022 020 201,00 RC060022 020 190,00
50 резьба 0,8 ÷ 1,3 FC07 010 348,00 RC07 010 332,00
    1,3 ÷ 2,3 FC07 020 351,00 RC07 020 335,00
    2,0 ÷ 3,6 FC07 030 351,00 RC07 030 335,00
    3,3 ÷ 5,8 FC07 040 351,00 RC07 040 335,00
    5,5 ÷ 10,0 FC07 050 352,00 RC07 050 336,00
    9,0 ÷ 19,0 FC07 060 368,00 RC07 060 351,00
    19,0 ÷ 50,0* FC070022 020 419,00 RC070022 020 403,00
25 фланец 0,9 ÷ 2,8 FC25 010 188,00 RC25 010 186,00
    1,8 ÷ 4,0 FC25 020 188,00 RC25 020 186,00
    4,0 ÷ 11,0 FC25 030 190,00 RC25 030 188,00
    11,0 ÷ 15,0 FC25 040 191,00 RC25 040 189,00
    15,0 ÷ 20,0 FC25 050 191,00 RC25 050 189,00
    20,0 ÷ 60,0 FC25 060 206,00 RC25 060 204,00
32 фланец 0,8 ÷ 1,3 FC32 010 236,00 RC32 010 225,00
    1,3 ÷ 2,3 FC32 020 238,00 RC32 020 227,00
    2,0 ÷ 3,6 FC32 030 238,00 RC32 030 227,00
    3,3 ÷ 5,8 FC32 040 238,00 RC32 040 227,00
    5,5 ÷ 10,0 FC32 050 238,00 RC32 050 227,00
    9,0 ÷ 19,0 FC32 060 251,00 RC32 060 239,00
    19,0 ÷ 50,0* FC320022 020 284,00 RC320022 020 272,00
40 фланец 0,8 ÷ 1,3 FC40 010 236,00 RC40 010 225,00
    1,3 ÷ 2,3 FC40 020 238,00 RC40 020 227,00
    2,0 ÷ 3,6 FC40 030 238,00 RC40 030 227,00
    3,3 ÷ 5,8 FC40 040 238,00 RC40 040 227,00
    5,5 ÷ 10,0 FC40 050 238,00 RC40 050 227,00
    9,0 ÷ 19,0 FC40 060 251,00 RC40 060 239,00
    19,0 ÷ 50,0* FC400022 020 284,00 RC400022 020 272,00
50 фланец 0,8 ÷ 1,3 FC50 010 462,00 RC50 010 446,00
    1,3 ÷ 2,3 FC50 020 465,00 RC50 020 449,00
    2,0 ÷ 3,6 FC50 030 465,00 RC50 030 449,00
    3,3 ÷ 5,8 FC50 040 465,00 RC50 040 449,00
    5,5 ÷ 10,0 FC50 050 466,00 RC50 050 450,00
    9,0 ÷ 19,0 FC50 060 482,00 RC50 060 465,00
    19,0 ÷ 50,0* FC500022 020 533,00 RC500022 020 517,00
65 фланец 0,7 ÷ 1,8 FC08 010 825,00 RC08 010 808,00
    1,3 ÷ 2,7 FC08 020 825,00 RC08 020 808,00
    2,2 ÷ 5,0 FC08 030 828,00 RC08 030 812,00
    5,0 ÷ 13,0 FC08 040 848,00 RC08 040 831,00
    11,0 ÷ 20,0 FC08 050 887,00 RC08 050 870,00
    20,0 ÷ 60,0** FC08 0055 060 1052,00 RC08 055 060 1034,00
80 фланец 0,7 ÷ 1,8 FC09 010 903,00 RC09 010 886,00
    1,3 ÷ 2,7 FC09 020 903,00 RC09 020 886,00
    2,2 ÷ 5,0 FC09 030 907,00 RC09 030 890,00
    5,0 ÷ 13,0 FC09 040 925,00 RC09 040 907,00
    11,0 ÷ 20,0 FC09 050 965,00 RC09 050 948,00
    20,0 ÷ 60,0** FC09 0055 060 1156,00 RC09 0055 060 1134,00
100 фланец 0,7 ÷ 1,6 FC10 010 1345,00 RC10 010 1321,00
    1,5 ÷ 2,7 FC10 020 1345,00 RC10 020 1321,00
    2,7 ÷ 5,5 FC10 030 1348,00 RC10 030 1324,00
    5,5 ÷ 13,0 FC10 040 1366,00 RC10 040 1358,00
    13,0 ÷ 20,0 FC10 050 1400,00 RC10 050 1376,00
    20,0 ÷ 60,0** FC10 0055 060 1698,00 RC10 0055 060 1673,00

 * с усиленной мембраной
Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
Стоимость регуляторов Рmax=0,2 МПа узнавать у менеджера.
Код для заказа регуляторов с рабочим давлением 0,2 МПа смотрите в разделе «Структура обозначений».



Описание и назначение

Регулятор давления (RG/2MC) или Регулятор давления со встроенным фильтром (FRG/2MC) предназначен для снижения и автоматического поддержания давления газа «после себя» на заданном значении, не зависимо от изменения входного давления и расхода газа. Регулятор оснащен регулирующей пружиной, позволяющей понизить давление на выходе до 7 мБар (минимальное давление на выходе зависит от типа используемой пружины).

Соответствие: Сертификат ТР № C-IT.МГ03.B.00093

 FRG/2MC – RG/2MC Регуляторы давления газа



Устройство и работа

Регулятор FRG/2MC и RG/2MC DN15–DN20–DN25 (резьбовое соединение)

Регулятор FRG/2MC и RG/2MC DN15–DN20–DN25 (резьбовое соединение)

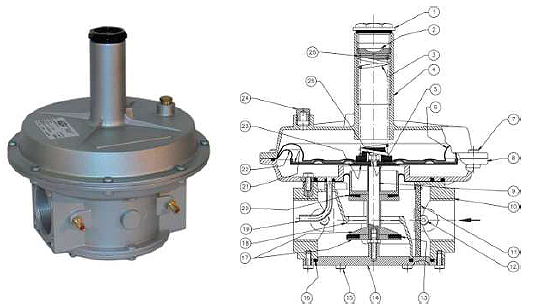

Регулятор (рис. 1) состоит из: колпачок (1); регулировочный винт (2); пружина регулирования исходящего давления (3); раструб (4); зубчатая шайба (5); предохранительная мембрана (6); винты крепления раструба (7); фланец (8); центральный штифт (9); корпус (10); фильтрующий элемент (11); штуцер для отбора давления (12); уплотняющая прокладка (13); нижняя панель (14); винты крепления нижней панели (15); нижнее уплотнительное кольцо (16); затвор (17); седло (18); встроенный импульс (19); компенсационная мембрана (20); верхний диск мембраны (21); рабочая мембрана (22); нижний диск мембраны (23); пылезащитный колпачок (24); гайка центр. штока (25).

Регулятор FRG/2MC и RG/2MC DN32–DN40–DN50 (резьбовое соединение)

Регулятор FRG/2MC и RG/2MC DN32–DN40–DN50 (резьбовое соединение)

Регулятор (рис. 2) состоит из: колпачок (1); регулировочный винт (2); пружина регулирования исходящего давления (3); раструб (4); зубчатая шайба (5); предохранительная мембрана (6); винты крепления раструба (7); фланец (8); центральный штифт (9); корпус (10); фильтрующий элемент (11); штуцер для отбора давления (12); уплотняющая прокладка (13); нижняя панель (14); винты крепления нижней панели (15); нижнее уплотнительное кольцо (16); затвор (17); седло (18); встроенный импульс (19); компенсационная мембрана (20); верхний диск мембраны (21); рабочая мембрана (22); нижний диск мембраны (23); пылезащитный колпачок (24); центральная гайка (25), шайба пружины (26).

Регулятор FRG/2MC и RG/2MC DN65–DN80–DN100 (фланцевое соединение)

Регулятор FRG/2MC и RG/2MC DN65–DN80–DN100 (фланцевое соединение)

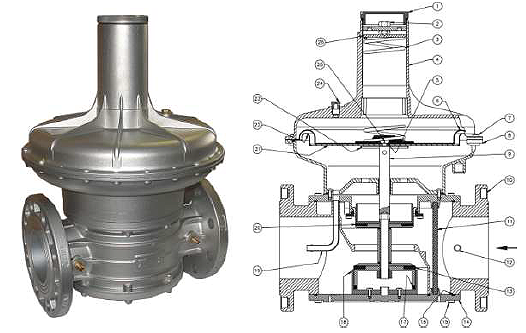

Регулятор (рис. 3) состоит из: колпачок (1); регулировочный винт (2); пружина регулирования исходящего давления (3); раструб (4); зубчатая шайба (5); предохранительная мембрана (6); винты крепления раструба (7); фланец (8); центральный штифт (9); корпус (10); фильтрующий элемент (11); штуцер для отбора давления (12); уплотняющая прокладка (13); нижняя панель (14); винты крепления нижней панели (15); нижнее уплотнительное кольцо (16); тефлоновое кольцо (17); седло (18); встроенный импульс (19); компенсационная мембрана (20); верхний диск мембраны (21); рабочая мембрана (22); нижний диск мембраны (23); пылезащитный колпачок (24); центральная гайка (25), шайба пружины (26).

Регулятор FRG/2MC и RG/2MC DN65–DN80–DN100 (версия с пилотом)

Регулятор FRG/2MC и RG/2MC DN65–DN80–DN100 (версия с пилотом)

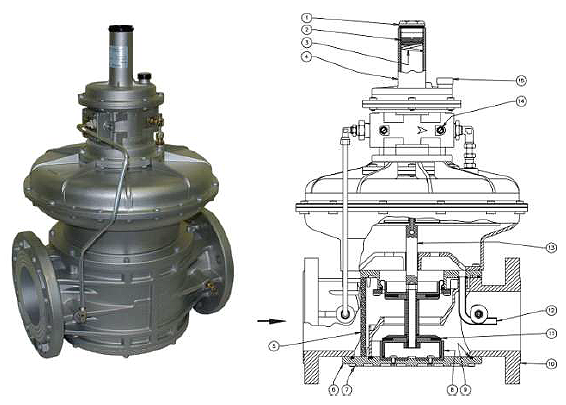

Регулятор (рис. 4) состоит из: колпачок (1); регулировочный винт (2); пружина регулирования исходящего давления (3); раструб (4); фильтрующий элемент (5); нижняя панель (6); винты крепления нижней панели (7); седло (8); нижнее уплотнительное кольцо (9); корпус (10); уплотняющая прокладка (11); импульсная трубка (12); центральный штифт (13); штуцер для отбора давления (14); пылезащитный колпачок (15).



Диаграммы пропускной способности

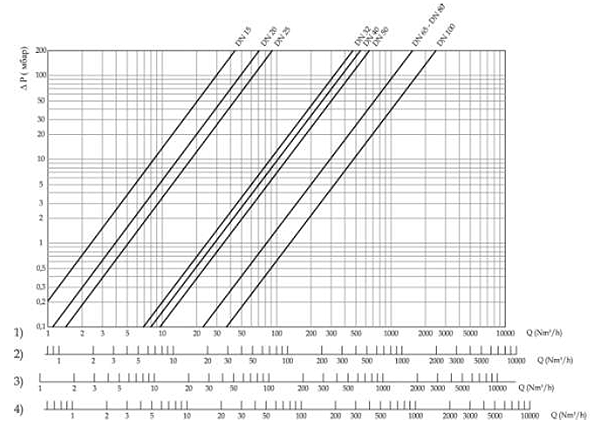

Диаграмма пропускной способности регулятора RG/2MC (без фильтра)

 Диаграмма пропускной способности регулятора RG/2MC (без фильтра)

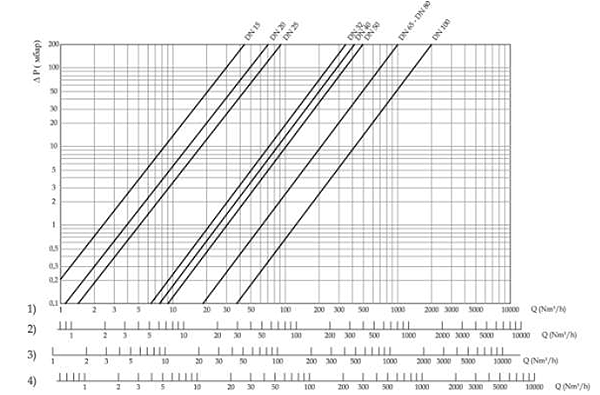

Диаграмма пропускной способности регулятора FRG/2MC (с фильтром)

 Диаграмма пропускной способности регулятора FRG/2MC (с фильтром)

1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

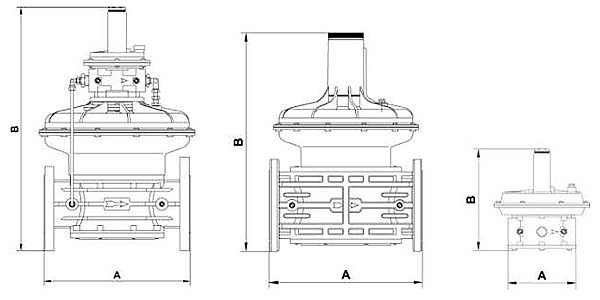

Габаритные размеры



FRG/2MC – RG/2MC Регуляторы давления газа

 * регулятор с пилотом

Резьбовые соединенияФланцевые соединенияABМасса, кгПоверхность фильтрации, мм2
DN 15 - 120 194 1,3 2810
DN 20 - 120 194 1,3 2810
DN 25 - 120 194 1,3 2810
DN 32 - 160 245 3,2 16800
DN 40 - 160 245 3,2 16800
DN 50 - 160 245 3,2 16800
- DN 25 192 225 4 2810
- DN 32 230 285 4,5 16800
- DN 40 230 285 4,5 16800
- DN 50 230 285 4,5 16800
- DN 65 290 471 12,1 39240
- DN 65* 290 518 12,8 39240
- DN 80 310 478 12,5 39240
- DN 80* 310 525 13 39240
- DN 100 350 504 17,7 76250
- DN 100* 350 551 18,2 76250
