Промышленное газовое оборудование MADAS Регуляторы давления газа FRG/2MB Комбинированные регуляторы давления газа стандартного исполненияFRG/2MB Комбинированные регуляторы давления газа стандартного исполнения
Регуляторы могут устанавливаться в любом положении при условии их защиты от атмосферных осадков.
При установке регулятора в закрытом помещении, предусмотрена возможность вывода сбросного трубопровода от ПСК в атмосферу.
Технические характеристики
-
Наименование параметра Значение Виды используемых газов: метан, сжиженный газ (сухие газы), азот Присоединие входного патрубка Ду, мм 15, 20, 25 Присоединие выходного патрубка Ду, мм 15, 20, 25 Неравномерность регулирования, % +/-10 Температура окружающей среды: от –40 до +60°С Максимальное рабочее давление: 0,6 МПа Время закрытия ПЗК: < 1 сек. Материал сплав алюминия Версии присоединения угловое, прямое, U-образное Монтажное положение любое Степень фильтрации 50 микрон Материалы изделия
- штампованный алюминий (UNI EN 1706);
- латунь OT-58 (UNI EN 12164);
- алюминий 11S (UNI 9002-5);
- нержавеющая оцинкованная сталь (UNI EN 10088);
- бутадиенакрилонитрильный каучук (UNI 7702),
- стекловолокно 30% нейлона,
- виледон (фильтрующий элемент), либо фильтр стальной сетчатый 100 мкм
DN Максимальный расход, нм3/час Настройка выходного давления, кПа Настройка ПЗК по превышению, кПа Настройка ПЗК по понижению, кПа Настройка сбросного клапана, кПа ПРЯМОЕ (ЛИНЕЙНОЕ) СОЕДИНЕНИЕ Код Цена 15 100 2,0 ÷ 3,0 2,0 ÷ 7,0 1,0 ÷ 3,0 2,3 ÷ 9,0 FB02Z 110 117,00 3,0 ÷ 9,0 3,5 ÷ 12,0 2,0 ÷ 5,0 3,4 ÷ 15,0 FB02Z 120 117,00 9,0 ÷ 17,0 11,0 ÷ 22,0 5,0 ÷ 11,0 10,0 ÷ 23,0 FB02Z 130 117,00 17,0 ÷ 40,0* 20,0 ÷ 50,0 5,0 ÷ 11,0 19,5 ÷ 60,0 FB02Z 140 136,00 20 100 2,0 ÷ 3,0 2,0 ÷ 7,0 1,0 ÷ 3,0 2,3 ÷ 9,0 FB03Z 110 117,00 3,0 ÷ 9,0 3,5 ÷ 12,0 2,0 ÷ 5,0 3,4 ÷ 15,0 FB03Z 120 117,00 9,0 ÷ 17,0 11,0 ÷ 22,0 5,0 ÷ 11,0 10,0 ÷ 23,0 FB03Z 130 117,00 17,0 ÷ 40,0* 20,0 ÷ 50,0 5,0 ÷ 11,0 19,5 ÷ 60,0 FB03Z 140 136,00 25 100 2,0 ÷ 3,0 2,0 ÷ 7,0 1,0 ÷ 3,0 2,3 ÷ 9,0 FB04Z 110 117,00 3,0 ÷ 9,0 3,5 ÷ 12,0 2,0 ÷ 5,0 3,4 ÷ 15,0 FB04Z 120 117,00 9,0 ÷ 17,0 11,0 ÷ 22,0 5,0 ÷ 11,0 10,0 ÷ 23,0 FB04Z 130 117,00 17,0 ÷ 40,0* 20,0 ÷ 50,0 5,0 ÷ 11,0 19,5 ÷ 60,0 FB04Z 140 136,00 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
При заказе литер «Z» заменить на литер требуемой модификации
Модификации: Z - прямое (линейное) соединение F, R - угловое соединение M - U-образное соединение
Цены на модификации регуляторов F, R, M выше на 15%.
* – усиленная мембрана , удлиненная воронка Описание и назначение
-
Комбинированные регуляторы давления газа FRG/2MB предназначены для снижения давления газа «после себя» на заданном значении, независимо от изменения входного давления и расхода газа. Благодаря своим характеристикам регуляторы могут приме- няться как для бытовых, так и для промышленных установок, работающих на природном, сжиженном и других не коррозийных газах. Регуляторы могут устанавливаться в любом положении при условии их защиты от атмосферных осадков.
При установке регулятора в закрытом помещении, предусмотрена возможность вывода сбросного трубопровода от ПСК в атмосферу.
Регуляторы оснащены:
- фильтром на входе
- запорным клапаном по максиальному и минимальному давлению (ручной взвод)
- регулирующей пружиной
- предохранительно-сбросным клапаном
Соответствие: Сертификат ТР № C-IT.МГ03.B.00093
Устройство и работа
-
FRG/2MB «СТАНДАРТ» DN15 – DN20 – DN25

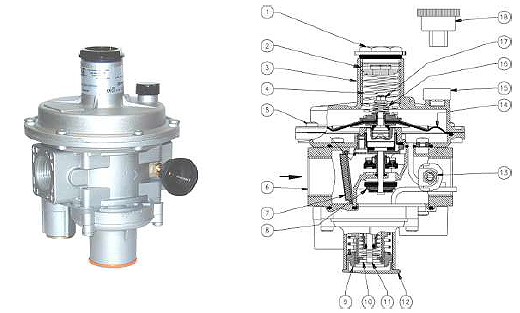

Регулятор (рис. 2) состоит из: колпачок регулятора (1); винт настройки выходного давления (2); раструб (3); пружина настройки выходного давления (4); винты фиксации раструба (5); корпус регулятора (6); фильтрующий элемент (7); затвор регулятора (8); винт настройки запорного клапана избыточного давления (9); винт настройки запорного клапана недостаточного давления (10); рычаг взвода регулятора (11); колпачок запорного клапана (12); штуцер диагностики выходного давления (13); рабочая мембрана (14); пылезащитный колпачок (15); пружина настройки сбросного клапана (16); винт настройки сбросного клапана (17); ключ для настройки (18).

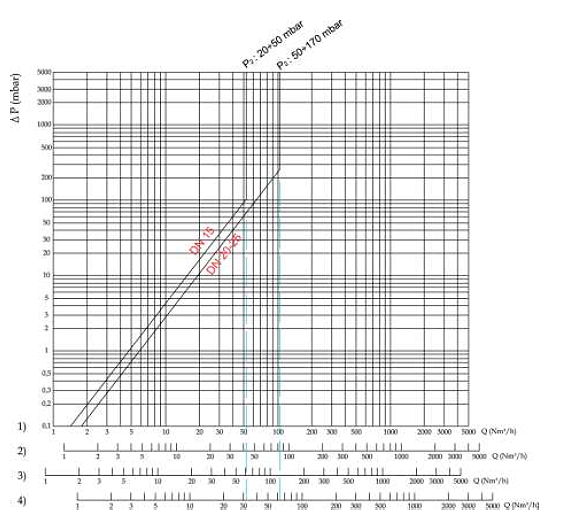

Диаграммы пропускной способности
-
1) метан; 2) воздух; 3) сжиженный газ; 4) сжиженный нефтяной газ

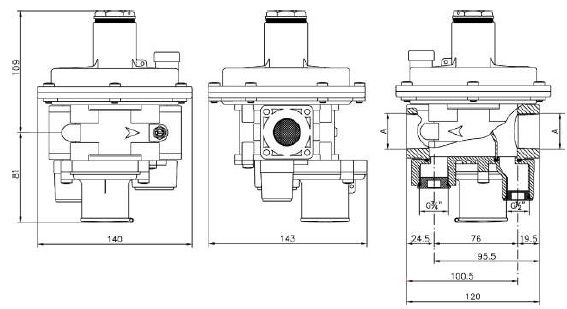

Габаритные размеры
-
A = DN 15 (1/2”) или DN 20 (3/4”) или DN 25 (1”)
Масса = 1,4 кг
Рис. 4

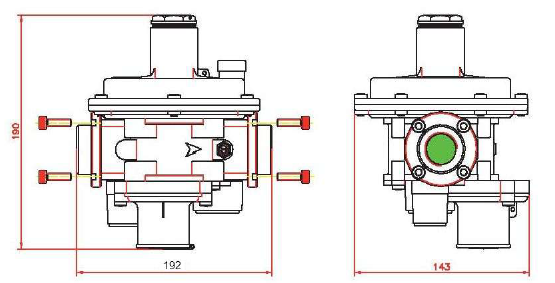

Размеры регулятора FRG/2MBZ DN25 с фланцами (опция KIT-DN25 FRG) или переходной муфтой и накидной гайкой (опция RD-0177)
Модель, соединение А В С FRG/2MB«Стандарт» DN 15 - 20 - 25 120 190 143 FRG/2MB«Стандарт» усиленная мембрана DN 15 - 20 - 25 120 237 143 Скачать PDF
-
