Промышленное газовое оборудование MADAS Регуляторы давления газа FRG/2MB Комбинированные регуляторы давления газа компактного исполнения 2FRG/2MB Комбинированные регуляторы давления газа компактного исполнения 2
Версия FRG/2MB «КОМПАКТ-2» пригодна для использования на объектах с малым расходом газа.
Регуляторы комплектуются следующими защитными устройствами:
- фильтрующая сетка + фильтрующий элемент для предохранения регулятора от засорения;
- предохранительно-запорный клапан (ПЗК), срабатывает при повышении и понижении давления за регулятором;
- предохранительно-сбросной клапан (для небольших сбросов газа).
Преимущества:
- возможна комплектация со встроенным клапаном расхода с отсечкой газа по Q=13 м3/ч;
- штуцер отбора входного давления типа Петерсон;
- двойная фильтрация;
- рабочая мембрана защищена от попадания влаги.
Технические характеристики
-
Наименование параметра Значение Виды используемых газов: метан, сжиженный газ (сухие газы), азот Присоединение входного патрубка Ду, мм 15, 20, 25 Присоединение выходного патрубка Ду, мм 15, 20, 25 Неравномерность регулирования, % +/-10 Температура окружающей среды: от –40 до +60°С Максимальное рабочее давление: 0,6 МПа Время закрытия ПЗК: < 1 сек. Материал сплав алюминия Версии присоединения прямое Монтажное положение горизонтальное (рабочей пружиной вниз) Степень фильтрации 50 микрон Материалы изделия
- штампованный алюминий (UNI EN 1706);
- латунь OT-58 (UNI EN 12164);
- алюминий 11S (UNI 9002-5);
- нержавеющая оцинкованная сталь (UNI EN 10088);
- бутадиенакрилонитрильный каучук (UNI 7702), мембрана HNBR
- стекловолокно 30% нейлона,
- виледон (фильтрующий элемент).
DN Максимальный расход, нм3/час Настройка выходного давления, кПа Настройка ПЗК по превышению, кПа Настройка ПЗК по понижению, кПа Настройка сбросного клапана, кПа ПРЯМОЕ (ЛИНЕЙНОЕ) СОЕДИНЕНИЕ Код Цена 15 10 0,9 ÷2,0 2,4 ÷ 6,7 0,6 ÷ 1,0 1,0 ÷ 3,5 FR2LB02Z 110 76,00 1,8 ÷ 3,0 2,0 ÷ 4,5 FR2LB02Z 120 76,00 2,5 ÷ 5,0 2,8 ÷ 6,5 FR2LB02Z 130 76,00 20 10 0,9 ÷2,0 2,4 ÷ 6,7 0,6 ÷ 1,0 1,0 ÷ 3,5 FR2LB03Z 110 76,00 1,8 ÷ 3,0 2,0 ÷ 4,5 FR2LB03Z 120 76,00 2,5 ÷ 5,0 2,8 ÷ 6,5 FR2LB03Z 130 76,00 25 10 0,9 ÷2,0 2,4 ÷ 6,7 0,6 ÷ 1,0 1,0 ÷ 3,5 FR2LB04Z 110 76,00 1,8 ÷ 3,0 2,0 ÷ 4,5 FR2LB04Z 120 76,00 2,5 ÷ 5,0 2,8 ÷ 6,5 FR2LB04Z 130 76,00 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
Описание и назначение
-
Комбинированный регулятор давления газа, с встроенным фильтром, серии FRG/2MB предназначен для снижения давления газа «после себя» на заданном значении, независимо от изменения входного давления и расхода газа. Благодаря своим характеристикам регулятор может применяться для бытовых установок, работающих на природном, сжиженном и других инертных не коррозийных газах.
Версия FRG/2MB «КОМПАКТ-2» пригодна для использования на объектах с малым расходом газа.
Регуляторы комплектуются следующими защитными устройствами:
- фильтрующая сетка + фильтрующий элемент для предохранения регулятора от засорения;
- предохранительно-запорный клапан (ПЗК), срабатывает при повышении и понижении давления за регулятором;
- предохранительно-сбросной клапан (для небольших сбросов газа).
Преимущества:
- • возможна комплектация со встроенным клапаном расхода с отсечкой газа по Q=13 м3/ч;
- • штуцер отбора входного давления типа Петерсон;
- • двойная фильтрация;
- • рабочая мембрана защищена от попадания влаги.
Комбинированные регуляторы давления газа FRG/2MB предназначены для снижения давления газа «после себя» на заданном значении, независимо от изменения входного давления и расхода газа. Благодаря своим характеристикам регуляторы могут применяться для бытовых установок, работающих на природном, сжиженном и других не коррозийных газах.
Версии компакт-2 пригодны для использования на объектах с малым расходом газа.
Регуляторы оснащены:
- фильтрующей сеткой и полноценным фильтром (50 микрон) на входе
- штуцером отбора выходного давления типа Петерсон
- запорным клапаном по максиальному и минимальному давлению (ручной взвод)
- предохранительно-сбросным клапаном • возможна комплектация со встроенным клапаном расхода (Qmax=13 нм3/ч)
- защита рабочей мембраны от попадания влаги
Соответствие: Сертификат ТР № C-IT.МГ03.B.00093
Устройство и работа
-

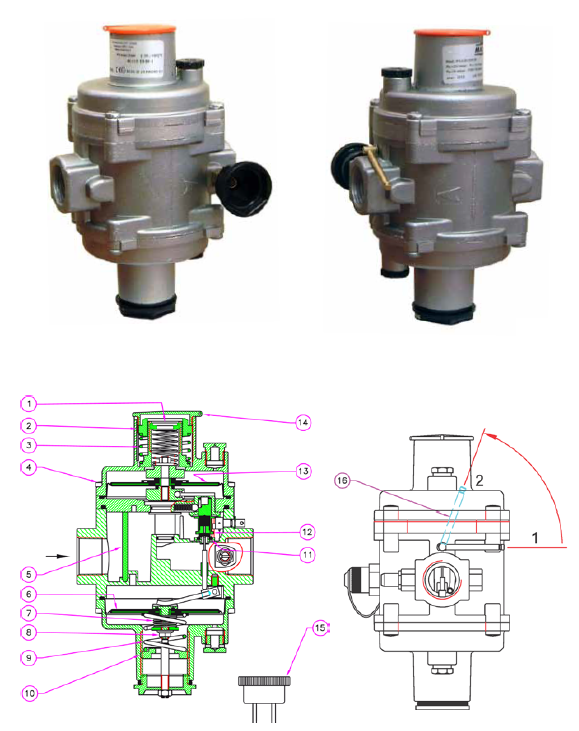

Регулятор FRG/2MB «КОМПАКТ-2» DN15 – DN20 – DN25
В конструкцию регулятора входит: 1 - винт настройки ПЗК недостаточного давления; 2 - винт настройки ПЗК избыточного давления; 3 - пружина настройки ПЗК избыточного давления; 4 – винт; 5 - фильтрующий элемент; 6 - рабочая мембрана регулятора; 7 - пружина настройки сбросного клапана; 8 - винт настройки сбросного клапана; 9 - пружина настройки выходного давления; 10 - винт настройки выходного давления; 11 - уплотнитель блока; 12 - обтюратор регулятора; 13 - мембрана ПЗК; 14 - заглушка ПЗК; 15 - ключ для настройки регулятора; 16 - рычаг взвода регулятора; 17 - корпус регулятора; 18 - штуцер отбора давления типа Петерсон; 19 - колпачок регулятора; 20 - пылезащитный колпачок; 21 - штуцер отбора давления.

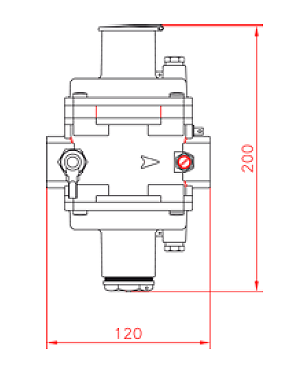

Габаритные размеры
-
Масса - 1 кг
Скачать PDF
-
