FRG2/MB Комбинированные регуляторы давления газа компактного исполнения

Комбинированные регуляторы давления газа, серии FRG/2MB предназначены для снижения давления газа «после себя» на заданном значении, независимо от изменения входного давления и расхода газа. Благодаря своим характеристикам регуляторы могут применяться как для бытовых, так и для промышленных установок, работающих на природном, сжиженном и других инертных не коррозийных газах.
Регуляторы комплектуются следующими защитными устройствами:
- предохранительно-запорный клапан, срабатывает при повышении давления за регулятором;
- предохранительно-сбросной клапан;
- предохранительно-запорный клапан, срабатывает при понижении давления за регулятором, а также при отсутствии давления на входе.
FRG2/MB Комбинированные регуляторы давления газа компактного исполнения

Технические характеристики

Наименование параметраЗначение
Виды используемых газов: метан, сжиженный газ (сухие газы), азот
Присоединение входного патрубка Ду, мм 15, 20, 25
Присоединение выходного патрубка Ду, мм 15, 20, 25
Неравномерность регулирования, % +/-10
Температура окружающей среды: от –40 до +60°С
Максимальное рабочее давление: 0,6 МПа
Время закрытия ПЗК: < 1 сек.
Материал сплав алюминия
Версии присоединения угловое, прямое, U-образное
Монтажное положение любое
Степень фильтрации 50 микрон

 Материалы изделия

  • штампованный алюминий (UNI EN 1706);
  • латунь OT-58 (UNI EN 12164);
  • алюминий 11S (UNI 9002-5);
  • нержавеющая оцинкованная сталь (UNI EN 10088);
  • бутадиенакрилонитрильный каучук (UNI 7702),
  • стекловолокно 30% нейлона,
  • виледон (фильтрующий элемент), либо фильтр стальной сетчатый 100 мкм.
DNМаксимальный расход, нм3/часНастройка выходного давления, кПаНастройка ПЗК по превышению, кПаНастройка ПЗК по понижению, кПаНастройка сбросного клапана, кПаПРЯМОЕ (ЛИНЕЙНОЕ) СОЕДИНЕНИЕ
КодЦена
15 25 1,0 ÷ 2,5 1,2 ÷ 5,0 1,0 ÷ 3,0 1,1 ÷ 8,5 FBC02Z 110 91,00
    2,5 ÷ 3,5 2,0 ÷ 7,0 1,0 ÷ 3,0 2,8 ÷ 9,5 FBC02Z 120 91,00
    3,5 ÷ 12,0 4,0 ÷ 16,0 2,0 ÷ 5,0 4,0 ÷ 18,0 FBC02Z 130 91,00
    11,0 ÷20,0 12,0 ÷ 26,0 5,0 ÷ 11,0 12,0 ÷ 26,0 FBC02Z 140 91,00
20 25 1,0 ÷ 2,5 1,2 ÷ 5,0 1,0 ÷ 3,0 1,1 ÷ 8,5 FBC03Z 110 91,00
    2,5 ÷ 3,5 2,0 ÷ 7,0 1,0 ÷ 3,0 2,8 ÷ 9,5 FBC03Z 120 91,00
    3,5 ÷ 12,0 4,0 ÷ 16,0 2,0 ÷ 5,0 4,0 ÷ 18,0 FBC03Z 130 91,00
    11,0 ÷20,0 12,0 ÷ 26,0 5,0 ÷ 11,0 12,0 ÷ 26,0 FBC03Z 140 91,00
25 25 1,0 ÷ 2,5 1,2 ÷ 5,0 1,0 ÷ 3,0 1,1 ÷ 8,5 FBC04Z 110 91,00
    2,5 ÷ 3,5 2,0 ÷ 7,0 1,0 ÷ 3,0 2,8 ÷ 9,5 FBC04Z 120 91,00
    3,5 ÷ 12,0 4,0 ÷ 16,0 2,0 ÷ 5,0 4,0 ÷ 18,0 FBC04Z 130 91,00
    11,0 ÷20,0 12,0 ÷ 26,0 5,0 ÷ 11,0 12,0 ÷ 26,0 FBC04Z 140 91,00

При заказе литер «Z» заменить на литер требуемой модификации
Модификации: Z - прямое (линейное) соединение F, R - угловое соединение M - U-образное соединение
Цены на модификации регуляторов F, R, M выше на 15%.



Описание и назначение

Комбинированные регуляторы давления газа FRG/2MB предназначены для снижения давления газа «после себя» на заданном значении, независимо от изменения входного давления и расхода газа. Благодаря своим характеристикам регуляторы могут применяться как для бытовых, так и для промышленных установок, работающих на природном, сжиженном и других не коррозийных газах.

Компакт-версии пригодны для использования на объектах с небольшим расходом газа. Регуляторы могут устанавливаться в любом положении при условии их защиты от атмосферных осадков. При установке регулятора в закрытом помещении, предусмотрена возможность вывода сбросного трубопровода от ПСК в атмосферу.

Регуляторы оснащены:

  • фильтром на входе
  • запорным клапаном по максиальному и минимальному давлению (ручной взвод)
  • регулирующей пружиной
  • предохранительно-сбросным клапаном.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00093

 FRG2/MB Комбинированные регуляторы давления газа компактного исполнения



Устройство и работа

 Регулятор FRG/2MB «КОМПАКТ» DN15 – DN20 – DN25

 Устройство и работа -  Регулятор FRG/2MB «КОМПАКТ» DN15 – DN20 – DN25

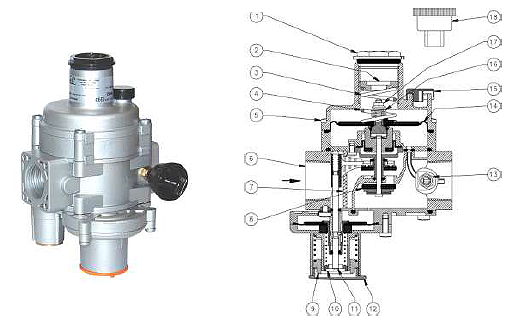

Регулятор (рис. 1) состоит из: колпачок регулятора (1); винт настройки выходного давления (2); раструб (3); пружина настройки выходного давления (4); винты фиксации раструба (5); корпус регулятора (6); фильтрующий элемент (7); затвор регулятора (8); винт настройки запорного клапана избыточного давления (9); винт настройки запорного клапана недостаточного давления (10); рычаг взвода регулятора (11); колпачок запорного клапана (12); штуцер диагностики выходного давления (13); рабочая мембрана (14); пылезащитный колпачок (15); пружина настройки сбросного клапана (16); винт настройки сбросного клапана (17); ключ для настройки (18).

СоединенияНастройка выходного давления, кПаНастройка ПЗК избыточное, кПаНастройка ПЗК недостаточное, кПаНастройка сбросного клапана, кПаКод
DN 15 (1/2”) 1,0 ÷ 2,5 1,2 ÷ 5,0 1,0 ÷ 3,0 1,1 ÷ 8,5 FBС02Z 110
2,5 ÷ 3,5 1,2 ÷ 5,0 1,0 ÷ 3,0 2,8 ÷ 9,5 FBС02Z 120
3,5 ÷ 12,0 4,0 ÷ 16,0 2,0 ÷ 5,0 4,0 ÷ 18,0 FBС02Z 130
11,0 ÷ 20,0 12,0 ÷ 26,0 5,0 ÷ 11,0 12,0 ÷ 26,0 FBС02Z 140
DN 20 (3/4”) 1,0 ÷ 2,5 1,2 ÷ 5,0 1,0 ÷ 3,0 1,1 ÷ 8,5 FBС03Z 110
2,5 ÷ 3,5 1,2 ÷ 5,0 1,0 ÷ 3,0 2,8 ÷ 9,5 FBС03Z 120
3,5 ÷ 12,0 4,0 ÷ 16,0 2,0 ÷ 5,0 4,0 ÷ 18,0 FBС03Z 130
11,0 ÷ 20,0 12,0 ÷ 26,0 5,0 ÷ 11,0 12,0 ÷ 26,0 FBС03Z 140
DN 25 (1”) 1,0 ÷ 2,5 1,2 ÷ 5,0 1,0 ÷ 3,0 1,1 ÷ 8,5 FBС04Z 110
2,5 ÷ 3,5 1,2 ÷ 5,0 1,0 ÷ 3,0 2,8 ÷ 9,5 FBС04Z 120
3,5 ÷ 12,0 4,0 ÷ 16,0 2,0 ÷ 5,0 4,0 ÷ 18,0 FBС04Z 130
11,0 ÷ 20,0 12,0 ÷ 26,0 5,0 ÷ 11,0 12,0 ÷ 26,0 FBС04Z 140



Диаграммы пропускной способности

Диаграммы пропускной способности - FRG2/MB Комбинированные регуляторы давления газа компактного исполнения

 1) метан; 2) воздух; 3) сжиженный газ; 4) сжиженный нефтяной газ

Габаритные размеры

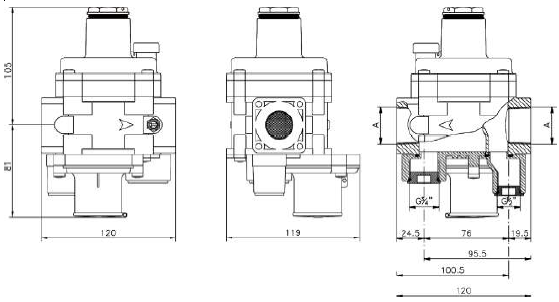

Габаритные размеры - FRG2/MB Комбинированные регуляторы давления газа компактного исполнения

A = DN 15 (1/2”) или DN 20 (3/4”) или DN 25 (1”)
Масса = 1,3 кг

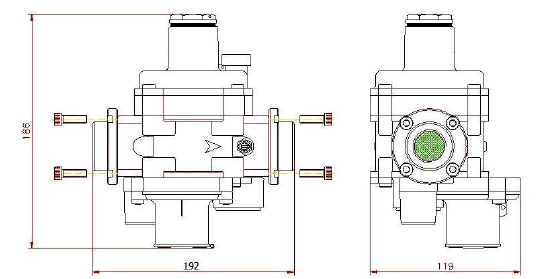

Размеры регулятора FRG/2MBCZ DN25 с фланцами (опция KIT-DN25 FRG) или переходной муфтой и накидной гайкой (опция - RD-0177)

Размеры регулятора FRG/2MBCZ DN25 с фланцами (опция KIT-DN25 FRG) или переходной муфтой и накидной гайкой (опция - RD-0177)



Модель, соединениеАВС
FRG/2MB«Компакт» DN 15 - 20 - 25 120 186 119



Скачать PDF
