MVS/1 и MVSP/1 Предохранительно-сбросные клапаны

Предохранительно-сбросные клапаны предназначены для сброса пикового давления в контуре.
Могут поставлять как с устройством принудительного открытия (код VSL) так и без него (код VS и VSP).
Благодаря своим функциональным характеристикам эти клапаны могут найти отличное
применение в любых бытовых и промышленных системах, использующих метан, бутан, пропан и другие коррозионно-неактивные газы.
MVS/1 и MVSP/1 Предохранительно-сбросные клапаны

Технические характеристики

Наименование параметраЗначение
Виды используемых газов природный газ (метан), азот
Резьбовые соединения, Rp DN 8 согласно EN 10226
Резьбовые соединения, Rp DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 25 ÷ DN 50 согласно ГОСТ Р 54432-2011
Температура окружающей среды: от -40 до +60°С
Максимальное рабочее давление: 0,1; 0,25; 0,6 МПа
Материал сплав алюминия

Материалы изделия

  • штампованный алюминий (UNI EN 1706),
  • латунь OT-58 (UNI EN 12164),
  • алюминий 11S (UNI 9002-5),
  • нержавеющая оцинкованная сталь,
  • нержавеющая сталь марки 430 F (UNI EN 10088),
  • бутадиенакрилонитрильный каучук (UNI 7702).

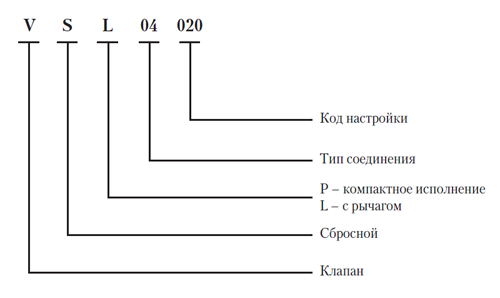

DNСоединениеТарирующая пружина, кПаP. макс. = 0,1 МПаP. макс. = 0,25 МПа P. макс. = 0,6 МПа
КодЦена,€КодЦена,€КодЦена,€
8 резьба 4,0 - 9,0 VS01 005 38,00
  8,0 - 18,0 VS01 010 38,00
  10,0 - 36,0 VS01 020 38,00
  28,0 - 50,0 VS01 030 38,00
15* резьба 1,8 - 4,0 VSP02 010 62,00
  3,0 - 9,0 VSP02 020 62,00
  8,0 - 26,0 VSP02 030 62,00
20* резьба 2,5 - 5,0 VSP03 010 68,00
  4,8 - 12,0 VSP03 020 68,00
  10,0 - 30,0 VSP03 030 68,00
25* резьба 2,5 - 5,0 VSP04 010 6 8,00
  4,8 - 12,0 VSP04 020 68,00
  10,0 - 30,0 VSP04 030 68,00
20 резьба 1,6 - 3,7 VSL03 005 82,00
  3,0 - 11,0 VSL03 010 82,00
  10,0 - 16,0 VSL03 020 82,00
  14,0 - 21,5 VSL03 030 82,00
  21,5 - 50,0 VSL03 040 91,00
  20,0 - 100,0** VSL030022 010 112,00
  70,0 - 210,0** VSL030022 020 114,00
25 резьба 1,6 - 3,7 VSL04 005 82,00
  3,0 - 11,0 VSL04 010 82,00
  10,0 - 16,0 VSL04 020 82,00
  14,0 - 21,5 VSL04 030 82,00
  21,5 - 50,0 VSL04 040 91,00
  20,0 - 100,0** VSL040022 010 112,00
  70,0 - 210,0** VSL040022 020 114,00
  30,0 - 600,0 VS040000 206,00
32 резьба 3,0 - 11,0 VSL05 010 173,00
  10,0 - 17,0 VSL05 020 73,00
  16,0 - 30,0** - VSL050022 010 203,00
  26,0 - 50,0** - VSL050022 020 203,00
40 резьба 3,0 - 11,0 VSL06 010 173,00 -
  10,0 - 17,0 VSL06 020 173,00 -
  16,0 - 30,0** VSL060022 010 203,00
  26,0 - 50,0** VSL060022 020 203,00
50 резьба 3,5 - 13,5 VSL07 010 250,00
  11,0 - 20,0 VSL07 020 250,00
  20,0 - 40,0** VSL070022 010 298,00
  32,0 - 50,0** VSL070022 020 298,00
25 фланец 1,6 - 3,7 VSL25 005 154,00
  3,0 - 11,0 VSL25 010 154,00
  10,0 - 16,0 VSL25 020 154,00
  14,0 - 21,5 VSL25 030 154,00
  21,5 - 50,0 VSL25 040 166,00
  20,0 - 100,0** VSL250022 010 184,00
  70,0 - 210,0** VSL250022 020 186,00
  30,0 - 600,0 VS250000 278,00
32 фланец 3,0 - 11,0 VSL32 010 261,00
  10,0 - 17,0 VSL32 020 261,00
  16,0 - 30,0** VSL320022 010 293,00
  26,0 - 50,0** VSL320022 020 293,00
40 фланец 3,0 - 11,0 VSL40 010 265,00
  10,0 - 17,0 VSL40 020 265,00
  16,0 - 30,0** VSL400022 010 296,00
  26,0 - 50,0** VSL400022 020 296,00
50 фланец 3,5 - 13,5 VSL50 010 364,00
  11,0 - 20,0 VSL50 020 364,00
  20,0 - 40,0** VSL500022 010 417,00
  32,0 - 50,0** VSL500022 020 417,00
  • * – компакт-версия MVSP/1
  • ** – усиленная мембрана

Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.


ВНИМАНИЕ! По требованию заказчика сбросные клапаны серии MVS/1 могут поставляться без рычажного механизма
для принудительного открытия.

 MVS/1 и MVSP/1 Предохранительно-сбросные клапаны



Описание и назначение

Устройство для защиты системы от чрезмерного давления рабочей среды. Предохранительный клапан автоматически закрывается и остается закрытым до тех пор, пока в системе вновь не увеличится давление выше заданного предела. Давление, при котором происходит закрытие клапана, устанавливается с помощью пружины заданного диапазона. Благодаря своим характеристикам предохранительный клапан идеален как для бытового, так и для промышленного использования: метан, бутан, пропан и другие неагрессивные газы.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00095

 MVS/1 и MVSP/1 Предохранительно-сбросные клапаны



Устройство и работа

Клапаны MVS/1 DN20 – DN50

 Клапаны MVS/1 DN20 – DN50

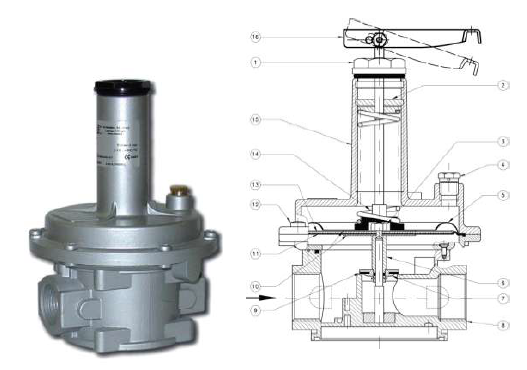

Клапан (рис. 1) состоит из: алюминиевый колпачок (1); регулировочный винт (2); гайка блокировки мембраны (3); пылезащитный колпачок (4); защитная мембрана (5); центральный шток (6); затвор (7); корпус (8); прокладка (9); диски мембраны (10); рабочая мембрана (11); винты крепления (12); верхний диск мембраны (13); пружина регулирующего устройства (14); раструб (15); рукоятка механизма тестирования (16).

Код Клапана с рычагом для тестированияКод Клапана без рычага тестированияСоединения
VSL03 VS03 DN 20
VSL04 VS04 DN 25
VSL05 VS05 DN 32
VSL06 VS06 DN 40
VSL07 VS07 DN 50

Исполнение с соединениями G 1/4”

Исполнение с соединениями G 1/4”

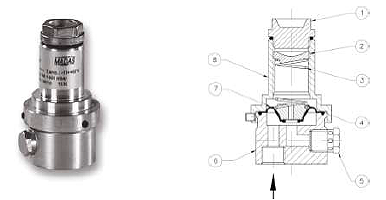

Клапан (рис. 2) состоит из: запорный колпачок (1); регулировочный винт (2); пружина регулирующего устройства (3); затвор (4); пылезащитный колпачок (5); корпус (6); мембрана (7); раструб (8).



КодСоединение
VS01 DN 8

Клапан MVSP/1 (Компактное исполнение)

Клапан MVSP/1 (Компактное исполнение)

Клапан (рис. 3) состоит из: запорный колпачок (1); пружина регулирующего устройства (2); раструб (3); винты крепления (4); затвор (5); уплотняющая прокладка (6); корпус (7); центральный шток (8); нижний диск мембраны (9); рабочая мембрана (10); верхний диск мембраны (11); защитная мембрана (12); пылезащитный колпачок (13); гайка блокировки мембраны (14); регулировочный винт (15).

КодСоединение
VSP02 DN 15
VSP03 DN 20
VSP04 DN 25

Клапан MVS/1 с диапазоном регулирования давления 0,03 – 0,6 МПа

 Клапан MVS/1 с диапазоном регулирования давления 0,03 – 0,6 МПа

Клапан (рис. 4) состоит из: регулировочный винт (1); корпус (2).

КодСоединение
VS030000 DN 20
VS040000 DN 25

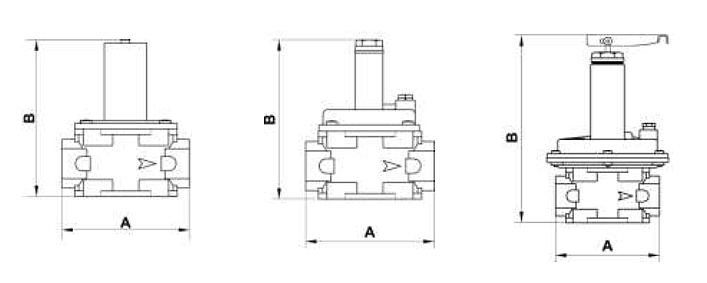

Габаритные размеры

Габаритные размеры - MVS/1 и MVSP/1 Предохранительно-сбросные клапаны

Общие габариты, ммМасса
КодСоединенияABкг
VS01 DN 8 45 81 0,2
VS02 DN 15* 120 143 0,7
VS03 DN 20* 120 143 0,7
VS04 DN 25* 120 143 0,7
VS030000 DN 20 (0,3 ÷ 6 bar) 120 147 1,5
VS040000 DN 25 (0,3 ÷ 6 bar) 120 147 1,5
VSL03 DN 20 120 212 1,3
VSL04 DN 25 120 212 1,3
VSL05 DN 32 160 214 1,8
VSL06 DN 40 160 214 1,8
VSL07 DN 50 160 280 3,3

 * = Компактное исполнение MVSP/1
