MVB/1 MAX Предохранительно-запорные клапаны

Основная функция данного клапана – перекрывать поток газа в системе для защиты
подключенного к ней оборудования.

Клапан закрывается автоматически в случае аварийного повышения давления в системе сверх
значения, установленного на регуляторе.
Возврат клапана в исходное положение осуществляется только вручную и только после
выявления и устранения причин его срабатывания.
MVB/1 MAX Предохранительно-запорные клапаны

Технические характеристики

Наименование параметраЗначение
Виды используемых газов: природный газ (метан), сжиженный газ; неагрессивные газы
Резьбовые соединения: DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения: DN 65 ÷ DN 150 согласно ГОСТ Р 54432-2011
Максимальное рабочее давление: 0,1; 0,6 МПа
Температура окружающей среды: от -40 до +60°С
Максимальная поверхностная температура: 60°С
Время закрытия: < 1 с

Материалы изделия

  • штампованный алюминий (UNI EN 1706),
  • латунь OT-58 (UNI EN 12164),
  • алюминий 11S (UNI 9002-5),
  • нержавеющая оцинкованная сталь,
  • нержавеющая сталь марки 430 F (UNI EN 10088),
  • бутадиенакрилонитрильный каучук (UNI 7702).

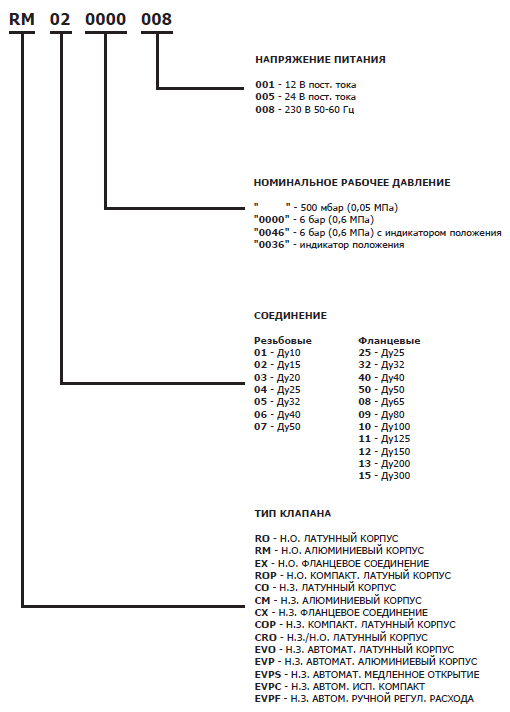

DNСоединениеНастройка, кПаP. макс. = 0,1 МПаP. макс. = 0,6 МПа
КодЦена , €КодЦена , €
20 резьба 3,0 - 45,0 VB030006 126,00 VB030029 147,00
    40,0 - 80,0 VB030024 177,00
25 резьба 3,0 - 45,0 VB040006 126,00 VB040029 147,00
    40,0 - 80,0 VB040024 177,00
32 резьба 3,0 - 45,0 VB050006 141,00 VB050029 165,00
    40,0 - 80,0 VB050024 198,00
40 резьба 3,0 - 45,0 VB060006 141,00 VB060029 165,00
    40,0 - 80,0 VB060024 207,00
50 резьба 3,0 - 45,0 VB070006 179,00 VB070029 227,00
    40,0 - 80,0 VB070024 269,00
65 фланец 3,0 - 45,0 VX080006 363,00 VX080029 422,00
    40,0 - 80,0 VX080024 507,00
80 фланец 3,0 - 45,0 VX090006 433,00 VX090029 506,00
    40,0 - 80,0 VX090024 576,00
100 фланец 3,0 - 45,0 VX100006 723,00 VX100029 863,00
    40,0 - 80,0 VX100024 1006,00
125 фланец 3,0 - 45,0 VX110006 1287,00 VX110029 1539,00
    40,0 - 80,0 VX110024 1873,00
150 фланец 3,0 - 45,0 VX120006 1287,00 VX120029 1539,00
    40,0 - 80,0 VX120024 1873,00

Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.



Описание и назначение

Предохранительно-запорный клапан по максимальному давлению выполняет функцию предохранительно-запорного органа и позволяет предохранить газоиспользующее оборудование от повышения давления газового потока для безопасности потребителя. Когда регулируемое давление случайно превышает установленное давление клапана, клапан срабатывает, закрываясь, блокирует на выходе поток газа, поддерживая всю систему в состоянии полной безопасности.
Открытие клапана может произвестись только вручную и только после устранения причины, спровоцировавшей закрытие.
Соответствие: Сертификат ТР № C-IT.МГ03.B.00095

MVB/1 MAX Предохранительно-запорные клапаны



Устройство и работа

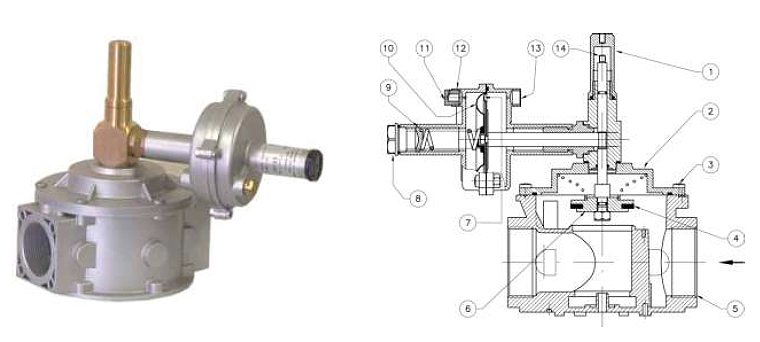

Клапан MVB/1 MAX DN20 – DN25 – DN32 – DN40 – DN50

 Клапан MVB/1 MAX DN20 – DN25 – DN32 – DN40 – DN50

Клапан (рис. 1) состоит из: рычаг механизма взвода / защитный колпачок (1); крышка (2); винты крепления крышки (3); уплотняющая прокладка (4); корпус (5); затвор (6); рабочая мембрана (7); алюминиевый колпачок (8); регулировочный винт (9); защитная мембрана (10); пылезащитный колпачок (11); отводящий патрубок G ¼” для вывода наружу (при необходимости) (12); патрубок G ¼” для подключения к системе после редуктора (13); стержень механизма взвода (14).

Р1 макс. 0,1 МПаР1 макс. 0,6 МПаСоединения
КодНастройка (кПа)КодНастройка (кПа)
VB030006 3,0 – 45,0 VB030029 3,0 – 45,0 DN 20
- - VB030024 40,0 – 80,0
VB040006 3,0 – 45,0 VB040029 3,0 – 45,0 DN 25
- - VB030024 40,0 – 80,0
VB050006 3,0 – 45,0 VB050029 3,0 – 45,0 DN 32
- - VB050024 40,0 – 80,0
VB060006 3,0 – 45,0 VB060029 3,0 – 45,0 DN 40
- - VB060024 40,0 – 80,0
VB070006 3,0 – 45,0 VB070029 3,0 – 45,0 DN 50
- - VB070024 40,0 – 80,0

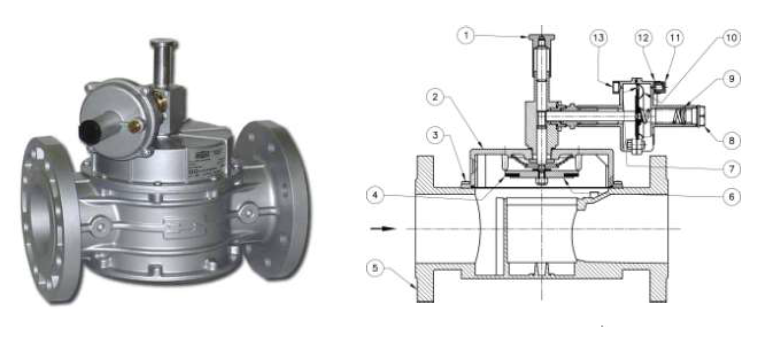

Клапан MVB/1 MAX DN65 – DN80 – DN100 – DN125 – DN150

Клапан MVB/1 MAX DN65 – DN80 – DN100 – DN125 – DN150

Клапан (рис .2) состоит из: рычаг механизма взвода (1); крышка (2); винты крепления крышки (3); уплотняющая прокладка (4); корпус (5); затвор (6); рабочая мембрана (7); алюминиевый колпачок (8); регулировочный винт (9); защитная мембрана (10); пылезащитный колпачок (11); отводящий патрубок G ¼” для вывода наружу (при необходимости) (12); патрубок G ¼” для подключения к системе после регулятора (13).

Р1 макс. 0,1 МПаР1 макс. 0,6 МПаСоединения
КодНастройка (кПа)КодНастройка (кПа)
VX080006 3,0 – 45,0 VX080029 3,0 – 45,0 DN 65
- - VX080024 20,0– 75,0
VX090006 3,0 – 45,0 VX090029 3,0 – 45,0 DN 80
- - VX090024 20,0 – 75,0
VX100006 3,0 – 45,0 VX100029 3,0 – 45,0 DN 100
- - VX100024 20,0 – 75,0
VX110006 3,0 – 45,0 VX110029 3,0 – 45,0 DN 125
- - VX110024 20,0 – 75,0
VX120006 3,0 – 45,0 VX120029 3,0 – 45,0 DN 150

Характеристики регулирующей пружины

Код пружиныразмеры, мм (d x De x Lo x it)СоединенияНастройка, кПа
MO-3505 18x2,5x50x8 DN 15 - DN 50 3,0 ÷ 45,0
MO-3505 18x2,5x50x8 40,0 ÷ 80,0*
MO-3505 18X2,5X50X8 DN 65 - DN 150 3,0 ÷ 45,0
MO-3505 + MO-0620 18X2,5X50X8 + 1,5X9,3X55X19 20,0 ÷ 75,0*

* Используется только в модификациях с усиленной мембраной

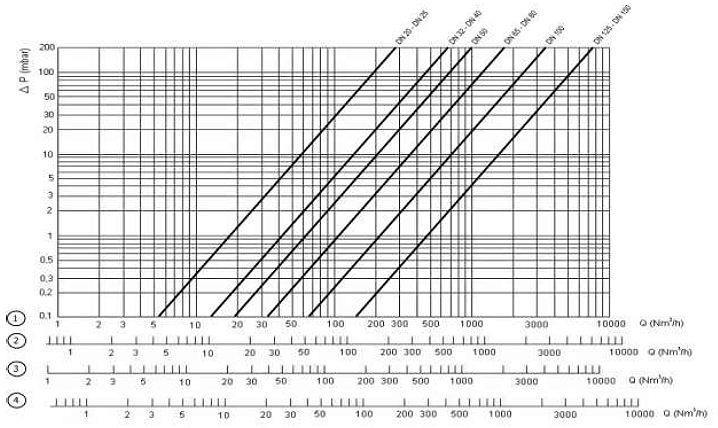

Диаграммы пропускной способности

 Диаграммы пропускной способности - MVB/1 MAX Предохранительно-запорные клапаны

 1) метан, 2) воздух, 3) бытовой газ, 4) сжиженный нефтяной газ

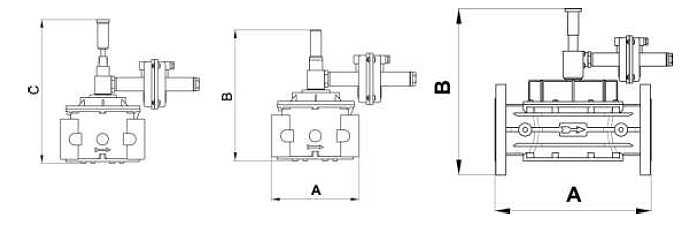

Габаритные размеры



Габаритные размеры - MVB/1 MAX Предохранительно-запорные клапаны

 C = длина с учетом возврата

Общие габариты, ммМасса, кг
Р.макс. 0,1 МПа КодР.макс. 0,6 МПа КодСоединенияABCР.макс. 0,1 МПаР.макс. 0,6 МПа
VB030006 VB030029 DN 20 120 160  164 203  207 1,5 1,6
VB040006 VB040029 DN 25 120 160  164 203  207 1,5 1,6
VB050006 VB050029 DN 32 160 215 258 2,3 2,5
VB060006 VB060029 DN 40 160 215 258 2,3 2,5
VB070006 VB070029 DN 50 160 232 270 2,5 2,5
VX080006 VX080029 DN 65 290 330 - 5,7 5,7
VX090006 VX090029 DN 80 310 330 - 7,1 7,1
VX100006 VX100029 DN 100 350 380 - 12,5 16,8
VX110006 VX110029 DN 125 480 440 - 26,1 26,1
VX120006 VX120029 DN 150 480 440 - 30,3 30,3
