MP16/RM N.C. Компактные нормально закрытые газовые клапаны Ручной взвод

Электромагнитный клапан серии MР16/RM N.C. представляет собой быстродействующий, нормально закрытый клапан с ручным взводом.
Открытие клапана производится только вручную, с помощью рычагавзвода, и только после подачи напряжения питания.
Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных систем и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,05 МПа.
Компактная модель. Уменьшенные размеры и небольшой радиус взвода, поэтому клапан может быть монтирован в узких пространствах. Полупроходной.
MP16/RM N.C. Компактные нормально закрытые газовые клапаны Ручной взвод

Технические характеристики

Наименование параметраЗначение
Виды используемых газов метан, сжиженный газ (сухие газы), азот
Резьбовые соединения, Rp (латунный корпус) DN 15 ÷ DN 20 согласно EN 10226
Температура окружающей среды от -40 до +60°С
Напряжение 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Потребление электроэнергии 4 Вт
Максимальное рабочее давление 0,05 МПа
Время закрытия  < 1 с
Степень защиты IP65
Материал латунь

 Материал изделия

  • Латунь OT-58 (UNI EN 12164)
  • Нержавеющая сталь марки 430 F (UNI EN10088)
  • Алюминий 11S (UNI 9002-5)
  • Бутадиенакрилонитрильный каучук (UNI 7702)
DNСоединениеНапряжениеP. max = 0,05 МПаВес, кг
КодЦена, €
15 резьба 230 В 50–60 Гц COP02 008 58,00 0,5
20 резьба 230 В 50–60 Гц COP03 008 58,00 0,5

 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.







Описание и назначение

Электромагнитный клапан серии MР16/RM N.C. представляет собой быстродействующий, нормально закрытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода, и только после подачи напряжения питания. Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных систем и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,05 МПа. Компактная модель. Уменьшенные размеры и небольшой радиус взвода, поэтому клапан может быть монтирован в узких пространствах. Полупроходной.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00091

 MP16/RM N.C. Компактные нормально закрытые газовые клапаны Ручной взвод



Устройство и работа

 MP16/RM N.C. Компактные нормально закрытые газовые клапаны Ручной взвод

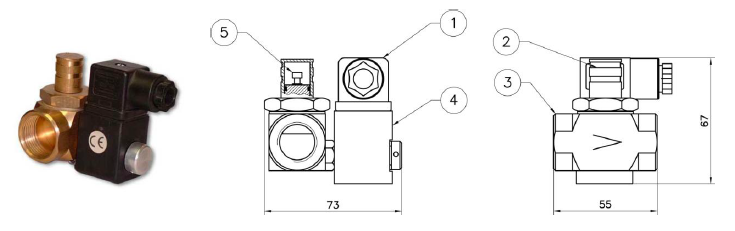

Клапан (Рис. 1) состоит из: электрический коннектора (1); рукоятка механизма взвода (2); корпус (3); электромагнитной катушки (4); стержень механизма взвода (5).

СоединениеНапряжение питанияКоды P. макс. = 0,05 МПа
DN 15 12 В пост. тока COP02 001
12 В / 50 Гц COP02 010
24В COP02 005
24В / 50 Гц COP02 003
230 В / 50-60 Гц COP02 008
DN 20 12 В пост. тока COP03 001
12 В / 50 Гц COP03 010
24В COP03 005
24В / 50 Гц COP03 003
230 В / 50-60 Гц COP03 008

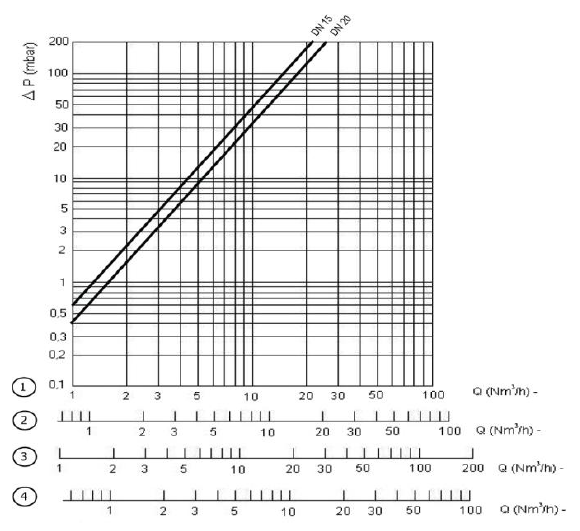

Диаграммы пропускной способности

 MP16/RM N.C. Компактные нормально закрытые газовые клапаны Ручной взвод

1 метан
2 воздух
3 бытовой газ
4 сжиженный нефтяной газ

Габаритные размеры
