Промышленное газовое оборудование MADAS Электромагнитные клапаны M16/RMO NA/NC Нормально открытые /нормально закрытые газовые клапаны Ручной взводM16/RMO NA/NC Нормально открытые /нормально закрытые газовые клапаны Ручной взвод
Нормально открытый: клапан закрывается при срабатывании сигнализатора загазованности помещения и может быть взведен только после обнаружения и ликвидации утечки газа.
Нормально закрытый: клапан закрывается при срабатывании сигнализатора загазованности или при прекращении подачи напряжения в сети.
Технические характеристики
-
Наименование параметра Значение Виды используемых газов метан, сжиженный газ (сухие газы), азот Резьбовые соединения, Rp (латунный корпус) DN 15 ÷ DN 25 согласно EN 10226 Температура окружающей среды от -40 до +60°С Напряжение 12В пост. тока, 24В пост. тока, 230В/50-60 Гц Максимальное рабочее давление 0,6 МПа Время закрытия < 1 с Степень защиты IP65 Материалы латунь Материалы изделия
- Латунь OT-58 (UNI EN 12164)
- Нержавеющая сталь марки 430 F (UNI EN 10088)
- Бутадиенакрилонитрильный каучук (UNI 7702)
DN Соединение Напряжение P.max = 0,6 МПа Вес, кг Код Цена, € 15 резьба 230 В 50–60 Гц CRO02 008 70,00 0,6 20 резьба 230 В 50–60 Гц CRO03 008 70,00 0,6 25 резьба 230 В 50–60 Гц CRO04 008 88,00 1,0 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
Описание и назначение
-
Этот электромагнитный клапан с ручным взводом может функционировать как нормально закрытый, так и как нормально открытый. Нормально открытый: клапан закрывается при срабатывании сигнализатора загазованности помещения и может быть взведен только после обнаружения и ликвидации утечки газа. Нормально закрытый: клапан закрывается при срабатывании сигнализатора загазованности или при прекращении подачи напряжения в сети.
Электромагнитный газовый клапан с ручным взводом, выполняющий функции как нормально открытого, так и нормально закрытого клапана.
Режим нормально открытого клапана: клапан закрывается, получив сигнал от детектора загазованности, и может быть возвращен в исходное положение только после выявления и устранения утечки, которая стала причиной его срабатывания. ВНИМАНИЕ: клапан следует подключать к детектору загазованности, работающему в импульсном, а не в непрерывном режиме.
Режим нормально закрытого клапана: в этом режиме светодиод на коннекторе электромагнитной катушки клапана горит красным цветом. Клапан закрывается при отсутствии (отключении) напряжения питания или при срабатывании детектора загазованности. При срабатывании клапана в случае отключения электроэнергии его можно взвести в исходное положение (открыть) для эксплуатации бытовых приборов (газовых плит и т. п.) При этом эксплуатация газовых приборов будет производиться без контроля загазованности помещения. Что не безопасно.
При возобновлении подачи напряжения, клапан закроется и снова будет готов к взводу в исходное положение и к работе в нормальном режиме с детектором загазованности. Если причиной срабатывания клапана на отсечку стал сигнал от детектора загазованности, возврат клапана в исходное положение будет возможен, лишь после выявления и устранения утечки, которая стала причиной его срабатывания. Подачи напряжения на клапан не достаточно, чтобы клапан открылся. Управление механизмом взвода осуществляется только вручную.
Соответствие: Сертификат ТР № C-IT.МГ03.B.00091
Устройство и работа
-

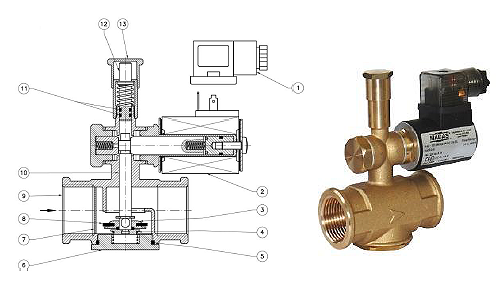

Клапан (Рис. 1) состоит из: электрический коннектор со светодиодом (1); электромагнитная катушка (2); затвор (3); пружина запирающего механизма (4); уплотнительное кольцо нижней заглушки (5); нижняя заглушка (6); фильтрующий элемент (поставляется по требованию) (7); уплотняющая прокладка (8); корпус (9); центральный шток (10); уплотнительное кольцо (11); стержень механизма взвода (12); защитный колпачок (13).

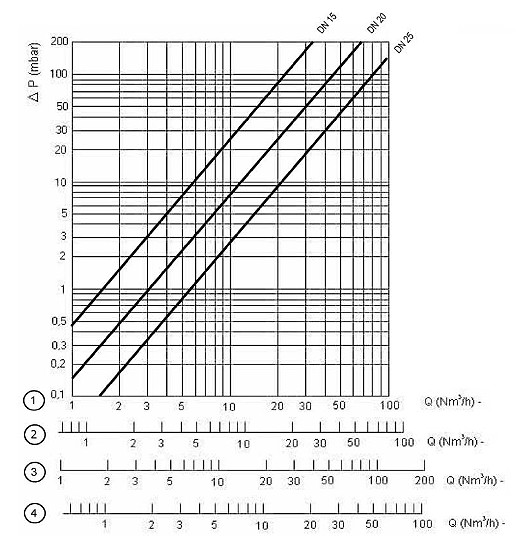

Соединение Напряжение питания Код P. макс. = 0,6 МПа DN 15 * 12 В пост. тока CRO02 001 12 В / 50 Гц CRO02 010 24В пост. тока CRO02 005 24В / 50 Гц CRO02 003 230 В / 50-60 Гц CRO02 008 DN 20 * 12 В пост. тока CRO03 001 12 В / 50 Гц CRO03 010 24В пост. тока CRO03 005 24В / 50 Гц CRO03 003 230 В / 50-60 Гц CRO03 008 DN 25 * 12 В пост. тока CRO04 001 12 В / 50 Гц CRO04 010 24В пост. тока CRO04 005 24В / 50 Гц CRO04 003 230 В / 50-60 Гц CRO04 008 Диаграммы пропускной способности
-
1) метан, 2) воздух, 3) бытовой газ, 4) сжиженный нефтяной газ

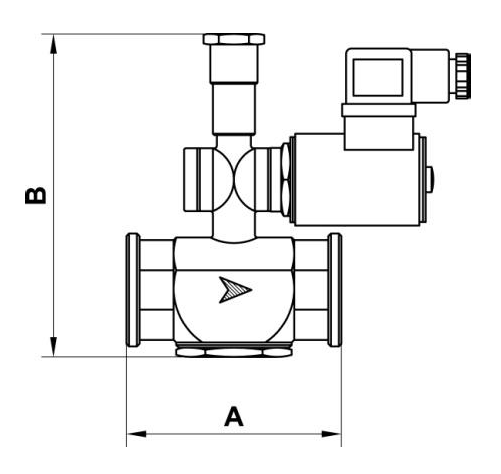

Габаритные размеры
-
Габариты, мм Масса код соединения A B кг CRO02 DN 15 66 110 0,6 CRO03 DN 20 66 110 0,6 CRO04 DN 25 82 123 1 Скачать PDF
-
