M16/RMО N.A. - M16/RM N.A. Нормально открытые газовые клапаны Ручной взвод

Электромагнитный клапан серии M16/RMO N.A. или M16/RM N.A. представляет собой быстродействующий, нормально открытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода.

Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.
M16/RMО N.A. - M16/RM N.A. Нормально открытые газовые клапаны Ручной взвод

Технические характеристики

Наименование параметраЗначение
Виды используемых газов: метан, сжиженный газ (сухие газы), азот
Резьбовые соединения, Rp (латунный корпус): DN 15 ÷ DN 25 согласно EN 10226
Резьбовые соединения, Rp: DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16: DN 25 ÷ DN 200 согласно ГОСТ Р 54432-2011
Температура окружающей среды: от -40 до +60°С
Напряжение питания: 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Максимальное рабочее давление: 0,05; 0,6 МПа
Время закрытия: < 1 с
Степень защиты: IP65
Материал: сплав алюминия

Материалы изделия

  • Штампованный алюминий (UNI EN 1706);
  • Латунь OT-58 (UNI EN 12164);
  • Алюминий 11S (UNI 9002-5);
  • Нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088);
  • Бутадиенакрилонитрильный каучук (UNI 7702).
DNСоединениеНапряжениеP. max = 0,05 МПаP. max = 0,6 МПа
КодЦена, €КодЦена, €
15* резьба 230 В 50–60 Гц RO02 008 46,00 RO020000 008 58,00
20* резьба 230 В 50–60 Гц RO03 008 46,00 RO030000 008 58,00
25* резьба 230 В 50–60 Гц RO04 008 60,00 RO040000 008 90,00
20 резьба 230 В 50–60 Гц RM03 008 77,00 RM030000 008 114,00
25 резьба 230 В 50–60 Гц RM04 008 77,00 RM040000 008 114,00
32 резьба 230 В 50–60 Гц RTA05 008 80,00 - -
40 резьба 230 В 50–60 Гц RTA06 008 80,00 - -
32 резьба 230 В 50–60 Гц RM05 008 91,00 RM050000 008 125,00
40 резьба 230 В 50–60 Гц RM06 008 91,00 RM060000 008 125,00
50 резьба 230 В 50–60 Гц RM07 008 150,00 RM070000 008 190,00
25 фланец 230 В 50–60 Гц RM25 008 158,00 RM250000 008 191,00
32 фланец 230 В 50–60 Гц RM32 008 182,00 RM320000 008 211,00
40 фланец 230 В 50–60 Гц RM40 008 185,00 RM400000 008 214,00
50 фланец 230 В 50–60 Гц RM50 008 269,00 RM500000 008 305,00
65 фланец 230 В 50–60 Гц EX 08 008 382,00 EX080000 008 491,00
80 фланец 230 В 50–60 Гц EX 09 008 472,00 EX090000 008 580,00
100 фланец 230 В 50–60 Гц EX 10 008 846,00 EX100000 008 1 038,00
125 фланец 230 В 50–60 Гц EX 11 008 1 413,00 EX110000 008 1 766,00
150 фланец 230 В 50–60 Гц EX 12 008 1 413,00 EX120000 008 1 766,00
200 фланец 230 В 50–60 Гц EX 13 008 3 925,00 EX130000 008 4 924,00

 * – латунный корпус M16/RMO N.А.
Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.



Описание и назначение

Электромагнитный клапан серии M16/RMO N.A. или M16/RM N.A. представляет собой быстродействующий, нормально открытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00091

 M16/RMО N.A. - M16/RM N.A. Нормально открытые газовые клапаны Ручной взвод



Устройство и работа

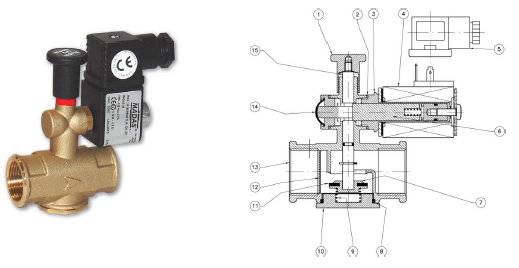

Клапан M16/RMO N.A. DN15 – DN20 – DN25 (латунный корпус)

Клапан M16/RMO N.A. DN15 – DN20 – DN25 (латунный корпус)

Клапан (Рис. 1) состоит из: рукоятка механизма возврата (1); алюминиевая шайба (2); арматура соленоида в сборе (3); соленоид (4); электрический коннектор (5); сердечник (6); затвор (7); уплотнительное кольцо (8); пружина запирающего механизма (9); нижний колпачок (10); уплотняющая прокладка (11); фильтрующий элемент (устанавливается по требованию) (12); корпус (13); кнопка ручного закрытия (только в модели M16/RMОС N.A.) (14); центральный шток (15).

Клапан M16/RM N.A. DN20 – DN25 – DN32 – DN40 – DN50 (P.макс=0,05 МПа)

 Клапан M16/RM N.A. DN20 – DN25 – DN32 – DN40 – DN50 (P.макс=0,05 МПа)

Клапан (Рис. 2) состоит из: рукоятка механизма возврата (1); электрический коннектор (2); соленоид (3); верхнее уплотнительное кольцо (4); гайка (5); корпус (6); затвор (7); уплотняющая прокладка (8); винты крепления (9); пружина запирающего механизма (10); крышка (11); алюминиевая шайба (12); латунный блок (13); уплотнительное кольцо (14).

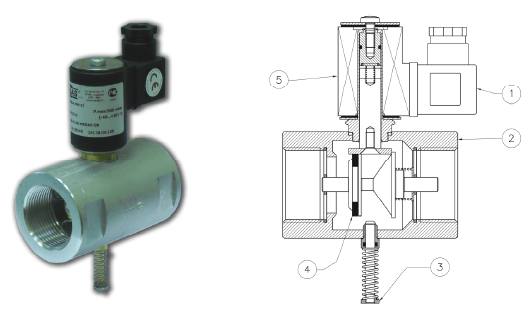

Клапан M16/RM N.A. DN32 – DN40 (P.макс=0,05 МПа), код_RTA

 Клапан M16/RM N.A. DN32 – DN40 (P.макс=0,05 МПа), код_RTA

Клапан (Рис. 3) состоит из: электрический коннектор (1); корпус (2); ручка механизма взвода (3); уплотняющая прокладка (4); соленоид (5).

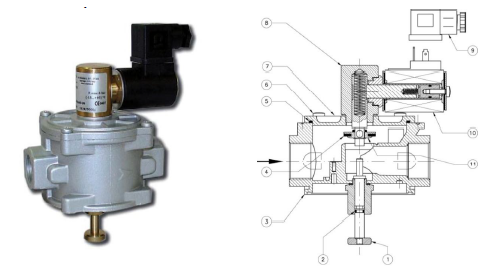

Клапан M16/RM N.A. DN20 – DN25 – DN32 – DN40 – DN50 (P.макс=0,6 МПа)

 Клапан M16/RM N.A. DN20 – DN25 – DN32 – DN40 – DN50 (P.макс=0,6 МПа)

Клапан (Рис. 3) состоит из: стержень механизма возврата (1); уплотнительное кольцо (2); корпус (3); уплотняющая прокладка (4); верхнее уплотнительное кольцо (5); винты крепления (6); крышка (7); латунный блок (8); электрический контакт (9); электрическая обмотка (10); затвор (11).

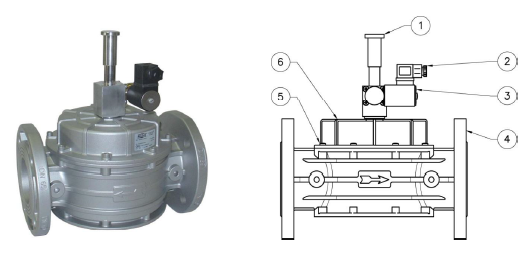

Клапан M16/RM N.A. DN65 – DN80 – DN100

 Клапан M16/RM N.A. DN65 – DN80 – DN100

Клапан (Рис. 4) состоит из: рукоятка механизма возврата (1); электрический коннектор (2); соленоид (3); корпус (4); винты крепления (5); крышка (6).

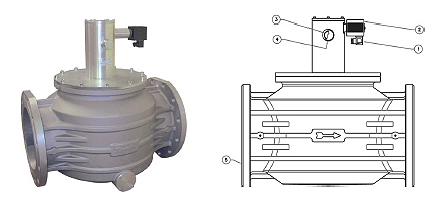

Клапан M16/RM N.A. DN125 – DN150 – DN200 – DN300

 Клапан M16/RM N.A. DN125 – DN150 – DN200 – DN300

Клапан (Рис. 5) состоит из: рукоятка механизма возврата (3); защитный колпачок (4); соленоид (2); электрический коннектор (1); корпус (5)

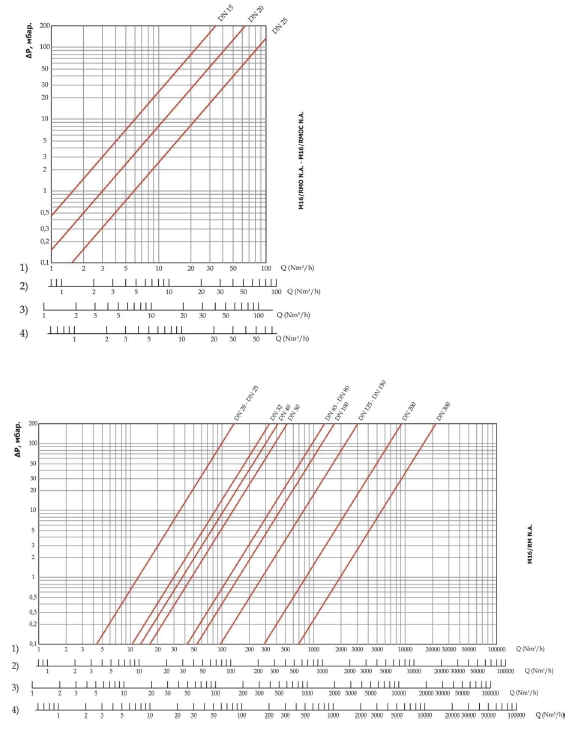

Диаграммы пропускной способности

 M16/RMО N.A. - M16/RM N.A. Нормально открытые газовые клапаны Ручной взвод

 1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

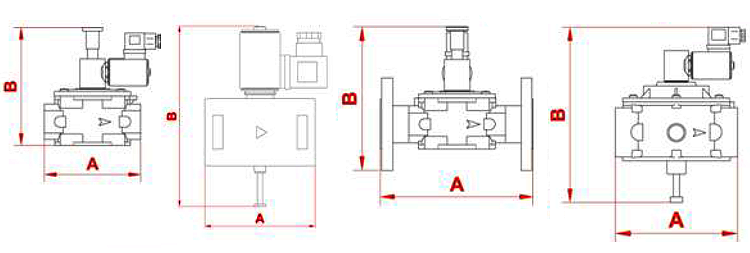

Габаритные размеры

Габаритные размеры P. макс. 0,05 МПа

Габаритные размеры P. макс. 0,05 МПа

Резьбовые соединенияФланцевые соединенияАВМасса, кг
DN 15* - 66 109 0,5
DN 20* - 66 109 0,5
DN 25* - 82 122 1
DN 20 - 120 149 1,1
DN 25 - 120 149 1,1
DN 32 - 160 196 2,1
DN 32 - 98 160 0,8
DN 40 - 160 196 2,1
DN 40 - 98 160 0,8
DN 50 - 160 216 2,3
- DN 25 192 174 3,8
- DN 32 230 245 3,5
- DN 40 230 245 3,5
- DN 50 230 245 3,5
- DN 65 290 328 6,5
- DN 80 310 335 6,9
- DN 100 350 360 11,8
- DN 125 480 445 25,9
- DN 150 480 460 27,7
- DN 200 600 540 61,5
- DN 300 737 730 103

Габаритные размеры P. макс. 0,6 МПа

Габаритные размеры P. макс. 0,6 МПа

Резьбовые соединенияФланцевые соединенияАВМасса, кг
DN 15* - 66 109 0,5
DN 20* - 66 109 0,5
DN 25* - 82 122 1
DN 20 - 120 194 1,3
DN 25 - 120 194 1,3
DN 32 - 160 230 2,1
DN 40 - 160 230 2,1
DN 50 - 160 257 2,4
- DN 25 192 194 4
- DN 32 230 267 3,5
- DN 40 230 267 3,5
- DN 50 230 267 3,5
- DN 65 290 328 6,5
- DN 80 310 335 6,9
- DN 100 350 360 11,8
- DN 125 480 445 25,9
- DN 150 480 460 27,7
- DN 200 600 540 61,5
- DN 300 737 730 103

  * - M16/RMO N.A. с латунным корпусом
