M16/RM N.C. Нормально закрытые газовые клапаны с индикатором положения Ручной взвод

Электромагнитные клапаны серии M16/RM N.C. могут оснащаться индикаторным переключателем положения с беспотенциальными контактами.
Данное устройство позволяет проверить дистанционно открытое или закрытое состояние электромагнитного клапана.
Устройство устанавливается на действующие электромагнитные клапаны, а для фланцевых соединений поставляется также в качестве комплекта запасных частей. Если переключатель уже установлен на электромагнитный клапан, для его работы достаточно только электрического подключения.
M16/RM N.C. Нормально закрытые газовые клапаны с индикатором положения Ручной взвод

Технические характеристики

Наименование параметраЗначение
Виды используемых газов метан, сжиженный газ (сухие газы), азот
Резьбовые соединения, Rp DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN 16 DN 25 ÷ DN 300 согласно ГОСТ Р 54432-2011
Напряжение 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Максимальное рабочее давление 0,05; 0,6 МПа
Температура окружающей среды от -40 до +60°С
Степень фильтрации 50 микрон (для DN65-DN300)
Степень защиты IP65
Время закрытия < 1 с
Материал сплав алюминия

Материалы изделия

  • штампованный алюминий (UNI EN 1706),
  • латунь OT-58 (UNI EN12164),
  • алюминий 11S (UNI 9002-5),
  • нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088),
  • бутадиенакрилонитрильный каучук (UNI 7702).

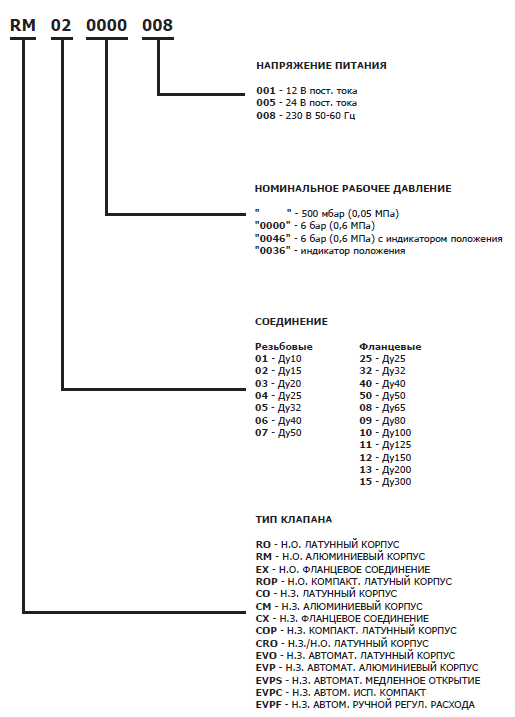

DNСоединениеНапряжениеP.max = 0,05 МПаP.max = 0,6 МПа
КодЦена, €КодЦена, €
20 резьба 230 В 50–60 Гц CM03C0036 008 206,00 CM03C0046 008 243,00
25 резьба 230 В 50–60 Гц CM04C0036 008 206,00 CM04C0046 008 243,00
32 резьба 230 В 50–60 Гц CM05C0036 008 213,00 CM05C0046 008 247,00
40 резьба 230 В 50–60 Гц CM06C0036 008 213,00 CM06C0046 008 247,00
50 резьба 230 В 50–60 Гц CM07C0036 008 283,00 CM07C0046 008 319,00
25 фланец 230 В 50–60 Гц CM25C0036 008 281,00 CM25C0046 008 331,00
32 фланец 230 В 50–60 Гц CM32C0036 008 310,00 CM32C0046 008 348,00
40 фланец 230 В 50–60 Гц CM40C0036 008 312,00 CM40C0046 008 351,00
50 фланец 230 В 50–60 Гц CM50C0036 008 385,00 CM50C0046 008 423,00
65 фланец 230 В 50–60 Гц CX08C0036 008 557,00 CX08C0046 008 684,00
80 фланец 230 В 50–60 Гц CX09C0036 008 659,00 CX09C0046 008 805,00
100 фланец 230 В 50–60 Гц CX10C0036 008 1002,00 CX10C0046 008 1263,00
125 фланец 230 В 50–60 Гц CX11C0036 008 1781,00 CX11C0046 008 2180,00
150 фланец 230 В 50–60 Гц CX12C0036 008 1781,00 CX12C0046 008 2180,00
200 фланец 230 В 50–60 Гц CX13C0036 008 4638,00 CX13C0046 008 5418,00
300 фланец 230 В 50–60 Гц CX15C0036 008 6176,00 CX15C0046 008 6891,00

Комплект для установки индикатора положения

СоединенияКодЦена, €
DN 65 - DN 80 KIT-80 82,00
DN 100 - DN 150 KIT-150 82,00
DN 200 KIT-200 82,00
DN 300 KIT-300 82,00

 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.



Описание и назначение

Электромагнитные клапаны серии M16/RM N.C. могут оснащаться индикаторным переключателем положения с беспотенциальными контактами. Данное устройство позволяет проверить дистанционно открытое или закрытое состояние электромагнитного клапана. Устройство устанавливается на действующие электромагнитные клапаны, а для фланцевых соединений поставляется также в качестве комплекта запасных частей. Если переключатель уже установлен на электромагнитный клапан, для его работы достаточно только электрического подключения.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00091

 M16/RM N.C. Нормально закрытые газовые клапаны с индикатором положения Ручной взвод

Устройство и работа

Клапан M16/RMO N.С. и M16/RM N.С. DN15 – DN50 (резьбовое соединение)

 Клапан M16/RMO N.С. и M16/RM N.С. DN15 – DN50 (резьбовое соединение)

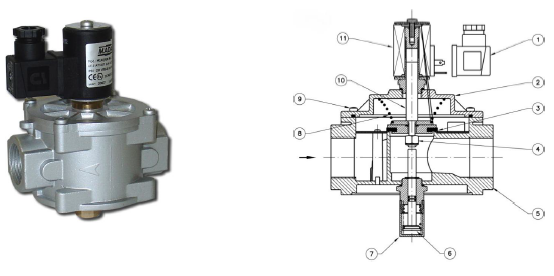

Клапан (Рис. 1) состоит из: электрический коннектор (1); крышка (2); затвор (3); гайка самоконтрящаяся (4); корпус (5); стержень механизма взвода (6); колпачок стержня механизма взвода (7); пружина запирающего механизма (8); винты крепления крышки (9); подвижный сердечник (10); соленоид (11).

Клапан M16/RM N.С. DN25 – DN50 (фланцевое соединение)

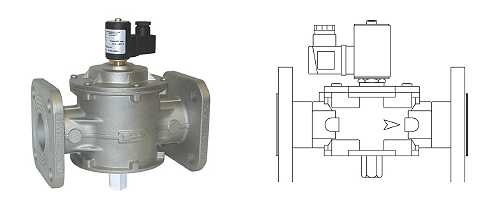

 Клапан M16/RM N.С. DN25 – DN50 (фланцевое соединение)



Клапан M16/RM N.С. DN65 – DN100

 Клапан M16/RM N.С. DN65 – DN100

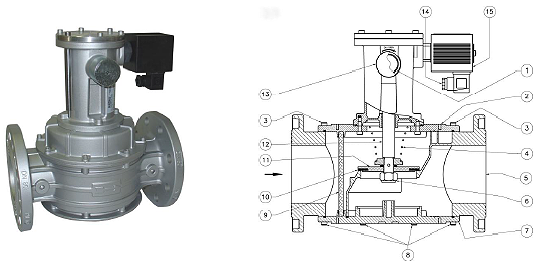

Клапан (Рис. 3) состоит из: рукоятка механизма взвода (1); крышка (2); винты крепления крышки (3); пружина запирающего механизма (4); корпус (5); гайка самоконтрящаяся (6); нижняя панель (7); винты крепления нижней панели (8); фильтрующий элемент (9); уплотняющая прокладка (10); затвор (11); центральный шток (12); колпачок рукоятки взвода (13); электрический коннектор (14); соленоид (15).

Клапан M16/RM N.С. DN125 – DN300

 Клапан M16/RM N.С. DN125 – DN300

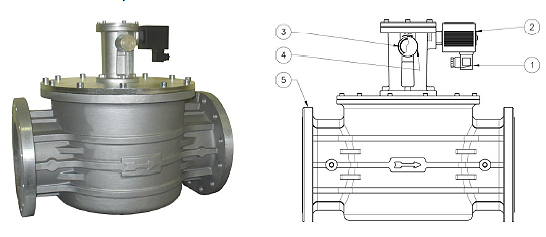

Клапан (Рис. 4) состоит из: электрический коннектор (1); соленоид (2); рукоятка механизма взвода (3); колпачок рукоятки взвода (4); алюминиевый корпус (5).

Клапаны M16/RM N.C. с индикатором положения

Электромагнитные клапаны серии M16/RM N.C. могут оснащаться индикаторным переключателем положения с беспотенциальными контактами. Данное устройство позволяет проверить дистанционно открытое или закрытое состояние электромагнитного клапана. Устройство устанавливается на действующие электромагнитные клапаны, а для фланцевых соединений поставляется также в качестве комплекта запасных частей. Если переключатель уже установлен на электромагнитный клапан, для его работы достаточно только электрического подключения.

 Клапаны M16/RM N.C. с индикатором положения

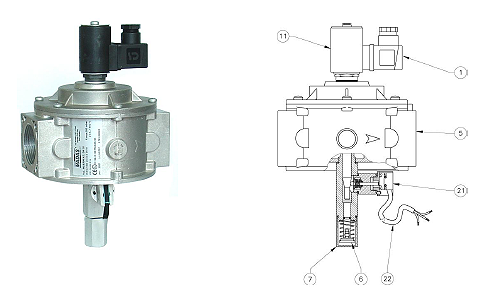

Клапан (Рис. 6) состоит из: электрический коннектор (1), корпус клапана (5), рукоятка взвода (6), колпачок стержня механизма взвода (7), соленоид (11), индикатор положения (21), соединительный кабель (22).



Диаграммы пропускной способности

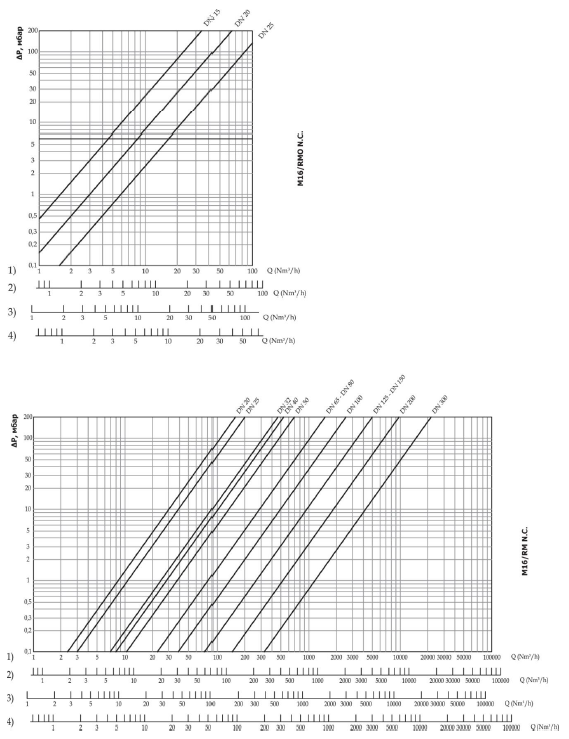

 Диаграммы пропускной способности - M16/RM N.C. Нормально закрытые газовые клапаны с индикатором положения Ручной взвод

 1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

Габаритные размеры

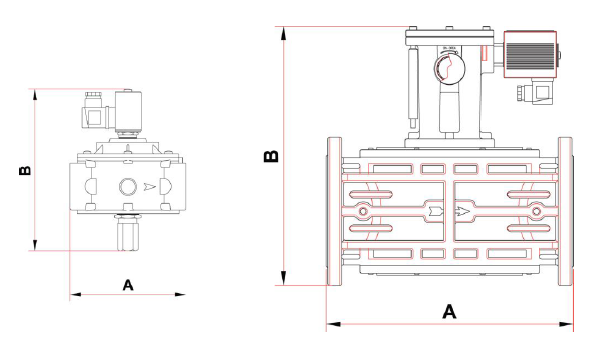

 Габаритные размеры - M16/RM N.C. Нормально закрытые газовые клапаны с индикатором положения Ручной взвод

Габариты, ммМасса, кг
Резьбовые соединенияФланцевые соединенияАВ
DN 15* - 66 133 0,6
DN 20* - 66 133 0,6
DN 25* - 82 141 0,8
DN 20 - 120 155** 159*** 1
DN 25 - 120 155** 159*** 1
DN 32 - 160 215 2
DN 40 - 160 215 2
DN 50 - 160 246 2,2
- DN 25 192 166 3,7
- DN 32 230 225 3,4
- DN 40 230 225 3,4
- DN 50 230 225 3,4
- DN 65 290 355 11,1
- DN 80 310 363 11,4
- DN 100 350 363 15,8** 19,2***
- DN 125 480 460 30,7
- DN 150 480 460 33,2
- DN 200 600 540 61,5
- DN 300 737 730 103

 * = M16/RMO N.С. с латунным корпусом ** = Р.макс. = 0,05 Мпа
*** = Р.макс. = 0,6 Мпа
