Заслонки регулирующие серии RGSF

Заслонки регулирующие серии RGSF разработаны для контроля объема газа, поступающего к горелке с модулирующей частотой на одну или две прогрессирующие стадии.
Заслонки управляются электро механизмом, который определяет положение дросселя; время движения зависит от типа используемого серводвигателя.
Применение:
- применяются для горячего воздуха, природного газа, бытового газа, сжиженного нефтяного газа, и других горючих неагрессивных материалов;
- низкие потери давления;
- минимальный уровень необходимого техобслуживания;
- соотношение модуляции 1:10;
Заслонка регулирующая должна быть установлена между двумя фланцами, в соответствии
с нормативом EN- 1092; в качестве уплотнителя могут использоваться эластичные прокладки из паронита или резины. Длина участков на входе и выходе должна составлять 2хDN.
Соответствие: Сертификат ТР № C-IT.МГ03.B.00091
Заслонки регулирующие серии RGSF

Технические характеристики

Наименование параметраЗначение
Применение метан, сжиженный газ (сухие газы), азот
Cоединения DN 50 ÷ DN 125 согласно EN 10226
Температура окружающей среды от -40 до +70°С
Максимальное рабочее давление 50,0 кПа
Максимальный перепад давления 10,0 кПа
Регулируемый угол 90°
Материал корпуса сплав алюминия
Материал вала нержавеющая сталь
Материал уплотнения NBR (маслостойкая резина)

Материалы изделия

  • Корпус: 11S алюминий (UNI 9002-5)
  • Ось: нержавеющая сталь (UNI EN 10088)
  • Уплотняющие прокладки: бутадиенакрилонитрильный каучук (UNI 7702)
DNСоединениеСферическая зонаКОДЦена, €Габариты, мм
ABCD
50 межфланцевое 30° RG50SF30 008 776,00 165 125 152 40
65 RG65SF30 008 806,00 185 145 173 44
80 RG80SF30 008  825,00 200 160 188 50
100 RG100SF30 008 920,00 200 180 206 58
125 RG125SF30 008 1010,00 250 210 236 65
150 RG150SF30 008 1110,00 279 240 266 80

Заслонки комплектуются одним из следующих приводов Belimo:

Открыто - закрыто
24V~/=   LM24A
1 вспомогательный переключатель LM24A-S
230V~   LM230A
1 вспомогательный переключатель LM230A-S



Плавное регулирование: Управляющий сигнал 0...10V=, 100кОм/ обратная связь 2...10V=, макс 1 мА
24V~/= LM24A-SR
230V~ LM230ASR



C изменяемыми параметрами
24V~/= LM24A-MF

Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.

Описание и назначение

Заслонки регулирующие серии RGSF разработаны для контроля объема газа, поступающего к горелке с модулирующей частотой на одну или две прогрессирующие стадии.
Заслонки управляются электро механизмом, который определяет положение дросселя; время движения зависит от типа используемого серводвигателя.

Применение:

  • применяются для горячего воздуха, природного газа, бытового газа, сжиженного нефтяного газа, и других горючих неагрессивных материалов.
  • низкие потери давления
  • минимальный уровень необходимого техобслуживания
  • соотношение модуляции 1:10

Заслонка регулирующая должна быть установлена между двумя фланцами, в соответствии с нормативом EN- 1092; в качестве уплотнителя могут использоваться эластичные прокладки из паронита или резины. Длина участков на входе и выходе должна составлять 2хDN.
Соответствие: Сертификат ТР № C-IT.МГ03.B.00091

 Заслонки регулирующие серии RGSF





Устройство и работа

Электропривод LM24A-SRЭлектропривод LM24A-SR

Принцип действия

Электропривод управляется стандартным управляющим сигналом 0…10 В. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Простая установка непосредственно на вал заслонки Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

  • Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
  • Настраиваемый угол поворот. Угол поворота настраивается при помощи механических упоров.
  • Высокая функциональная надежность. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Электропривод LM230ASRЭлектропривод LM230ASR

Принцип действия

Электропривод управляется стандартным управляющим сигналом 0…10 В =. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.

  • Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
  • Настраиваемый угол поворота. Угол поворота настраивается при помощи механических упоров.
  • Высокая функциональная надежность. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
  • Угол поворота настраивается при помощи механических упоров.

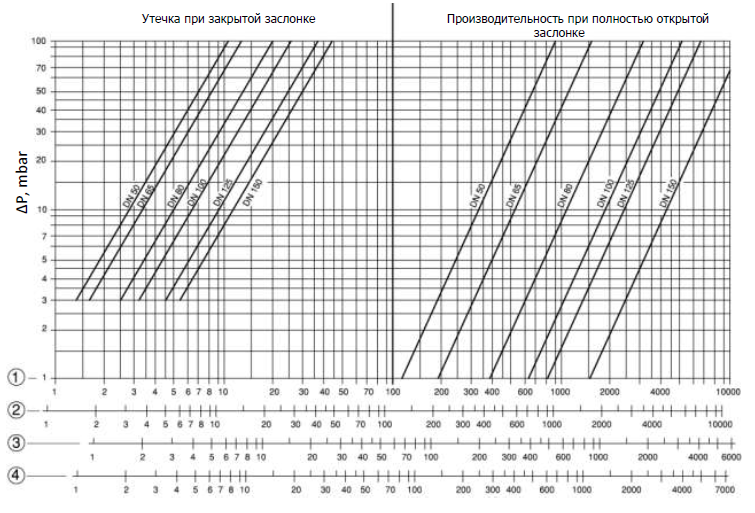

Диаграммы пропускной способности



 Заслонки регулирующие серии RGSF



 1) метан; 2) воздух; 3) сжиженный газ; 4) сжиженный нефтяной газ

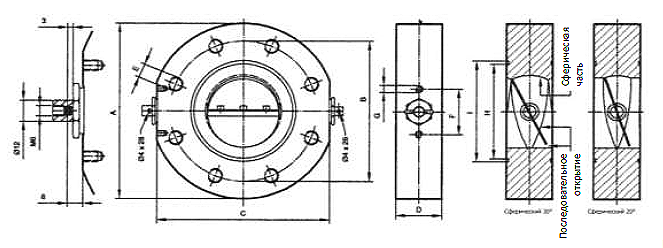

Габаритные размеры



 Заслонки регулирующие серии RGSF - Диаграммы пропускной способности

Общие габариты, ммВес, кг
Соединениясферическая зонаABCDEFGуплотнительное кольцо
DN 50 20° 165 125 152 40 n°4 - M16 52 M6 92.8/100 - 2-154 2,9
DN 65 20° 185 145 173 44 n°4 - M16 52 M6 107.8/100 - 2-154 3,5
DN 80 20° 200 160 188 50 n°8 - M16 52 M6 107.8/100 - 2-154 4,5
DN 100 20° 220 180 206 58 n°8 - M16 52 M6 144.8/100 - 2-154 5,5
DN 125 20° 250 210 236 65 n°8 - M16 52 M6 144.8/100 - 2-154 8,0
DN 150 20° 279 240 266 80 Ø23 52 M6 - 9,0



Скачать PDF
