MN28 Автоматические нормально закрытые клапаны для дизельного топлива и мазута

Электромагнитный клапан серии MN28 представляет собой быстродействующий, нормально закрытый автоматический клапан.

Клапан предназначен для использования в качестве запорно-регулирующего органа
трубопроводных магистралей и горелочных устройств с рабочей средой в виде газойля, мазута и дизельного топлива с давлением до 0,8 МПа. Клапаны имеют большое проходное сечение и, этим самым обеспечивают низкую потерю давления.

Все детали электромагнитного клапана МN28, которые непосредственно контактируют с рабочей средой, сделаны из алюминия, латуни и нержавеющей стали; кольцевые уплотнения из витона. Быстрое время открытия/закрытия позволяет применять клапан МN28 в системах, где необходимо точное дозирование жидкостей.
MN28 Автоматические нормально закрытые клапаны для дизельного топлива и мазута

Технические характеристики

Наименование параметраЗначение
Применение дизельное топливо, мазут
Резьбовые соединения DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения DN25 ÷ DN50 согласно ГОСТ Р 54432-2011
Температура окружающей среды от –5 до +60°С
Напряжение 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Максимальное рабочее давление (12 B пост тока) 0,4 МПа (24В пост. тока, 230В/50-60 Гц) 0,8 МПа
Уровень защиты IP65
Материал сплав алюминия
Максимальная вязкость 80Е (энглер)

Материалы изделия

  • штампованный алюминий (UNI EN 1706),
  • латунь OT-58 (UNI EN 12164),
  • нержавеющая сталь марки 430 F (UNI EN 10088),
  • бутадиенакрилонитрильный каучук (UNI 7702),
  • витон («Viton» - фторуглеродистый каучук).
DNСоединениеНапряжениеКодЦена, €
20 резьба 230 В 50–60 Гц AN03 008 276,00
25 резьба 230 В 50–60 Гц AN04 008 276,00
32 резьба 230 В 50–60 Гц AN05 008 355,00
40 резьба 230 В 50–60 Гц AN06 008 355,00
50 резьба 230 В 50–60 Гц AN07 008 386,00



DNСоединениеНапряжениеКодЦена, €
25 фланец 230 В 50–60 Гц AN25 008 344,00
32 фланец 230 В 50–60 Гц AN32 008 412,00
40 фланец 230 В 50–60 Гц AN40 008 415,00
50 фланец 230 В 50–60 Гц AN50 008 449,00

 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.

 Данные клапаны могут поставляться с индикатором положения.

Описание и назначение

Электромагнитный клапан MN28 надежно работает даже в самых тяжелых условиях эксплуатации. Имеет большое проходное сечение и этим самым низкую потерю давления. Особая конструкция клапана предотвращает заедание штифта, вызванного как высоким давлением на входе, так и сильной депрессией на выходе.

Все детали электромагнитного клапана MN28, которые непосредственно контактируют с жидкостью, сделаны из латуни и нержавеющей стали; кольцевые уплотнения сделаны из viton®. По сравнению с другими моделями – управляемыми мембраной – клапан MN28 может работать беспрерывно даже в замкнутых системах с дифференциальным давлением от 0 до 0,8 МПа. Очень быстрое время открытия/закрытия позволяет применять клапан MN28 в системах, где необходимо точное дозирование жидкостей.

Электромагнитный клапан серии MN28 представляет собой быстродействующий, нормально закрытый автоматический клапан. Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и горелочных устройств с рабочей средой в виде газойля, дизельного топлива, бензина и других нефтепродуктов с давлением до 0,8 МПа. Клапаны имеют большое проходное сечение и, этим самым обеспечивают низкую потерю давления. Все детали электромагнитного клапана МN28, которые непосредственно контактируют с рабочей средой, сделаны из алюминия и нержавеющей стали; кольцевые уплотнения из витона. Быстрое время открытия / закрытия позволяет применять клапан МN28 в системах, где необходимо точное дозирование жидкостей.



Соответствие: Сертификат ТР № C-IT.МГ03.B.00091

 MN28 Автоматические нормально закрытые клапаны для дизельного топлива и мазута



Устройство и работа

 MN28 Автоматические нормально закрытые клапаны для дизельного топлива и мазута

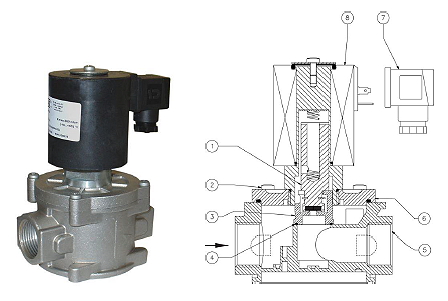

Клапан (рис. 1) состоит из: подвижный сердечник (1); винты крепления крышки (2); затвор (3); уплотнительное кольцо (4); корпус (5); крышка (6); электрический коннектор (7); электромагнитная катушка (8).

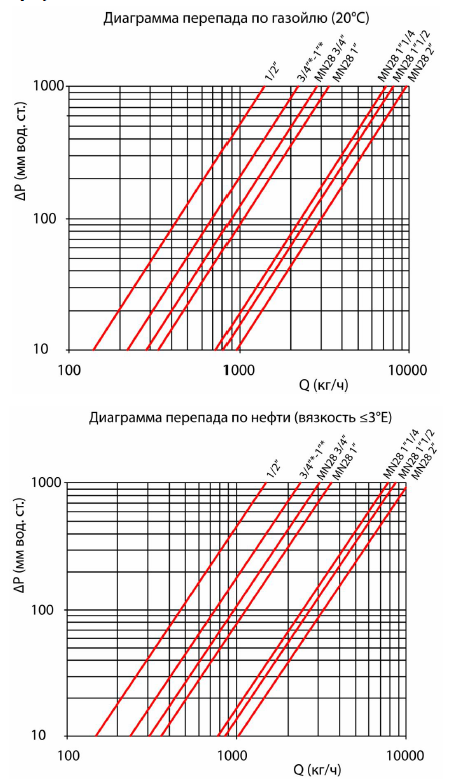

Диаграммы пропускной способности

Диаграммы пропускной способности - MN28 Автоматические нормально закрытые клапаны для дизельного топлива и мазута

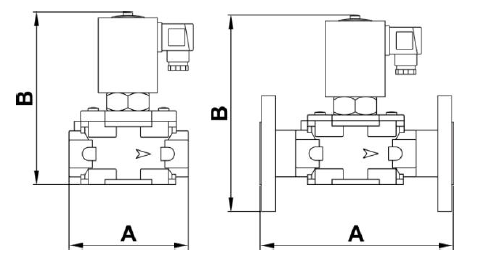

Габаритные размеры

Габаритные размеры - MN28 Автоматические нормально закрытые клапаны для дизельного топлива и мазута

Резьбовые соединенияФланцевые соединенияГабариты, ммМасса, кг
АВ
DN 20 - 120 175 2,1
DN 25 - 120 175 2,1
DN 32 - 160 200 3,4
DN 40 - 160 200 3,4
DN 50 - 160 223 3,6
- DN 25 192 230 4,8
- DN 32 230 245 4,8
- DN 40 230 245 4,8
- DN 50 230 245 4,8



Скачать PDF
