Промышленное газовое оборудование MADAS Автоматические нормально закрытые клапаны M15-1 Автоматические нормально закрытые клапаны для дизельного топливаM15-1 Автоматические нормально закрытые клапаны для дизельного топлива
Клапан предназначен для использования в качестве запорно-регулирующего органатрубопроводных магистралей и горелочных устройств с рабочей средой в виде газойля с давлением до 0,4 МПа. Все детали электромагнитного клапана М15-1, которые непосредственно контактируют с рабочей средой, сделаны из латуни и нержавеющей стали; кольцевые уплотнения сделаны из витона.
Быстрое время открытия/закрытия позволяет применять клапан М15-1 в системах, где необходимо точное дозирование жидкостей.
Технические характеристики
-
Наименование параметра Значение Применение дизельное топливо Резьбовые соединения DN 10 - DN 15 согласно EN 10226 Температура окружающей среды от -5 до +60°С Напряжение 12В пост. тока, 24В пост. тока, 230В/50-60 Гц Максимальное рабочее давление 0,4 МПа Проходное сечение ∅ 5,6 мм Уровень защиты IP65 Материал латунь Материалы изделия
- латунь OT-58 (UNI EN 12164),
- нержавеющая сталь марки 430 F (UNI EN10088),
- бутадиенакрилонитрильный каучук (UNI 7702),
- витон (Viton - фторуглеродистый каучук).
DN Соединение Напряжение P. max = 0,4 МПа Код Цена, € 10 резьба 230 B 50–60 Гц AO01 008 41.00 15 резьба 230 B 50–60 Гц AO02 008 41.00 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
Описание и назначение
-
Электромагнитный клапан серии M15-1 представляет собой быстродействующий, нормально закрытый автоматический клапан. Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и горелочных устройств с рабочей средой в виде газойля с давлением до 0,4 МПа. Все детали электромагнитного клапана М15-1, которые непосредственно контактируют с рабочей средой, сделаны из латуни и нержавеющей стали; кольцевые уплотнения сделаны из витона. Быстрое время открытия / закрытия позволяет применять клапан М15-1 в системах, где необходимо точное дозирование жидкостей.
Все детали электромагнитного клапана М15-1, которые непосредственно контактируют с жидкостью, сделаны из латуни и нержавеющей стали; кольцевые уплотнения сделаны из viton®. Клапан может использоваться в системах подачи дизельного топлива и других неагрессивных жидкостей. Клапан функционирует как нормально закрытый и открывается только, когда на электрическую катушку подается напряжение. По сравнению с другими моделями – управляемыми мембраной – клапан М15-1 может работать беспрерывно даже в замкнутых системах с дифференциальным давлением от 0 до 4 бар. Очень быстрое время открытия/закрытия позволяет применять клапан М15-1 в системах, где необходимо точное дозирование жидкостей.
Соответствие: Сертификат ТР № C-IT.МГ03.B.00091
Устройство и работа
-

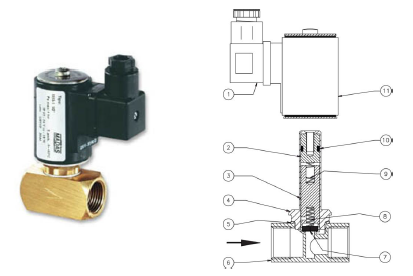

Клапан (рис. 1) состоит из: электрический коннектор (1); неподвижный сердечник (2); подвижный сердечник (3); кожух (4); алюминиевая шайба (5); корпус (6); прокладка из фторуглеродистого каучука (7); пружина сальника (8); пружина (9); уплотнительное кольцо (10); электрическая катушка (11)
Габаритные размеры
-
Габаритные размеры, мм Масса DN Соединение A B кг AO01 DN 10 50 90 0,5 AO02 DN 15 50 90 0,5 Скачать PDF
-
