EVPF/NC Автоматические нормально закрытые газовые клапаны. С регулятором расхода

Электромагнитный клапан серии EVPF/NC представляет собой быстродействующий, нормально закрытый клапан, имеющий ручную регулировку расхода, открывающийся при поступлении напряжения на электромагнитную катушку и закрывающийся при его отсутствии.

Клапан предназначен для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.

Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств.
EVPF/NC Автоматические нормально закрытые газовые клапаны. С регулятором расхода

Технические характеристики

Наименование параметраЗначение
Виды используемых газов метан, сжиженный газ (сухие газы)
Резьбовые соединения, Rp: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения DN25 ÷ DN200 согласно ГОСТ Р 54432-2011
Максимальное рабочее давление 0,036 -0,1-0,3-0,6 МПа
Температура окружающей среды от -40 до +60°С
Максимальная температура поверхности 85°С
Напряжение питания 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Время закрытия < 1 с
Время открытия 13c)
Группа 2
Степень защиты IP65
Встроенный ручной регулятор расхода
Материал сплав алюминия

Материалы изделия

  • Штампованный алюминий (UNI EN 1706)
  • Латунь OT-58 (UNI EN 12164)
  • Алюминий 11S (UNI 9002-5)
  • Нержавеющая оцинкованная сталь
  • Нержавеющая сталь марки 430 F (UNI EN 10088)
  • Бутадиенакрилнитрильный каучук (UNI 7702)
  • Нейлон 30% (UNI EN ISO 11667)
МодификацияDNСоединениеP.max, МПаЦена, €
EVPF02 008 15 резьба 0.036 81
EVPF02 108 15 резьба 0.1 118
EVPF02 308 15 резьба 0.3 128
EVPF02 608 15 резьба 0.6 145
EVPF03 008 20 резьба 0.036 81
EVPF03 108 20 резьба 0.1 118
EVPF03 308 20 резьба 0.3 128
EVPF03 608 20 резьба 0.6 145
EVPCF04 008 25 резьба 0.036 115
EVPCF25 008 25 фланец 0.036 189
EVPCF04 108 25 резьба 0.1 123
EVPCF25 108 25 фланец 0.1 187
EVPF04 308 25 резьба 0.3 134
EVPF25 308 25 фланец 0.3 207
EVPF04 608 25 резьба 0.6 150
EVPF25 608 25 фланец 0.6 221
EVPCF05 008 32 резьба 0.036 195
EVPCF32 008 32 фланец 0.036 249
EVPCF05 108 32 резьба 0.1 237
EVPCF32 108 32 фланец 0.1 304
EVPF05 308 32 резьба 0.3 339
EVPF32 308 32 фланец 0.3 394
EVPF05 608 32 резьба 0.6 378
EVPF32 608 32 фланец 0.6 465
EVPCF06 008 40 резьба 0.036 195
EVPCF40 008 40 фланец 0.036 250
EVPCF06 108 40 резьба 0.1 237
EVPCF40 108 40 фланец 0.1 306
EVPF06 308 40 резьба 0.3 339
EVPF40 308 40 фланец 0.3 396
EVPF06 608 40 резьба 0.6 378
EVPF40 608 40 фланец 0.6 467
EVPCF07 008 50 резьба 0.036 218
EVPCF50 008 50 фланец 0.036 276
EVPCF07 108 50 резьба 0.1 248
EVPCF50 108 50 фланец 0.1 337
EVPF07 308 50 резьба 0.3 355
EVPF50 308 50 фланец 0.3 398
EVPF07 608 50 резьба 0.6 397
EVPF50 608 50 фланец 0.6 470
EVPCF08 108 65 фланец 0.1 479
EVPF08 308 65 фланец 0.3 861
EVPF08 608 65 фланец 0.6 885
EVPCF08 008 65 фланец 0.036 393
EVPCF09 008 80 фланец 0.036 550
EVPCF09 108 80 фланец 0.1 628
EVPF09 308 80 фланец 0.3 877
EVPF09 608 80 фланец 0.6 908
EVPCF10 008 100 фланец 0.036 677
EVPCF10 108 100 фланец 0.1 814
EVPF10 608 100 фланец 0.6 1165
EVPF11 008 125 фланец 0.036 2100
EVPF11 108 125 фланец 0.1 2130
EVPF11 308 125 фланец 0.3 2395
EVPF11 608 125 фланец 0.6 2442
EVPF12 008 150 фланец 0.036 2100
EVPF12 108 150 фланец 0.1 2130
EVPF12 308 150 фланец 0.3 2395
EVPF12 608 150 фланец 0.6 2442
EVPF13 008 200 фланец 0.036 3879
EVPF13 108 200 фланец 0.1 4030
EVPF13 308 200 фланец 0.3 4424
EVPF13 608 200 фланец 0.6 4538



Описание и назначение

EVP/NC – автоматические нормально закрытые двухпозиционные электромагнитные клапаны со встроенным механическим регулятором расхода, которые открываются при поступлении напряжения на катушку и закрываются при его отсутствии. Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.
Клапаны серии EVP/NC могут работать в системе автоматического контроля герметичности газогорелочных устройств.

Соответствие: Сертификат Соответствия ГОСТ Р № C-IT.МГ03.B.00092

 EVP/NC Автоматические нормально закрытые газовые клапаны. С регулятором расхода



Устройство и работа

Клапан EVPF/NC DN15 – DN20 – DN25

 Клапан EVPF/NC DN15 – DN20 – DN25

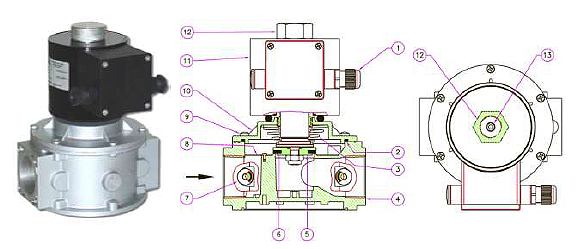

Клапан (рис. 1) состоит из: электрический коннектор (1); верхнее уплотнительное кольцо (2); пружина запирающего механизма (3); корпус (4); затвор (5); манжета затвора (6); заглушка (7); фильтрующая сетка* (8) (опция); винт (9); крышка (10); электромагнитная катушка (11); винт крепления электромагнитной катушки (12); винт регулировки расхода (13).

 * - только для клапанов с давлением 0,036 МПа и 0,1 МПа.

Клапан EVPF/NC DN32 – DN40 – DN50

 Клапан EVPF/NC DN32 – DN40 – DN50

Клапан рис. 2 состоит из: электрический коннектор (1); верхнее уплотнительное кольцо (2); пружина запирающего механизма (3); корпус (4); затвор (5); манжета затвора (6); заглушка (7); фильтрующая сетка* (8); винты крепления крышки (9); крышка (10); электромагнитная катушка (11); гайка крепления электромагнитной катушки (12); винт регулировки расхода (13).
* - только для клапанов с давлением 0,036 МПа и 0,1 МПа.

Клапан EVPF/NC DN65 – DN80 – DN100 – DN125 – DN150

Клапан EVPF/NC DN65 – DN80 – DN100 – DN125 – DN150

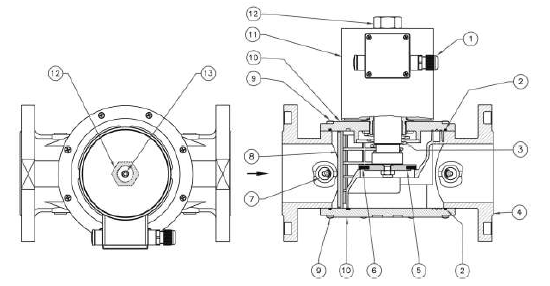

Клапан рис. 3 состоит из: электрический коннектор (1); уплотнительные кольца (2); пружина запирающего механизма (3); корпус (4); затвор (5); манжета затвора (6); заглушка (7); крышка нижняя (10); фильтрующий элемент 50 микрон (8); винты (9); крышка (10); электромагнитная катушка (11); гайка крепления электромагнитной катушки (12); винт регулировки расхода (13).
* - только для клапанов с давлением 0,036 МПа.

Клапан EVPF/NC с индикатором положения

Клапан EVPF/NC с индикатором положения

Электромагнитные клапаны серии EVPF/NC могут оснащаться индикаторным переключателем положения с беспотенциальными контактами. Данное устройство позволяет дистанционно проверить открытое или закрытое состояние электромагнитного клапана.

Технические характеристики индикатора положения

Степень защиты: IP65
Температура окружающей среды: от -40 до +60°С
Подсоединение: DIN 43650 (СЭ11)
Максимальный ток: 1A (при U=230В/50Гц)
Макс. кол-во циклов (без нагрузки): 120 циклов/минуту.

Диаграммы пропускной способности

 EVPF/NC Автоматические нормально закрытые газовые клапаны. С регулятором расхода

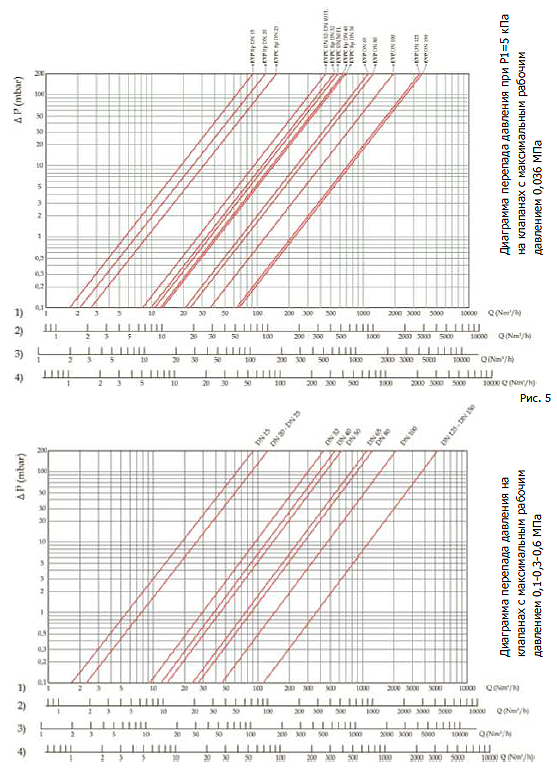

 1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

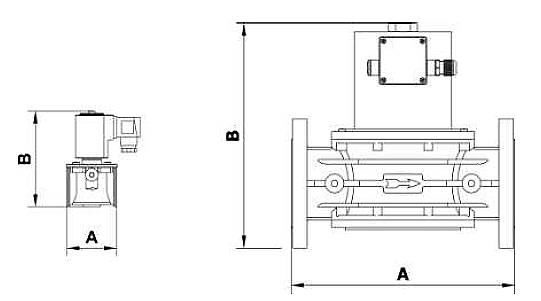

Габаритные размеры

 EVPF/NC Автоматические нормально закрытые газовые клапаны. С регулятором расхода

ТипDNСоединениеAB
EVPF02 DN 15 резьба 70 150
EVPF03 DN 20 резьба 70 150
EVPСF04 DN 25 резьба  70 150
EVPF05/EVPCF05 DN 32 резьба 160 210 / 225
EVPF06/EVPCF06 DN 40 резьба 160 210 / 225
EVPF07/ EVPCF07 DN 50 резьба 160 235 / 225
EVPСF25 DN 25 фланец 142 195
EVPF32/EVPCF32 DN 32 фланец 230 261 / 252
EVPF40/EVPCF40 DN 40 фланец 230 261 / 252
EVPF50/EVPCF50 DN 50 фланец 230 261 / 252
EVPF08 DN 65 фланец 290 321
EVPF09 DN 80 фланец 310 328
EVPF10 DN 100 фланец 350 389
EVPF11 DN 125 фланец 480 570
EVPF12 DN 150 фланец 480 570



Скачать PDF
