EVPS/NC Автоматические нормально закрытые газовые клапаны. С медленным открытием и датчиком положения

Электромагнитные клапаны EVP/NC с функцией медленного открытия «EVPS», откры-
ваются, в течение 20 сек.
Время открытия зависит от настройки и может быть задано в диапазоне от 1 до 20 секунд.
Электромагнитные клапаны с медленным открытием предназначены для использования в
качестве клапана безопасности, устанавливаемого на вводе в котельную, с возможностью обеспечения безопасной работы устройств, чувствительных к «пневмоударам».
Рекомендован к применению перед счетчиками газа RVG.
EVPS/NC Автоматические нормально закрытые газовые клапаны. С медленным открытием и датчиком положения

Технические характеристики

Материалы изделия

  • Штампованный алюминий (UNI EN 1706)
  • Латунь OT-58 (UNI EN 12164)
  • Алюминий 11S (UNI 9002-5)
  • Нержавеющая оцинкованная сталь
  • Нержавеющая сталь марки 430 F (UNI EN 10088)
  • Бутадиенакрилнитрильный каучук (UNI 7702)
  • Нейлон 30% (UNI EN ISO 11667)
DNСоединениеP. max = 1 бар (0,1 МПа)P. max = 3 бар (0,3 МПа)P. max = 6 бар (0,6 МПа)
КодЦенаКодЦенаКодЦена
15 резьба EVPS02 108 167,00 EVPS02 308 178,00 EVPS02 608 194,00
20 резьба EVPS03 108 167,00 EVPS03 308 178,00 EVPS03 608 194,00
25 резьба EVPS04 108 173,00 EVPS04 308 184,00 EVPS04 608 200,00
32 резьба EVPCS05 108 282,00 EVPS05 308 384,00 EVPS05 608 424,00
40 резьба EVPCS06 108 282,00 EVPS06 308 384,00 EVPS06 608 424,00
50 резьба EVPCS07 108 294,00 EVPS07 308 400,00 EVPS07 608 442,00
25 фланец EVPS25 108 242,00 EVPS25 308 256,00 EVPS25 608 270,00
32 фланец EVPCS32 108 359,00 EVPS32 308 439,00 EVPS32 608 510,00
40 фланец EVPCS40 108 361,00 EVPS40 308 441,00 EVPS40 608 513,00
50 фланец EVPCS50 108 363,00 EVPS50 308 443,00 EVPS50 608 515,00
65 фланец EVPСS08 108 708,00 EVPS08 308 992,00 EVPS08 608 1 016,00
80 фланец EVPСS09 108 774,00 EVPS09 308 1 008,00 EVPS09 608 1 022,00
100 фланец EVPCS10 108 951,00 EVPCS10 308 1 058,00 EVPS10 608 1 297,00
125 фланец EVPS11 108 2 413,00 EVPS11 308 2 655,00 EVPS11 608 2 702,00
150 фланец EVPS12 108 2 413,00 EVPS12 308 2 655,00 EVPS12 608 2 702,00
200 фланец EVPS13 108 5 756,00 EVPS13 308 5 850,00 EVPS13 608 5 977,00

 С датчиком положения

DNСоединениеP. max = 1 бар (0,1 МПа)P. max = 3 бар (0,3 МПа)P. max = 6 бар (0,6 МПа)
КодЦенаКодЦенаКодЦена
15 резьба EVPS020036 108 237,00 EVPS020036 308 246,00 EVPS020036 608 264,00
20 резьба EVPS030036 108 237,00 EVPS030036 308 246,00 EVPS030036 608 264,00
25 резьба EVPS040036 108 242,00 EVPS040036 308 252,00 EVPS040036 608 270,00
32 резьба EVPCS050036 108 352,00 EVPS050036 308 452,00 EVPS050036 608 493,00
40 резьба EVPCS060036 108 352,00 EVPS060036 308 452,00 EVPS060036 608 493,00
50 резьба EVPCS070036 108 363,00 EVPS070036 308 469,00 EVPS070036 608 512,00
25 фланец EVPS250036 108 311,00 EVPS250036 308 326,00 EVPS250036 608 340,00
32 фланец EVPCS320036 108 428,00 EVPS320036 308 508,00 EVPS320036 608 580,00
40 фланец EVPCS400036 108 430,00 EVPS400036 308 510,00 EVPS400036 608 582,00
50 фланец EVPCS500036 108 433,00 EVPS500036 308 513,00 EVPS500036 608 584,00
65 фланец EVPCS080036 108 835,00 EVPS080036 308 1 087,00 EVPS080036 608 1 111,00
80 фланец EVPСS090036 108 901,00 EVPS090036 308 1 103,00 EVPS090036 608 1 117,00
100 фланец EVPСS100036 108 1 020,00 EVPS100036 308 1 340,00 EVPS100036 608 1 372,00
125 фланец EVPS110036 108 2 535,00 EVPS110036 308 2 777,00 EVPS110036 608 2 824,00
150 фланец EVPS120036 108 2 535,00 EVPS120036 308 2 777,00 EVPS120036 608 2 824,00
200 фланец EVPS130036 108 5 866,00 EVPS130036 308 5 960,00 EVPS130036 608 6 087,00

 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.



Описание и назначение

Электромагнитные клапаны EVP/NC с функцией медленного открытия «EVPS», открываются, в течение 20 сек. Время открытия зависит от настройки и может быть задано в диапазоне от 1 до 20 секунд. Электромагнитные клапаны с медленным открытием предназначены для использования в качестве клапана безопасности, устанавливаемого на вводе в котельную, с возможностью обеспечения безопасной работы устройств, чувствительных к «пневмоударам». Рекомендован к применению перед счетчиками газа RVG.

Электромагнитный клапан серии EVP/NC с медленным открытием представляет собой быстродействующий, нормально закрытый клапан, открывающийся при поступлении напряжения на электромагнитную катушку в течение 1-20 секунд и мгновенно закрывающийся при его отсутствии. Клапан предназначен для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности. Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств.

 EVPS/NC Автоматические нормально закрытые газовые клапаны. С медленным открытием и датчиком положения



Устройство и работа

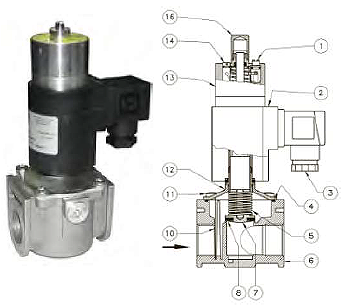

Клапан EVP/NC DN15 – DN20 – DN25

Клапан EVP/NC DN15 – DN20 – DN25

Клапан (рис. 1) состоит: винт регулировки скорости открытия (1); электромагнитная катушка (2); электрический коннектор (3); прокладка (4); пружина (5); корпус (6); затвор (7); манжета затвора (8); фильтрующая сетка* (10); винт (11), крышка (12), гидравлический тормоз (13), колпачок тормоза (16).

* - только для клапанов с давлением 0,036 МПа.
Внимание! Запрещается откручивать колпачок 16 при наличии давления перед клапаном.

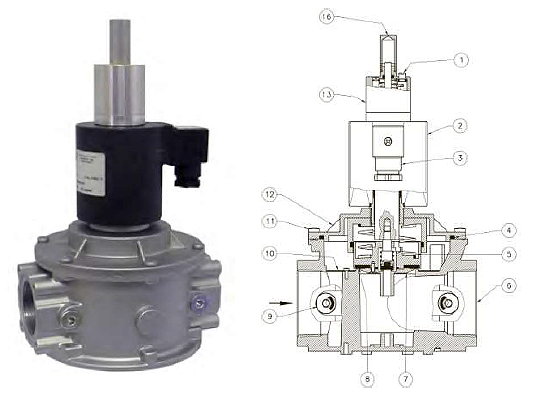

Клапан EVP/NC DN32 – DN40 – DN50

Клапан EVP/NC DN32 – DN40 – DN50

Клапан рис. 2 состоит: винт регулировки скорости открытия (1); электромагнитная катушка (2); электрический коннектор (3); прокладка (4); пружина (5); корпус (6); затвор (7); манжета затвора (8); заглушка (9), фильтрующая сетка* (10); винт (11), крышка (12), гидравлический тормоз (13), колпачок тормоза (16).
* - только для клапанов с давлением 0,036 МПа.

Внимание! Запрещается откручивать колпачок 16 при наличии давления перед клапаном.

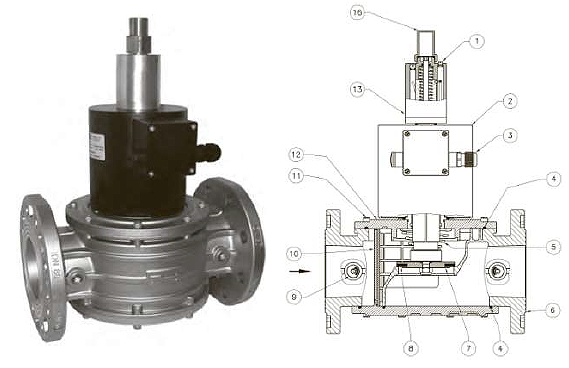

Клапан EVP/NC DN65 – DN80 – DN100 – DN125 – DN150

Клапан EVP/NC DN65 – DN80 – DN100 – DN125 – DN150

Клапан рис. 3 состоит: винт регулировки скорости открытия (1); электромагнитная катушка (2); электрический коннектор (3); прокладка (4); пружина (5); корпус (6); затвор (7); манжета затвора (8); заглушка (9), фильтрующий элемент 50 мкр* (10); винт (11), крышка (12), гидравлический тормоз (13), колпачок тормоза (16).
* - только для клапанов с давлением 0,036 МПа.
Внимание! Запрещается откручивать колпачок 16 при наличии давления перед клапаном.

Клапан EVP/NC с медленным открытием и индикатором положения

Клапан EVP/NC с медленным открытием и индикатором положения

Электромагнитные клапаны серии EVP/NC с медленным открытием могут оснащаться индикатором положения с беспотенциальными контактами. Данное устройство позволяет дистанционно проверить открытое или закрытое состояние электромагнитного клапана.

Технические характеристики индикатора положения

  • Степень защиты: IP65
  • Температура окружающей среды: от -40 до +60°С
  • Подсоединение: DIN 43650 (СЭ11)
  • Максимальный ток: 1A (при U=230В/50Гц)
  • Макс. кол-во циклов (без нагрузки): 120 циклов/минуту.

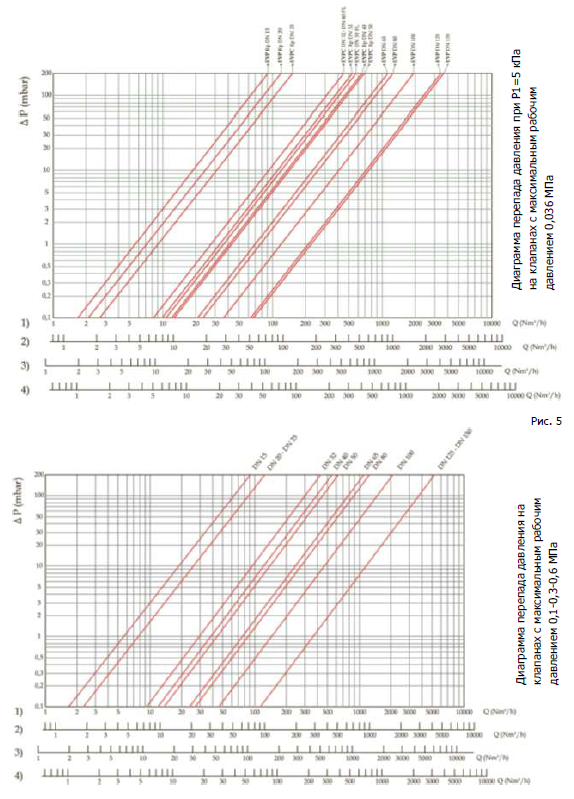

Диаграммы пропускной способности

 EVPS/NC Автоматические нормально закрытые газовые клапаны. С медленным открытием и датчиком положения

 1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

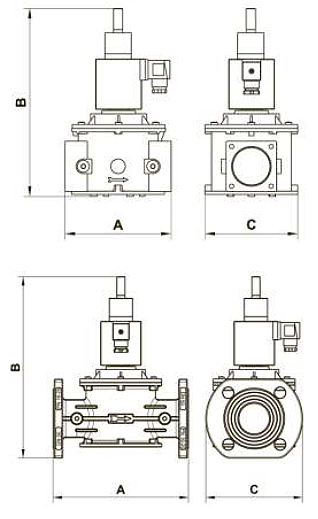

Габаритные размеры

EVPS/NC Автоматические нормально закрытые газовые клапаны. С медленным открытием и датчиком положения

Резьбовое соединениеФланцевое соединениеABC
DN15-DN20-DN25   70 190 74
DN32-DN40-DN50 компакт   160 300 140
DN32-DN40   160 3100 165
DN50   160 335 165
  DN32-DN40-DN50 компакт 230 3 50 165
  DN32-DN40-DN50 230 360 165
  DN65 290 436 211
  DN80 310 444 211
  DN100 350 507 254
  DN100 тормоз снизу 350 480 254
  DN125-DN150 480 715 328
