EVP/NC Автоматические нормально закрытые газовые клапаны С индикатором положения

EVP/NC - автоматические нормально закрытые двухпозиционные электромагнитные клапаны, которые открываются при поступлении напряжения на катушку и закрываются при его отсутствии.

Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.

Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств.
Снабжен датчиком положения, благодаря которому можно выводить сигнал положения клапана (закрыт/открыт).
Соответствие:
Сертификат ТР № C-IT.МГ03.B.00092
EVP/NC Автоматические нормально закрытые газовые клапаны С индикатором положения

Технические характеристики

Наименование параметраЗначение
Виды используемых газов: метан, сжиженный газ (сухие газы), азот
Резьбовые соединения, Rp: DN 15 ÷ DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 32 ÷ DN 200 согласно ГОСТ Р 54432-2011
Максимальное рабочее давление: 0,036-0,1-0,3-0,6 МПа
Температура окружающей среды: от -40 до +60°С (для DN200 от -30 до +60°С)
Напряжение: 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Время закрытия:  < 1 с
Степень защиты: IP65
Материал сплав алюминия

Материалы изделия

  • Штампованный алюминий (UNI EN 1706)
  • Латунь OT-58 (UNI EN 12164)
  • Алюминий 11S (UNI 9002-5)
  • Нержавеющая оцинкованная сталь
  • Нержавеющая сталь марки 430 F (UNI EN 10088)
  • Бутадиенакрилнитрильный каучук (UNI 7702)
  • Нейлон 30% (UNI EN ISO 11667)

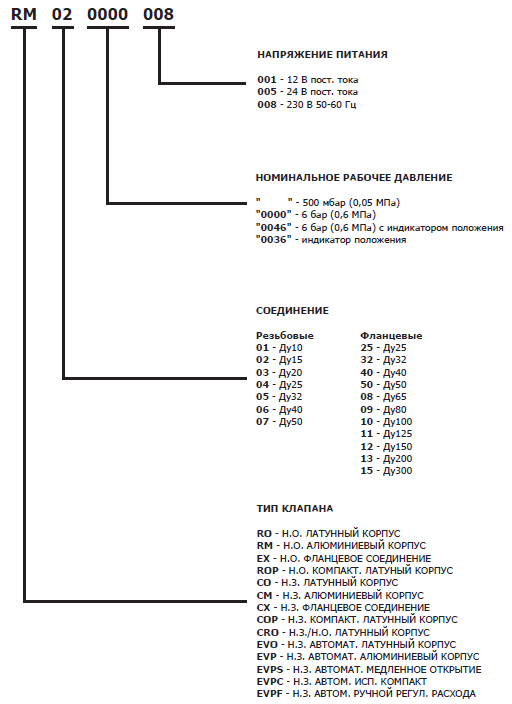

DNСоединениеP. макс = 0,36 бар (0,036 МПа)P. макс = 1 бар (0,1 МПа)P. max = 3 бар (0,3 МПа)P. max = 6 бар (0,6 МПа)
КодЦенаКодЦенаКодЦенаКодЦена
15 резьба EVP020036 008 145,00 EVP020036 108 182,00 EVP020036 308 191,00 EVP020036 608 209,00
20 резьба EVP030036 008 145,00 EVP030036 108 182,00 EVP030036 308 191,00 EVP030036 608 209,00
25 резьба EVPС040036 008 179,00 EVP040036 108 187,00 EVP040036 308 197,00 EVP040036 608 215,00
32 резьба EVPC050036 008 254,00 EVPC050036 108 297,00 EVP050036 308 397,00 EVP050036 608 438,00
40 резьба EVPC060036 008 254,00 EVPC060036 108 297,00 EVP060036 308 397,00 EVP060036 608 438,00
50 резьба EVPC070036 008 278,00 EVPC070036 108 308,00 EVP070036 308 414,00 EVP070036 608 457,00
25 фланец EVPС250036 008 253,00 EVP250036 108 256,00 EVP250036 308 271,00 EVP250036 608 285,00
32 фланец EVPC320036 008 309,00 EVPC320036 108 373,00 EVP320036 308 453,00 EVP320036 608 525,00
40 фланец EVPC400036 008 310,00 EVPC400036 108 375,00 EVP400036 308 455,00 EVP400036 608 527,00
50 фланец EVPC500036 008 336,00 EVPC500036 108 378,00 EVP500036 308 458,00 EVP500036 608 529,00
65 фланец EVPC080036 008* 440,00 EVPC080036 108 525,00 EVP080036 308 907,00 EVP080036 608 931,00
80 фланец EVPC090036 008* 597,00 EVPC090036 108 674,00 EVP090036 308 924,00 EVP090036 608 955,00
100 фланец EVPC100036 008* 724,00 EVPC100036 108 860,00 EVPC100036 308 928,00 EVP100036 608 1 212,00
125 фланец EVP110036 008 2 222,00 EVP110036 108 2 252,00 EVP110036 308 2 494,00 EVP110036 608 2 541,00
150 фланец EVP120036 008 2 222,00 EVP120036 108 2 252,00 EVP120036 308 2 494,00 EVP120036 608 2 541,00
200 фланец EVP130036 008 4 1 96,00 EVP130036 108 4 247,00 EVP130036 308 4 534,00 EVP130036 608 4 755,00

 * – версии с встроенным фильтром
Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.



Описание и назначение

EVP/NC - автоматические нормально закрытые двухпозиционные электромагнитные клапаны, которые открываются при поступлении напряжения на ка- тушку и закрываются при его отсутствии. Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности. Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств. Снабжен датчиком положения, благодаря которому можно выводить сигнал по- ложения клапана (закрыт/открыт).

Электромагнитный клапан серии EVP/NC представляет собой быстродействующий, нормально закрытый клапан, открывающийся при поступлении напряжения на электромагнитную катушку и закрывающийся при его отсутствии.
Клапан предназначен для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических теплопроводов для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности. Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00092

 EVP/NC Автоматические нормально закрытые газовые клапаны С индикатором положения



Устройство и работа

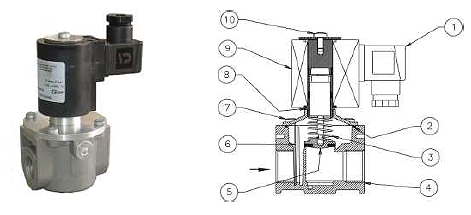

Клапан EVP/NC DN15 – DN20 – DN25

Клапан EVP/NC DN15 – DN20 – DN25

Клапан (рис. 1) состоит из: электрический коннектор (1); уплотнительное кольцо (2); пружина запирающего механизма (3); корпус (4); затвор (5); фильтрующая сетка (опция) (6); крышка (7); муфта электромагнитной катушки (8); электромагнитная катушка (9); винт крепления электромагнитной катушки (10).

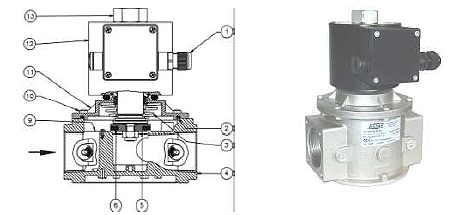

Клапан EVP/NC DN32 – DN40 – DN50

Клапан EVP/NC DN32 – DN40 – DN50

 Клапан рис. 2 состоит из: электрический коннектор (1); верхнее уплотнительное кольцо (2); пружина запирающего механизма (3); корпус (4); затвор (5); уплотняющая прокладка (6); фильтрующая сетка * (9); винты крепления крышки (10); крышка (11); электромагнитная катушка (12); гайка крепления электромагнит ной катушки (13).
* - только для клапанов с давлением 0,036 МПа и 0,1 МПа.

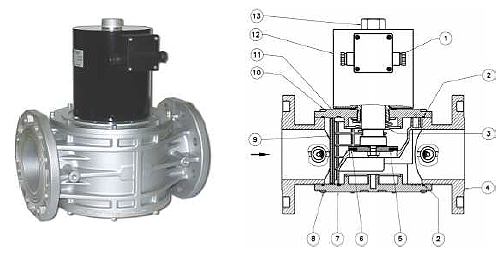

Клапан EVP/NC DN65 – DN80 – DN100 – DN125 – DN150

Клапан EVP/NC DN65 – DN80 – DN100 – DN125 – DN150

Клапан рис. 3 состоит из: электрический коннектор (1); верхнее уплотнительное кольцо (2); пружина запирающего механизма (3); корпус (4); затвор (5); уплотняющая прокладка (6); нижняя панель (7); винты крепления нижней панели (8); фильтрующий элемент * (9); винты крепления крышки (10); крышка (11); электромагнитная катушка (12); гайка крепления электромагнитной катушки (13).
* - только для клапанов EVP/NC DN65 – DN80 - DN100 с давлением 0,036 МПа

Клапан EVP/NC с индикатором положения

Клапан EVP/NC с индикатором положения

Электромагнитные клапаны серии EVP/NC могут оснащаться индикаторным переключателем положения с беспотенциальными контактами. Данное устройство позволяет дистанционно проверить открытое или закрытое состояние электромагнитного клапана.

Технические характеристики индикатора положения

  • Степень защиты: IP65
  • Температура окружающей среды: от -40 до +60°С
  • Подсоединение: DIN 43650 (СЭ11)
  • Максимальный ток: 1A (при U=230В/50Гц)
  • Макс. кол-во циклов (без нагрузки): 120 циклов/минуту.

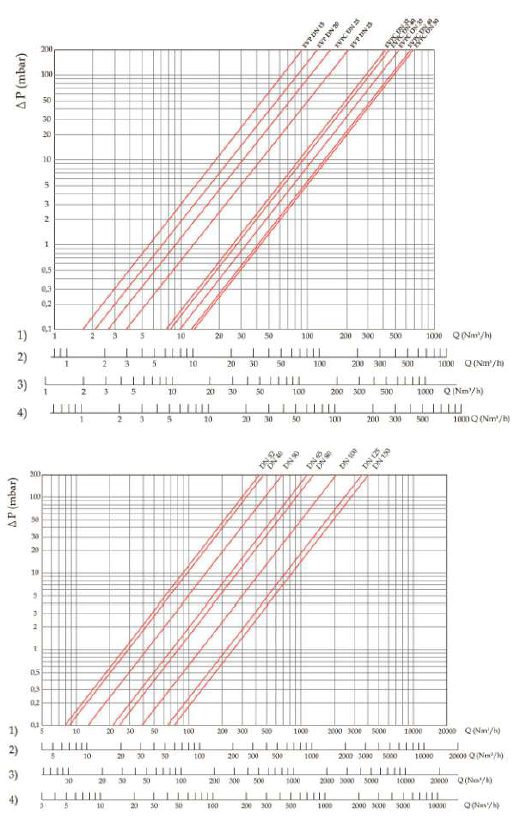

Диаграммы пропускной способности

 EVP/NC Автоматические нормально закрытые газовые клапаны С индикатором положения

 1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

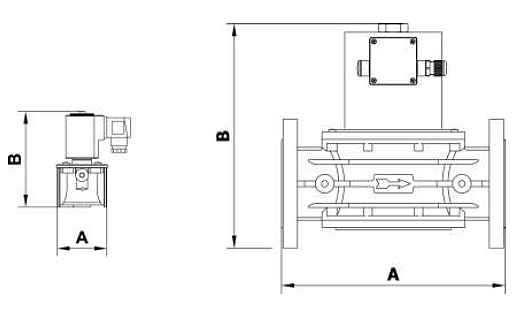

Габаритные размеры

 EVP/NC Автоматические нормально закрытые газовые клапаны С индикатором положения

ТипDNСоединениеAB
EVP02 DN 15 резьба 70 137
EVP03 DN 20 резьба 70 137
EVPC04 DN 25 резьба 70 137
EVP05/EVPC05 DN 32 резьба 160 210/210
EVP06/EVPC06 DN 40 резьба 160 210/210
EVP07/EVPC07 DN 50 резьба 160 235/210
EVPC25 DN 25 фланец 142 170
EVP32/EVPC32 DN 32 фланец 230 261/237
EVP40/EVPC40 DN 40 фланец 230 261/237
EVP50/EVPC50 DN 50 фланец 230 261/237
EVP08/EVPC08 DN 65 фланец 290 321/305
EVP09/EVPC09 DN 80 фланец 310 328/320
EVP10/EVPC10 DN 100 фланец 350 389/350
EVP11 DN 125 фланец 480 570
EVP12 DN 150 фланец 480 570
