EVO/NC Автоматические нормально закрытые газовые клапаны Латунный корпус

Электромагнитный клапан серии EVO/NC представляет собой быстродействующий, нормально закрытый автоматический клапан.
Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,02МПа.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00092
EVO/NC Автоматические нормально закрытые газовые клапаны Латунный корпус

Технические характеристики

Наименование параметраСерия: EVO/NC
1. Рабочая среда Природный газ по ГОСТ 5542-87 (неагрессивные сухие газы)
2. Резьбовые соединения, Rp DN 10 , DN15, DN 20, DN 25 согласно EN 10226
3. Напряжение питания 12В пост. тока, 12В/50 Гц, 24В пост. тока, 24В/50 Гц, 230В/50-60 Гц
4. Допустимые отклонения напряжения -15% ... +10%
5. Макс. рабочее давление, МПа 0,02
6. Макс. температура окружающей среды -40 ÷ +60 °C
7. Макс. поверхностная температура 75 °C
8. Степень защиты IP65
9. Время открытия, сек <1
10. Время закрытия, сек <1
11. Контакты DIN 43650 (СЭ11)
12. Класс изоляции F (155°)
1. Класс герметичности А
2. Монтажное положение вертикальное, горизонтальное
13. Класс медной проволоки H (180°)
14. Срок службы 200000 циклов

Материалы изделия

  • Латунь OT-58 (UNI EN 12164)
  • Нержавеющая сталь марки 430 F (UNI EN 10088)
  • Алюминий 11S (UNI 9002-5)
  • Бутадиенакрилонитрильный каучук (UNI 7702)
DNСоединениеНапряжениеP. max = 20,0 кПаВес, кг
КодЦена, €
10 резьба 230 В 50–60 Гц EVО01 008 49,00 0,65
15 резьба 230 В 50–60 Гц EVО02 008 49,00 0,65
20 резьба 230 В 50–60 Гц EVО03 008 49,00 0,65
25 резьба 230 В 50–60 Гц EVO04 008 70,00 0,75

 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.



Описание и назначение

Электромагнитный клапан серии EVO/NC представляет собой быстродействующий, нормально закрытый автоматический клапан. Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,02МПа.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00092

 EVO/NC Автоматические нормально закрытые газовые клапаны Латунный корпус



Устройство и работа

 EVO/NC Автоматические нормально закрытые газовые клапаны Латунный корпус

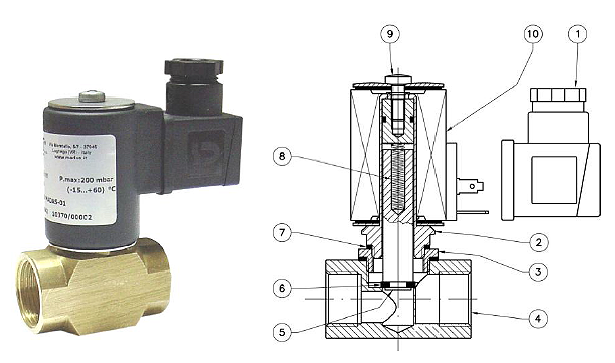

Клапан (Рис. 1) состоит из: электрический коннектор (1); муфта катушки (2); латунное кольцо (3); корпус (4); подвижный сердечник (5); уплотняющая прокладка (6); алюминиевая шайба (7); пружина запирающего механизма (8); винт крепления катушки (9); электромагнитная катушка (10).

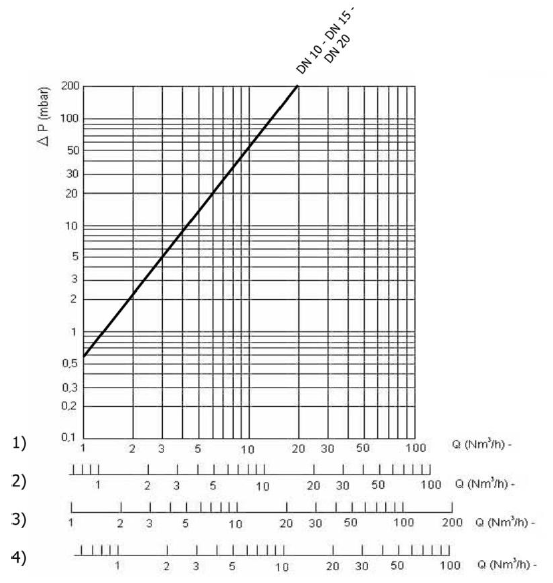

Диаграммы пропускной способности

 EVO/NC Автоматические нормально закрытые газовые клапаны Латунный корпус

 1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

Габаритные размеры

 EVO/NC Автоматические нормально закрытые газовые клапаны Латунный корпус

Габариты, мм Масса
СоединенияАВкг
DN 10 55 91,5 0,6
DN 15 55 91,5 0,6
DN 20 55 91,5 0,6
DN 25 82 105 0,8













Скачать PDF
