Промышленное газовое оборудование MADAS Автоматические нормально закрытые клапаны Блоки электромагнитных клапанов CKБлоки электромагнитных клапанов CK
закрытых клапанов, открывающихся при поступлении напряжения на электромагнитную катушку и закрывающихся при его отсутствии.
Блок клапанов предназначен для использования в системах дистанционного управления
газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических
теплопроводов для управления потоком газа в качестве запорно-регулирующих органов и органов
безопасности.
Данный блок клапанов может работать в системе автоматического контроля герметичности
газогорелочных устройств.
Технические характеристики
-
Наименование параметра Значение Виды используемых газов метан, сжиженный газ (сухие газы), азот, газовая фаза сжиженного газа по ГОСТ 20448-80 Фланцевые соединения PN16 DN 32 ÷ DN 200 согласно ГОСТ Р 54432-2011 Температура окружающей среды от -40 до +60°С Max температура поверхности 85°С Напряжение питания 24 В/50 Гц, 230 В/50-60 Гц Максимальное рабочее давление 0,5 - 1 бар (0,05 - 0,1 МПа) Время открытия / закрытия < 1 с Степень защиты IP65 Материалы сплав алюминия Материалы изделия
- Штампованный алюминий (UNI EN 1706)
- Латунь OT-58 (UNI EN 12164)
- Алюминий 11S (UNI 9002-5)
- Нержавеющая оцинкованная сталь
- Нержавеющая сталь марки 430 F (UNI EN 10088)
- Бутадиенакрилнитрильный каучук NBR (UNI 7702)
- Нейлон 30% (UNI EN ISO 11667)
- Виледон
DN Соединение P. max, МПа Код Типы клапанов в блоке Цена, € 32 резьба 0,05 CK05 1-2. CK05 008 3. EVA02 108 1130,00 фланец CK32 1-2. CK32 008 4. EVP02 108 1130,00 40 резьба 0,05 CK06 1-2. CK06 008 3. EVA02 108 1130,00 фланец CK40 1-2. CK40 008 4. EVP02 108 1130,00 50 резьба 0,05 CK07 1-2. CK07 008 3. EVA02 108 1130,00 фланец CK50 1-2. CK50 008 4. EVP02 108 1130,00 65 фланец 0,1 CK08 1-2. CK08 108 3. EVA03 108 1 676,00 4. EVP02 108 80 фланец 0,1 CK09 1-2. CK09 108 3. EVA03 108 1 806,00 4. EVP02 108 100 фланец 0,1 CK10 1-2. CK10 108 3. EVA03 108 по запросу 4. EVP02 108 150 фланец 0,1 CK12 1. EVP12 108 3. EVA03 108 по запросу 2. EVP12 108 4. EVP03 108 200 фланец 0,1 CK13 1. EVP13 108 3. EVA03 108 по запросу 2. EVP13 108 4. EVP03 108 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
По запросу предоставляются другие схемы блоков электромагнитных клапанов Описание и назначение
-
Блоки электромагнитных клапанов CK предназначены для использования в системах дистанционного управления газогорелочными устройствами паровых и водогрейных котлов, теплогенераторов и технологических трубопроводов для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности. Блоки могут работать в системе автоматического контроля герметичности газогорелочных устройств. Блоки клапанов могут поставляться с газовыми фильтрами, датчиками-реле давления и по индивидуальным схемам.
Соответствие: Сертификат ТР № C-IT.МГ03.B.00092
Устройство и работа
-

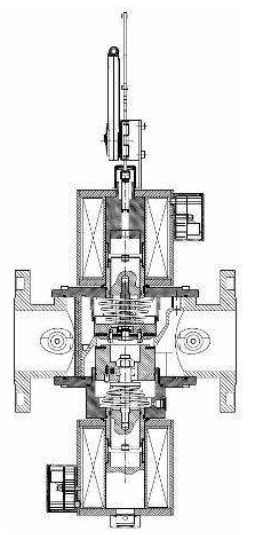

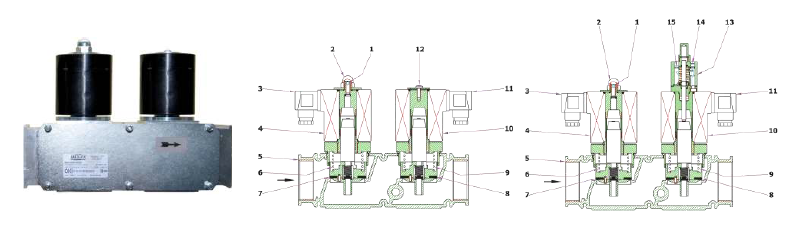

Клапан CK DN32 – DN40 – DN50
1. Калибровочный винт
2. Винт крепления электромагнитной катушки
3. Электрический коннектор (клапан 1)
4. Электромагнитная катушка (клапан 1)
5. Корпус
6. Пружин затвора (клапан 1)
7. Затвор (клапан 1)
8. Затвор (клапан 2)
9. Пружина затвора (клапан 2)
10. Электромагнитная катушка (клапан 2)
11. Электрический коннектор (2 клапан)
12. Винт крепления электромагнитной катушки
13. Гидравлический тормоз
14. Регулятор скорости открытия
15. Калибровка быстрой отсечкиКлапан СК DN65 – DN80 – DN100

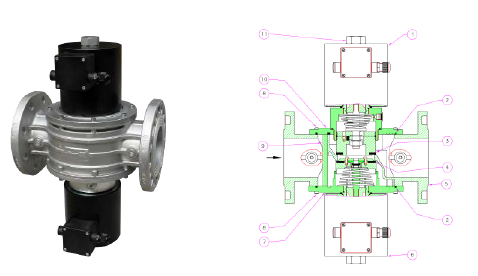

Клапан (рис. 1) состоит из: катушка клапана 1 (1); уплотнительное кольцо (2); затвор клапана 1 (3); затвор клапана 2 (4); корпус (5); катушка клапана 2 (6); крышка нижняя (7); крепежные винты (8); фильтрующий элемент (опция) (9); крышка верхняя (10); гайка крепления катушки (11).
Клапан CKF с электрическим регулятором расхода
Электромагнитный клапан серии CKF с электрическим регулятором расхода, открывается в течение менее 1 сек. Время открытия клапана можно увеличить, используя электропривод Belimo с плавным регулированием. Сдвоенный электромагнитный клапан с регулятором расхода предназначен для использования в качестве блока клапанов, устанавливаемого на вводе в котельную, с возможностью обеспечения безопасной работы устройств, чувствительных к «пневмоударам», регулировку расхода газа после клапана без использования заслонки.

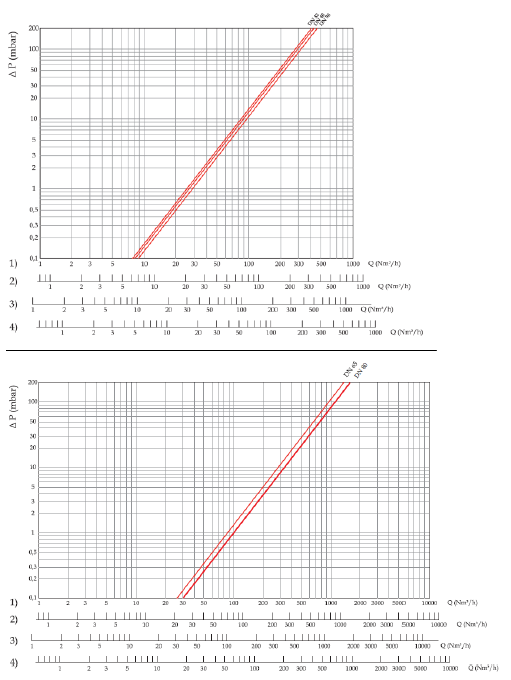

Диаграммы пропускной способности
-
1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

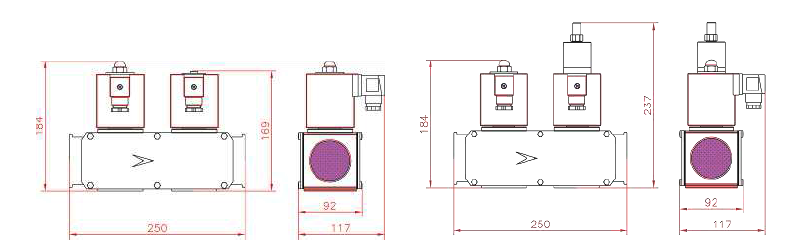

Габаритные размеры
-
Габаритные размеры, мм Масса Тип DN Соединение A B кг СК08 DN 65 фланец 290 321 / 394 17 / 17,8 СК09 DN 80 фланец 310 328 / 401 18 / 18,8 СК10 DN 100 фланец 350 389 / 462 34,2 / 35 Скачать PDF
-
