EVA/NA Автоматические нормально открытые газовые клапаны с индикатором положения

EVA/NA — автоматические нормально открытые двухпозиционные электромагнитные клапаны, которые в обесточеном состоянии открыты, и закрываются при поступлении напряжения на катушку индуктивности.

Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.

Соответствие:
Сертификат ТР № C-IT.МГ03.B.00092
EVA/NA Автоматические нормально открытые газовые клапаны с индикатором положения

Технические характеристики

Наименование параметраЗначение
Виды используемых газов метан, сжиженный газ (сухие газы), азот
Резьбовые соединения DN 20 ÷ DN 25 согласно EN 10226
Температура окружающей среды от –40 до +60°С
Max. температура поверхности 80°С
Напряжение 12В пост. тока, 24В пост. тока, 230В/50-60 Гц
Максимальное рабочее давление 0,036; 0,1; 0,3; 0,6 МПа
Время закрытия < 1 с
Группа 2
Степень защиты IP65
Материал сплав алюминия
Монтажное положение горизонтальное

 Материалы изделия

  • Штампованный алюминий (UNI EN 1706),
  • латунь OT-58 (UNI EN 12164),
  • алюминий 11S (UNI 9002-5),
  • нержавеющая оцинкованная сталь марки 430 F (UNI EN 10088),
  • бутадиенакрилонитрильный каучук (UNI 7702).
DNСоединениеНапря- жениеP. max = 0,036 МПаP. max = 0,1 МПаP. max = 0,3 МПаP. max = 0,6 МПа
КодЦенаКодЦенаКодЦенаКодЦена
15 резьба 230В 50-60 Гц EVA02 008 140,00 EVA02 108 174,00 EVA02 308 194,00 EVA02 608 215,00
20 резьба 230В 50-60 Гц EVA03 008 140,00 EVA03 108 174,00 EVA03 308 194,00 EVA03 608 215,00
25 резьба 230В 50-60 Гц EVA04 008 147,00 EVA04 108 174,00 EVA04 308 194,00 EVA04 608 215,00

Версия с датчиком положения

DNСоединениеНапря- жениеP. max = 0,036 МПаP. max = 0,1 МПаP. max = 0,3 МПаP. max = 0,6 МПа
КодЦенаКодЦенаКодЦенаКодЦена
15 резьба 230В 50-60 Гц EVA020046 008 210,00 EVA020046 108 244,00 EVA020046 308 264,00 EVA020046 608 285,00
20 резьба 230В 50-60 Гц EVA030046 008 210,00 EVA030046 108 244,00 EVA030046 308 264,00 EVA030046 608 285,00
25 резьба 230В 50-60 Гц EVA040046 008 216,00 EVA040046 108 244,00 EVA040046 308 264,00 EVA040046 608 285,00

 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.

Описание и назначение

EVA/NA — автоматические нормально открытые двухпозиционные электромагнитные клапаны, которые в обесточенном состоянии открыты, и закрываются при поступлении напряжения на катушку индуктивности. Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, бытовых отопительных установок и технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности.


Соответствие: Сертификат ТР № C-IT.МГ03.B.00092

 EVA/NA Автоматические нормально открытые газовые клапаны с индикатором положения



Устройство и работа

 EVA/NA Автоматические нормально открытые газовые клапаны с индикатором положения

Клапан (рис. 1) состоит из: электромагнитная катушка (1); подвижный сердечник (2); уплотнительная кольцо (3); затвор (4); нижняя панель (5); винты крепления нижней панели (6); уплотняющая прокладка (7); корпус (8); верхняя крышка (9); винты крепления верхней крышки (10); пружина (11); электрический коннектор (12).

с (8); верхняя крышка (9); винты крепления верхней крышки (10); пружина (11); электрический коннектор (12).

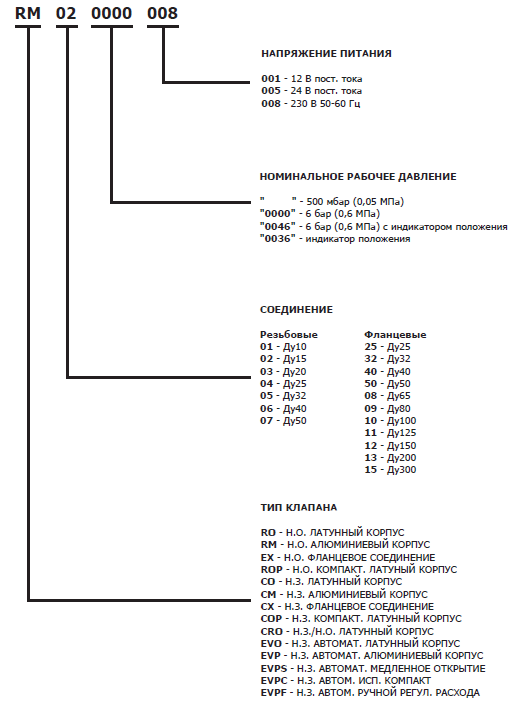

СоединениеНапряжение питанияКод P. макс. = 0,036 МПаКод P. макс. = 0,1 МПаКод P. макс. = 0,3 МПаКод P. макс. = 0,6 МПа
DN 20 12В пост. тока EVA03 001 EVA03 101 EVA03 301 EVA03 601
24В пост. тока EVA03 005 EVA03 105 EVA03 305 EVA03 605
24В / 50 Гц EVA03 003 EVA03 103 EVA03 303 EVA03 603
230В / 50-60 Гц EVA03 008 EVA03 108 EVA03 308 EVA03 608
DN 25 12В пост. тока EVA04 001 EVA04 101 EVA04 301 EVA04 601
24В пост. тока EVA04 005 EVA04 105 EVA04 305 EVA04 605
24В / 50 Гц EVA04 003 EVA04 103 EVA04 303 EVA04 603
230В / 50-60 Гц EVA04 008 EVA04 108 EVA04 308 EVA04 608

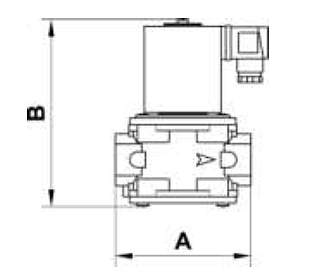

Габаритные размеры

 Габаритные размеры - EVA/NA Автоматические нормально открытые газовые клапаны с индикатором положения

Габаритные размеры, ммМасса
ТипDNСоединениеABкг
EVA03 DN 20 резьба 70 155 2,2
EVA04 DN 25 резьба 70 155 2,2
