Топливные насосы Suntec Насосы Suntec для горелок от 3000 до 30000 кВт Suntec TV Насосы без регулятораSuntec TV Насосы без регулятора
Клапан TV - клапан, регулирующий давление.
Применение:
- Дизельное топливо или мазут
- Производительность до 5000 л/ч
- Может применяться с насосом SUNTEC T
- горелка BALTUR, горелка ECOFLAM, горелка ELCO, горелка LAMBORGINI.
Suntec TV Насосы с регулятором Скачать PDF (599 кбайт)
Отдельный регулятор давления для комплектации насоса модели Т.
Диапазон регулирования: 2-10 / 7-40 бар
| Модель | Установка* | Соединения шлангов Rp | Диапазон давления бар |
|---|---|---|---|
| TV 1001 1 | - | G¾" | 2 - 10 |
| TV 4001 1 | - | G¾" | 7 - 40 |
По запросу возможна замена насоса Данфос (насос Danfoss).

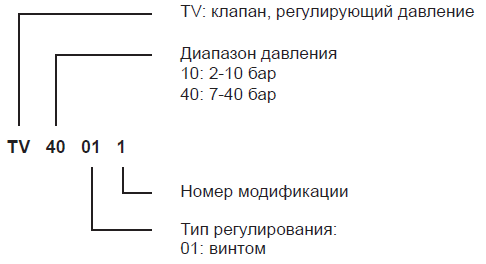

Идентификация насоса
(Нажмите для увеличения изображения)
Принцип работы клапана
Давление в форсуночной линии регулируется с помощью регулировочного винта клапана TV. Топливо, не затребованное форсункой, сбрасывается в обратную линию.
| Общие данные | |
|---|---|
| Соединительная резьба | Цилиндрическая согласно ISO 228/1 |
| Линия всасывания | G¾" |
| Выход на форсунку | G¾" |
| Обратная линия | G¾" |
| Вес | 3 кг |
| Гидравлические данные | |
| Диапазон давления | 10: 2-10 бар (заводская установка 7 бар) 40: 7-40 бар (заводская установка 20 бар) |
| Эксплуатационная вязкость | 3 - 75 мм2/с (сСт) (Допускается использование топлива большей вязкости после его подогрева для снижения вязкости ниже 75 сСт) |
| Температура топлива | 0 - 150ºC макс. в клапане |

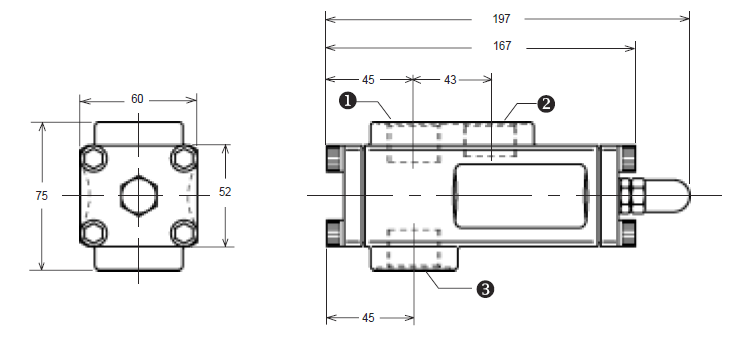

(1) Линия всасывания или выход на форсунку
(2) Выход на форсунку или линия всасывания
(3) Обратная линия
