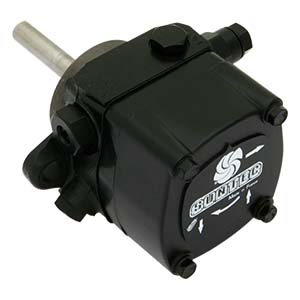

AJ 6 AE 1002 4P

Принцип работы насоса

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе; при однотрубной системе - возвращается на всасывание. В таком случае с порта вакуумметра должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Регулирующий клапан также выполняет запорную функцию*:

В течение периода запуска при нарастании скорости зубчатой пары все топливо проходит через специальную полость на поршне, возвращаясь к обратной линии. При достижении определенного значения скорости поток уже не сможет проходить через эту полость, тогда давление быстро увеличивается, преодолевая силу пружины клапана, и открывает клапан. В течение постепенной остановки скорость зубчатой пары снижается, и клапан закрывается, когда производительность зубчатой пары становится меньше потока топлива через полость. Скорости отпирания и запирания зависят от размера зубчатой пары, а также установленного давления.

Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически, но может быть ускорен открытием порта манометра. В однотрубной системе для выпуска воздуха из системы должен быть открыт порт манометра.* Вследствие наличия перепускного отверстия в форсуночной линии модель AJ 1002 не имеет функции запирания. Запирание должно быть обеспечено внешним электромагнитным клапаном.

Общие данные
Монтаж Фланцевый согласно европейскому стандарту EN225
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G¼"
Выход на форсунку G⅛"
Порт манометра G⅛"
Порт вакуумметра G⅛"
Функция клапана Регулировка давления с функцией запирания (кроме моделей AJ 1002)
Сетчатый фильтр Открытая область: 30 см2
Размер отверстия: 120 х 150 μм.
Вал ∅ 11 мм (7/16")
Заглушка байпаса Устанавливается в порт вакуумметра для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес 1,7 кг
Гидравлические данные
Диапазон давления на форсунку 10 - 30 бар
Заводская установка давления 12 бар
Эксплуатационная вязкость 2 - 75 мм2/с (сСт)
Температура топлива 0 - 60ºC макс. в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс.
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость 3600 об/мин макс.
Вращающий момент 0,30 Н.м.



Принцип работы насоса

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива, и далее к форсуночной линии. Топливо, не прошедшее через линию форсунки, сливается через клапан в обратную линию при двухтрубной системе; при однотрубной системе - возвращается на всасывание. В таком случае с порта вакуумметра должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой.

Регулирующий клапан также выполняет запорную функцию*:

В течение периода запуска при нарастании скорости зубчатой пары все топливо проходит через специальную полость на поршне, возвращаясь к обратной линии. При достижении определенного значения скорости поток уже не сможет проходить через эту полость, тогда давление быстро увеличивается, преодолевая силу пружины клапана, и открывает клапан. В течение постепенной остановки скорость зубчатой пары снижается, и клапан закрывается, когда производительность зубчатой пары становится меньше потока топлива через полость. Скорости отпирания и запирания зависят от размера зубчатой пары, а также установленного давления.

Отвод воздуха:
Отвод воздуха в двухтрубной системе происходит автоматически, но может быть ускорен открытием порта манометра. В однотрубной системе для выпуска воздуха из системы должен быть открыт порт манометра.* Вследствие наличия перепускного отверстия в форсуночной линии модель AJ 1002 не имеет функции запирания. Запирание должно быть обеспечено внешним электромагнитным клапаном.

Общие данные
Монтаж Фланцевый согласно европейскому стандарту EN225
Соединительная резьба Цилиндрическая согласно ISO 228/1
Всасывающая и обратная линия G¼"
Выход на форсунку G⅛"
Порт манометра G⅛"
Порт вакуумметра G⅛"
Функция клапана Регулировка давления с функцией запирания (кроме моделей AJ 1002)
Сетчатый фильтр Открытая область: 30 см2
Размер отверстия: 120 х 150 μм.
Вал ∅ 11 мм (7/16")
Заглушка байпаса Устанавливается в порт вакуумметра для двухтрубной системы; снимается ключом-шестигранником размером 4 мм для однотрубной системы
Вес 1,7 кг
Гидравлические данные
Диапазон давления на форсунку 10 - 30 бар
Заводская установка давления 12 бар
Эксплуатационная вязкость 2 - 75 мм2/с (сСт)
Температура топлива 0 - 60ºC макс. в насосе
Давление на входе 2 бар макс.
Давление на выходе 2 бар макс.
Высота всасывания Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива
Номинальная скорость 3600 об/мин макс.
Вращающий момент 0,30 Н.м.



Чертежные размеры

 Показано на примере "C" вращения и выхода на форсунку.

 Габаритные размеры

(1) Линия всасывания
(2) Обратная линия
(3) Выход на форсунку
(4) Порт манометра
(5) Порт вакуумметра и внутренняя заглушка байпаса
(6) Регулировка давления
