Промышленное газовое оборудование MADAS Регуляторы давления газа RG/2MCS Регуляторы давления газаRG/2MCS Регуляторы давления газа
Технические характеристики
-
Наименование параметра Значение Виды используемых газов метан, сжиженный газ (сухие газы), азот Резьбовые соединения DN15 ÷ DN50 согласно EN 10226 Фланцевые соединения PN 16 DN 32 ÷ DN 100 согласно ГОСТ Р 54432-2011 Максимальное рабочее давление 0,6 МПа Температура окружающей среды от -40 до +60°С Максимальная поверхностная температура 60°С Класс А Материал сплав алюминия Материалы изделия
- Штампованный алюминий (UNI EN 1706)
- Латунь OT-58 (UNI EN 12164)
- Алюминий 11S (UNI 9002-5)
- Нержавеющая оцинкованная сталь
- Нержавеющая сталь марки 430 F (UNI EN 10088)
- Бутадиенакрилонитрильный каучук (UNI 7702)
DN Максимальный расход при Р.вх=0,6 МПа P.вых=10 кПа, нм3/час Настройка выходного давления, кПа РЕЗЬБА ФЛАНЕЦ Код Цена, € Код Цена, € 15 30 2,0 - 3,0 RCS020000 110 110,00 – – 3,0 - 9,0 RCS020000 120 110,00 – – 9,0 -17,0 RCS020000 130 110,00 – – 17,0 - 40,0* RCS020000 140 155,00 – – 30,0 - 65,0* RCS020000 150 155,00 – – 60,0 - 150,0* RCS020000 160 155,00 – – 20 30 2,0 - 3,0 RCS030000 110 110,00 – – 3,0 - 9,0 RCS030000 120 110,00 – – 9,0 -17,0 RCS030000 130 110,00 – – 17,0 - 40,0* RCS030000 140 155,00 – – 30,0 - 65,0* RCS030000 150 155,00 – – 60,0 - 150,0* RCS030000 160 155,00 – – 25 30 2,0 - 3,0 RCS040000 110 110,00 – – 3,0 - 9,0 RCS040000 120 110,00 – – 9,0 -17,0 RCS040000 130 110,00 – – 17,0 - 40,0* RCS040000 140 155,00 – – 30,0 - 65,0* RCS040000 150 155,00 – – 60,0 - 150,0* RCS040000 160 155,00 – – 32 800 1,0 - 2,2 RCS050000 110 415,00 RCS320000 110 494,00 1,5 - 3,3 RCS050000 120 415,00 RCS320000 120 494,00 3,2 - 6,0 RCS050000 130 415,00 RCS320000 130 494,00 5,8 - 9,5 RCS050000 140 415,00 RCS320000 140 494,00 8,5 - 18,5 RCS050000 150 415,00 RCS320000 150 494,00 15,0 - 35,0* RCS050000 160 499,00 RCS320000 160 581,00 30,0 - 50,0* RCS050000 170 599,00 RCS320000 170 685,00 50,0 - 80,0* RCS050000 180 599,00 RCS320000 180 685,00 40 800 1,0÷2,2 RCS060000 110 415,00 RCS400000 110 497,00 1,5÷3,3 RCS060000 120 415,00 RCS400000 120 497,00 3,2÷6,0 RCS060000 130 415,00 RCS400000 130 497,00 5,8÷9,5 RCS060000 140 415,00 RCS400000 140 497,00 8,5÷18,5 RCS060000 150 415,00 RCS400000 150 497,00 15,0÷35,0* RCS060000 160 499,00 RCS400000 160 584,00 30,0÷50,0* RCS060000 170 599,00 RCS400000 170 688,00 50,0÷80,0* RCS060000 180 599,00 RCS400000 180 688,00 50 1200 1,0÷2,2 RCS070000 110 415,00 RCS500000 110 499,00 1,5÷3,3 RCS070000 120 415,00 RCS500000 120 499,00 3,2÷6,0 RCS070000 130 415,00 RCS500000 130 499,00 5,8÷9,5 RCS070000 140 415,00 RCS500000 140 499,00 8,5÷18,5 RCS070000 150 415,00 RCS500000 150 499,00 15,0÷35,0* RCS070000 160 499,00 RCS500000 160 587,00 30,0÷50,0* RCS070000 170 599,00 RCS500000 170 690,00 50,0÷80,0* RCS070000 180 599,00 RCS500000 180 690,00 65 3500 1,3÷2,7 – – RCS080000 110 1 038,00 2,2÷5,8 – – RCS080000 120 1 038,00 5,0÷13,0 – – RCS080000 130 1 038,00 11,0÷20,0 – – RCS080000 140 1 038,00 17,0÷40,0** – – RCS080000 150 1 162,00 30,0÷53,0** – – RCS080000 160 1 162,00 53,0÷130,0** – – RCS080000 170 1 162,00 80,0÷150,0** – – RCS080000 180 1 162,00 80 5000 1,3÷2,7 – – RCS090000 110 1 055,00 2,2÷5,8 – – RCS090000 120 1 055,00 5,0÷13,0 – – RCS090000 130 1 055,00 11,0÷20,0 – – RCS090000 140 1 055,00 17,0÷40,0** – – RCS090000 150 1 179,00 30,0÷53,0** – – RCS090000 160 1 179,00 53,0÷130,0** – – RCS090000 170 1 179,00 80,0÷150,0** – – RCS090000 180 1 179,00 100 5000 1,5÷2,7 – – RCS100000 110 1 754,00 2,7÷5,5 – – RCS100000 120 1 754,00 5,5÷13,0 – – RCS100000 130 1 754,00 13,0÷20,0 – – RCS100000 140 1 754,00 17,0÷40,0** – – RCS100000 150 1 878,00 30,0÷53,0** – – RCS100000 160 1 878,00 53,0÷130,0** – – RCS100000 170 1 878,00 80,0÷150,0** – – RCS100000 180 1 878,00 * усиленная мембрана
Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
Описание и назначение
-
RG/2MCS - регулятор давления газа применяются как бытовыми, так и промышленными потребителями, которые используют природный газ, сжиженный нефтяной газ или другие не коррозийные газы. Дополнительные компоненты: • предохранительный клапан. Выпускает малое количество газа при избыточном давлении регулятора, следующего по направлению потока.
Соответствие: Сертификат ТР № C-IT.МГ03.B.00093
Внимание! Данные регуляторы DN15-DN25 могут поставляться со встроенным фильтром 50 микрон.
Устройство и работа
-

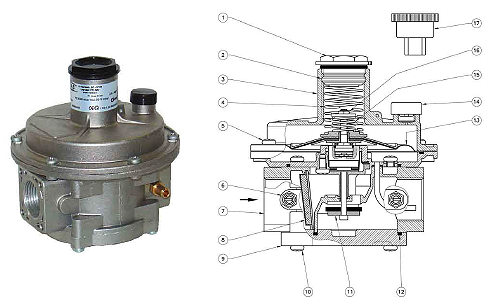

Регулятор FRG/2MCS DN15–DN20–DN25 (резьбовое соединение)
Регулятор (рис. 1) состоит из: колпачок (1); винт калибровки выходного давления (2); раструб (3); пружина калибровки выходного давления (4); винты крепления раструба (5); штуцер для замера давления (6); корпус (7); фильтрующий элемент (8); нижняя панель (9); винты крепления нижней панели (10); затвор (11); уплотнительное кольцо нижней панели (12); рабочая мембрана (13); пылезащитный колпачок (14); пружина калибровки сбросного клапана (15); винт калибровки сбросного клапана (16); специальный ключ для калибровки (17).

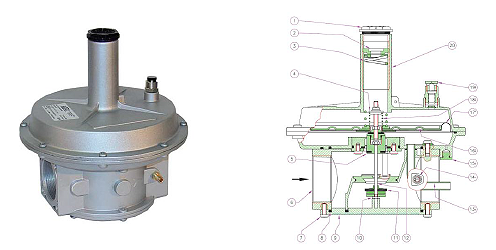

Регулятор RG/2MCS DN32–DN40–DN50 (резьбовое соединение)
Регулятор (рис. 2) состоит из: колпачок (1); регулировочный винт (2); пружина регулирования исходящего давления (3); настройка сбросного клапана (4); затвор регулятора (11); корпус (6); винты крепления нижней панели (7); уплотнительное кольцо (8); нижняя панель (9); винт крепления затвора на штифт (10);центральный штифт (12); компенсационная мембрана (5); встроенный импульс (13); штуцер для отбора давления (14); соединение для внешнего импульса G 1/8” (15); рабочая мембрана (16); предохранительная мембрана (17); пружина настройки сбросного клапана (18); сбросное отверстие избыточного давления G ¼ (19); раструб (20).

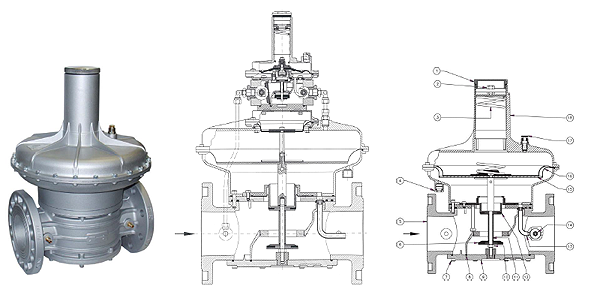

Регулятор FRG/2MCS и RG/2MCS DN65–DN80–DN100 (фланцевое соединение)
Регулятор (рис. 3) состоит из: колпачок (1); регулировочный винт (2); пружина регулирования исходящего давления (3); отверстие для подключения внешнего импульса (4); корпус (5); затвор (6); винты крепления нижней панели (7); уплотнительное кольцо (8); нижняя панель (9); гайка фиксации затвора (10); центральный штифт (11); компенсационная мембрана (12); встроенный импульс (13); штуцер для отбора давления (14); диск рабочей мембраны (15); рабочая мембрана (16); сбросное отверстие избыточного давления G ¼’’ (17); раструб (18).
Диаграммы пропускной способности
-

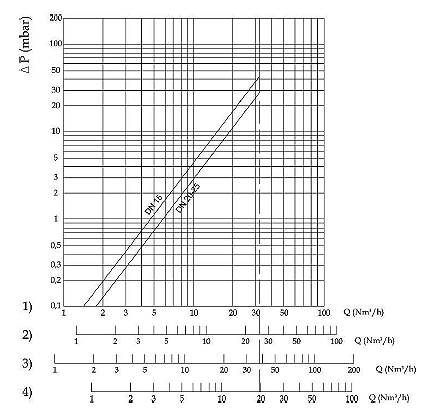

Диаграмма пропускной способности регулятора RG/2MCS (DN15-DN25)

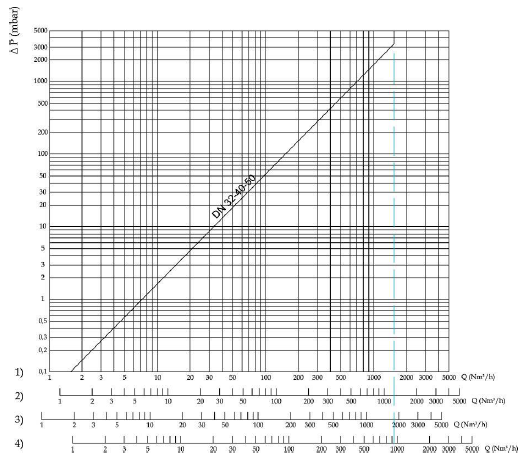

Диаграмма пропускной способности регулятора RG/2MCS (DN32-DN50)

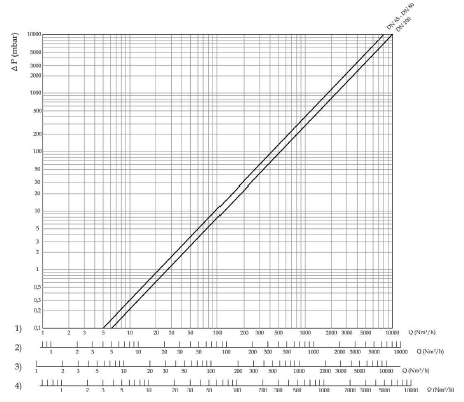

Диаграмма пропускной способности регулятора RG/2MCS (DN65-DN100)
1) метан; 2) воздух; 3) бытовой газ; 4) сжиженный нефтяной газ

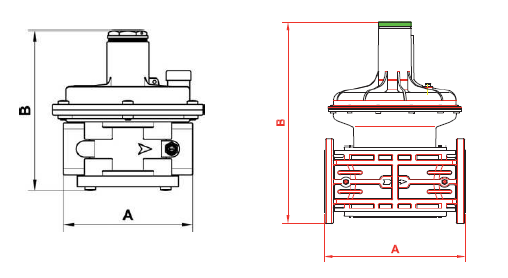

Габаритные размеры
-
Резьбовые соединения Фланцевые соединения A B Масса, кг DN 15 - 120 147 1,15 DN 20 - 120 147 1,15 DN 25 - 120 147 1,15 DN 32 - 160 245 3,2 DN 40 - 160 245 3,2 DN 50 - 160 245 3,2 - DN 32 230 280 7,7 - DN 40 230 285 8,5 - DN 50 230 285 10 - DN 65 290 471 12,1 - DN 65* 290 518 12,8 - DN 80 310 478 12,5 - DN 80* 310 525 13 - DN 100 350 504 17,7 - DN 100* 350 551 18,2 Скачать PDF
-
