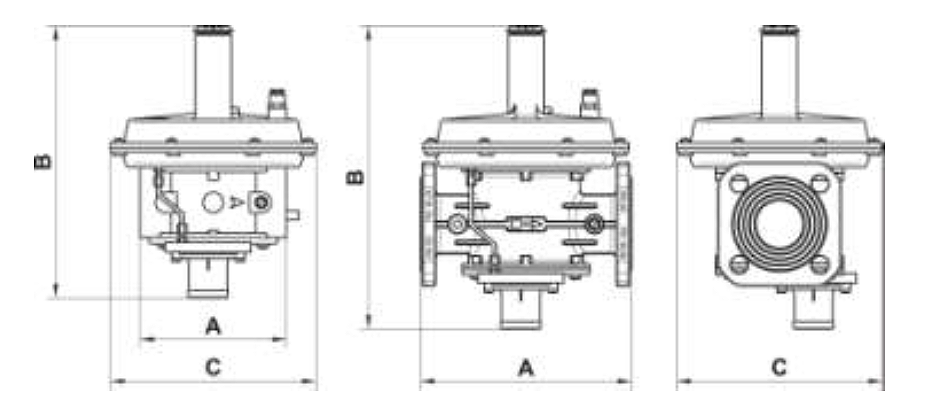

RG/2MB Регуляторы давления газа комбинированные

Материалы изделия

• Штампованный алюминий (UNI EN 1706),
• латунь OT-58 (UNI EN 12164),
• алюминий 11S (UNI 9002-5),
• нержавеющая оцинкованная сталь (UNI EN 10088),
• бутадиенакрилонитрильный каучук (UNI 7702),
• стекловолокно 30% нейлона.

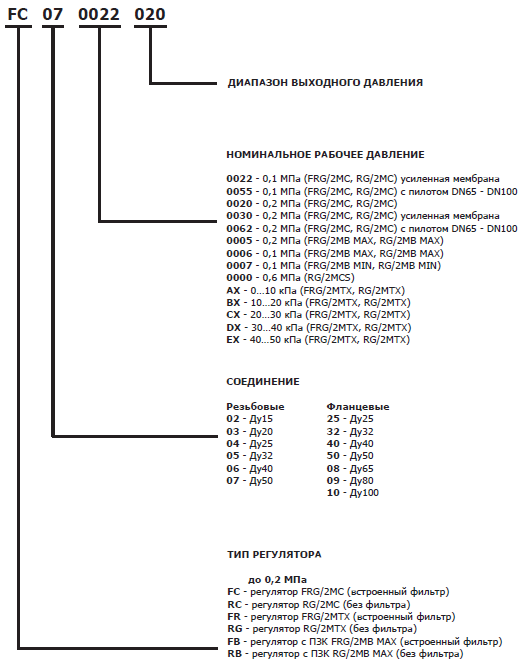

 * – усиленная мембрана
** – двойная мембрана
Максимальный расход с внутренним импульсом – 400 нм³/ч (для DN32-DN50).
Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.

Комбинированные регуляторы давления газа прямого действия с компенсированнным затвором. Регуляторы комплектуются следующими защитными устройствами: ПЗК по превышению давления - перекрывает поток газа, если давление на выходе из регулятора превышает установленное значение; ПЗК по понижению давления - перекрывает поток газа, если давление на выходе из регулятора опускается ниже установленного значения. ПЗК срабатывает также при отсутствии давления на входе в устройство; ПСК - стравливает газ из регулятора при избыточном давлении в системе после регулятора. В случае установки регулятора в плохо вентилируемом помещении необходимо предусмотреть вывод стравленного газа наружу. В комплекте ключ для настройки выходного давления (DN32-DN50).

Регулятор давления газа серии RG/2MB является регулятором прямого действия. Регулятор предназначен для редуцирования и поддержания заданного давления природного газа, пропан-бутана, воздуха, азота и других неагрессивных газов. Регулируемым параметром является давление на выходе Р2. Регулятор имеет встроенный запорный механизм (далее ПЗК) предназначенный для прекращения подачи газа при недопустимом повышении и понижении контролируемого давления газа.

Регулятор применяется на газорегуляторных пунктах, газораспределительных станциях, в узлах редуцирования газорегуляторных установок и на других объектах газоснабжения.

Соответствие: Сертификат ТР № C-IT.МГ03.B.00093

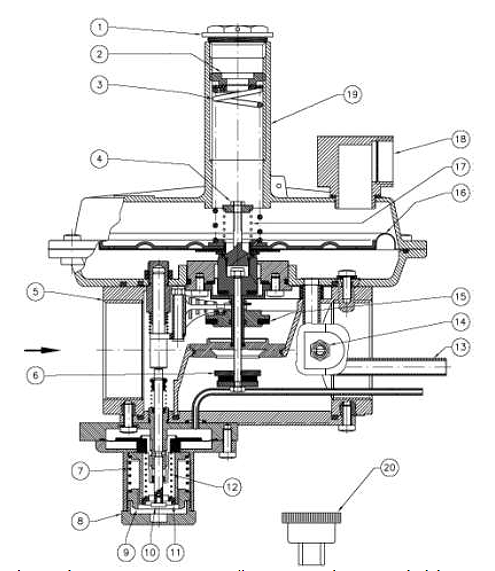

Регулятор RG/2MB DN32 – DN40 – DN50

Регулятор (рис. 1) состоит из: запорный колпачок (регулятор) (1); регулировочный винт выходного давления (2); пружина настройки выходного давления (3); настройка сбросного клапана (4); корпус (5); затвор регулятора (6); пружина настройки ПЗК по избыточному давлению (7); защитный колпачок (ПЗК) (8); регулировочный винт ПЗК по избыточному давлению (9); рычаг взвода ПЗК (10); настройка ПЗК по недостаточному давлению (11); пружина настройки ПЗК по недостаточному давлению (12); встроенная импульсная трубка (13); штуцер измерения давления на выходе (14); затвор ПЗК (15); рабочая мембрана (16); пружина сбросного клапана (17); сбросное отверстие избыточного давления G ¾’’ (18); воронка (19); ключ для настройки ПЗК (20).

Регулятор имеет встроенный предохранительно-сбросной клапан, расположенный в мембранном узле регулятора. Поступающий во входной патрубок газ воздействует на затвор регулятора (6), создает усилие, направленное на движение штока вниз, т.е. на увеличение зазора между затвором 6 и седлом регулятора. По импульсной трубке (13) газ поступает в камеру мембраны, где воздействует на рабочую мембрану (16), создает усилие направленное на движение штока вверх.

За счет разности усилий, создаваемых газом в области высокого и низкого давления, направленный на перемещение затвора, а также усилия, создаваемого регулирующей пружиной (3) между клапаном и седлом, создается зазор, с помощью которого обеспечивается необходимое выходное давление регулятора. С помощью регулировочного винта (2) происходит точная настройка регулятора под заданные параметры выходного давления. В случае аварийного повышения выходного давления мембрана запорного клапана (8) перемещается вверх, шток отсечного клапана выходит из соприкосновения со штоком механизма контроля запорного клапана, под действием пружины перекрывает вход газа в регулятор. При аварийном понижении выходного давления мембрана запорного клапана перемещается вниз, шток запорного клапана выходит из соприкосновения со штоком механизма контроля запорного клапана, под действием пружины перекрывает вход газа в регулятор. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание запорного клапана.

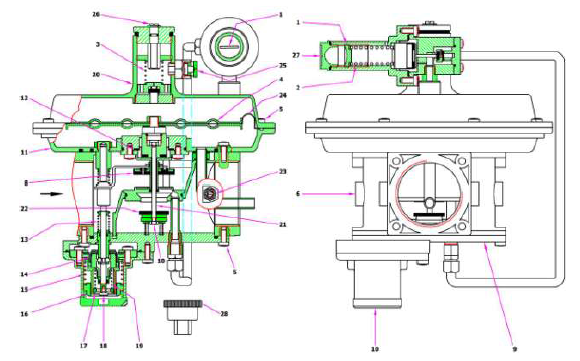

Регулятор RG/2MB DN32 – DN40 – DN50 (Р2=0,8-0,3 МПа)

Регулятор (рис. 1) состоит из: регулировочный винт выходного давления (1); пружина настройки выходного давления (2); пружина настройки ПСК (3); верхний диск мембраны (4); винты (5); корпус (6); защитный колпачок ПЗК (7); затвор ПЗК (8); нижняя крышка (9); гайка обтюратора (10); корпус отсека мембраны (11); компенсирующая мембрана (12); пружина возврата штока ПЗК (13); рабочая мембрана ПЗК (14); пружина настройки ПЗК по избыточному давлению (15); регулировочный винт ПЗК по избыточному давлению (16); настройка минимального предела ПЗК (17); регулировочный винт ПЗК по недостаточному давлению (18); пружина настройки ПЗК по недостаточному давлению (19); воронка (20); шток обтюратора (21); обтюратор (22); штуцер измерения давления на выходе (23); рабочая мембрана (24); антипылевой колпачок (25); винт настройки ПСК (26); защитный колпачок (регулятора) (27); ключ для настройки ПЗК (28).

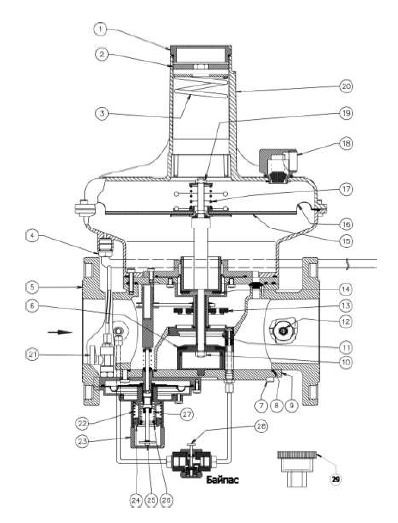

Регулятор RG/2MB DN65 – DN80 – DN100

Регулятор (рис. 2) состоит из: защитный колпачок (регулятор) (1); регулировочный винт выходного давления (2); пружина настройки выходного давления (3); импульсная трубка выходного газопровода (4); корпус (5); рабочий клапан (6); винты фиксации нижней панели (7); уплотнительное кольцо (8); нижняя панель (9); гайка фиксирующая рабочий клапан (10); седло (11); штуцер измерения давления на выходе (12); отсечной клапан (13); компенсационная мембрана (14); диск мембраны (15); рабочая мембрана (16); пружина сбросного клапана (17); сбросной патрубок G ¾’’ (18); винт настройки сбросного клапана (19); раструб (20); кран (21); пружина настройки отсечного клапана по избыточному давлению (22); защитный колпачок отсечного клапана (23); регулировочный винт отсечного клапана по избыточному давлению (24); рычаг взвода отсечного клапана (25); винт настройки отсечного клапана по недостаточному давлению (26); пружина настройки отсечного клапана по недостаточному давлению (27); кнопка байпаса (28); ключ для настройки (29).

Регулятор RG/2MB DN65 – DN80 – DN100 (Р2=0,08-0,3 МПа)

Ручной взвод:

1. Закройте кран за регулятором.
2. Открутите заглушку 23.
3. Нажмите и удерживайте кнопку байпаса 28 до тех пор, пока давление на манометре не стабилизируется.
4. Удерживая кнопку зажатой, нажмите на рычаг взвода 25 до конца.
5. Если для нажатия рычага необходимо приложить большое усилие, значит давление не стабилизировалось и дальше давить на рычаг 25 не стоит, чтобы не повредить его.
6. Отпустите рычаги 25 и 28.
7. Закрутите заглушку 23 на исходное место.
