Промышленное газовое оборудование MADAS Газовые фильтры FM – FGM Газовые фильтры FM – FGM стандартныеГазовые фильтры FM – FGM стандартные
Газовый фильтр состоит из большого объема фильтрующего картриджа, который сделан из синтетического моющегося волокна. Для осмотра и чистки картридж можно извлечь из фильтра.
Соответствие:
Сертификат ТР № C-IT.МГ03.B.00094
Технические характеристики
-
Наименование параметра Значение Виды используемых газов метан, сжиженный газ, воздух (сухие газы), азот Резьбовые соединения, Rp DN 15 ÷ DN 50 согласно EN 10226 Фланцевые соединения PN 16 DN 25 ÷ DN 300 согласно ГОСТ Р 54432-2011 Температура окружающей среды от –40 до +70°С Максимальное рабочее давление 0,2; 0,6 МПа Степень фильтрации 50μ – 20μ – 10μ Класс фильтрации G2 (согласно EN 779) Материал сплав алюминия, viledon Материалы изделия
- Штампованный алюминий (UNI EN 1706)
- Латунь OT-58 (UNI EN 12164)
- Алюминий 11S (UNI 9002-5)
- Оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088)
- Бутадиенакрилонитрильный каучук (UNI7702)
- Виледон (высокоэффективный и высокопрочный синтетический материал)

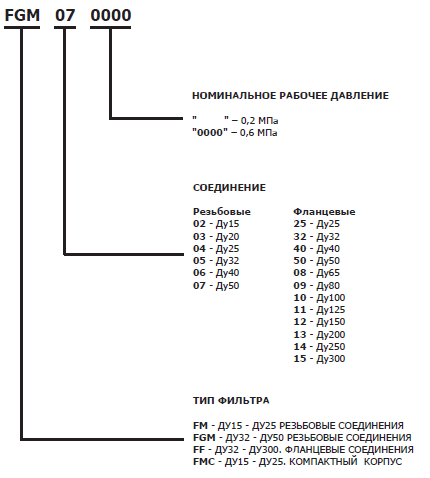

DN Соединение P. max = 0,2 МПа P. max = 0,6 МПа Код Цена, € Код Цена, € 15 резьба FM02 35,00 FM020000 40,00 20 резьба FM03 35,00 FM030000 40,00 25 резьба FM04 35,00 FM040000 40,00 32 резьба FGM05 51,00 FGM050000 53,00 40 резьба FGM06 51,00 FGM060000 53,00 50 резьба FGM07 70,00 FGM070000 73,00 25 фланец FM25 127,00 FM250000 139,00 32 фланец FF32 129,00 FF320000 152,00 40 фланец FF40 132,00 FF400000 156,00 50 фланец FF50 135,00 FF500000 164,00 65 фланец FF08 243,00 FF080000 272,00 80 фланец FF09 261,00 FF090000 298,00 100 фланец FF10 408,00 FF100000 450,00 125 фланец FF11 916,00 FF110000 1 034,00 150 фланец FF12 1 183,00 FF120000 1 336,00 200 фланец FF13 2 339,00 FF130000 2 639,00 250 фланец FF14 3 597,00 FF140000 4 064,00 300 фланец FF15 3 896,00 FF150000 4 190,00 Цены указаны в евро с НДС. Оплата в рублях по курсу ЦБ на момент оплаты.
Фильтрующие картриджи
DN Тип фильтра Степень фильтрации Материал Код Цена 15 – 25 FMС 50μ Viledon OF-0085 1,00 15 – 25 FM 50μ Viledon OF-0240 1,00 32 – 50 FGM 50μ Viledon OF-0033 5,00 65 – 80 FF 50μ Viledon OF-0286 6,00 100 FF 50μ Viledon OF-0296 10,00 125 – 150 FF 10μ Viledon 0F-0300 104,00 200 FF 10μ Viledon OF-0315 207,00 250 FF 10μ Viledon OF-0415 252,00 300 FF 10μ Viledon OF-1320 271,00 Viledon – высокоэффективный нетканый материал, произведенный из синтетическо-органических высокопрочных термически соединенных волокон.
Описание и назначение
-
Фильтры предназначены для очистки природного газа, воздуха и азота от пылевидных частиц,nокалины и осадков. Устанавливаются перед предохранительными и регулирующими устройствами, а также перед газогорелочными устройствами котлов и другими газоиспользующими установками.
Газовые фильтры состоят из большого объема фильтрующего картриджа, который сделан из синтетического моющегося волокна. Для осмотра и чистки картридж можно извлечь из фильтра.Фильтры «MADAS» оснащены стандартной арматурой для подключения средств контроля за давлением на входе. Газовые фильтры серии FM - FGM могут поставляться с установленным индикатором перепада давления DP/G 1,5 для непрерывного контроля целостности фильтрующего элемента и степени его засорения в процессе эксплуатации фильтров.
Установка индикатора имеет большое значение для обеспечения безопасной работы и уменьшения затрат на техническое обслуживание.Соответствие: Сертификат ТР № C-IT.МГ03.B.00094
Устройство и работа
-

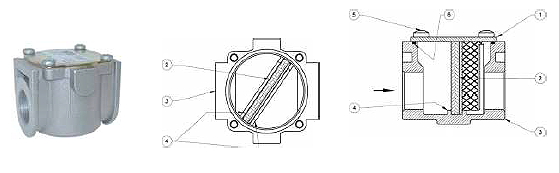

Фильтр FM DN15 – DN20 – DN25 (компактное исполнение)
Фильтры (рис. 1) состоят из: крышка (1); фильтрующий элемент (2); корпус (3); направляющие фильтрующего элемента (4); винты крепления крышки (5); уплотнительное кольцо (6).

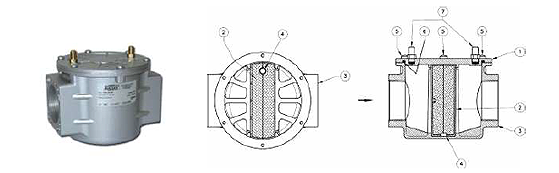

Фильтр FM DN15 – DN20 – DN25
Фильтры (рис. 2) состоят из: крышка (1); фильтрующий элемент (2); корпус (3); направляющие фильтрующего элемента (4); винты крепления крышки (5); уплотнительное кольцо (6); штуцер для отбора давления (7).
Р макс. 0,2 МПа Р макс. 0,6 МПа Соединения, мм Коды фланцевых соединений Коды резьбовых соединений Коды фланцевых соединений Коды резьбовых соединений - FMC02* - FMC020000* 15 - FMC03* - FMC030000* 20 - FMC04* - FMC040000* 25 - FM02 - FM020000 15 - FM03 - FM030000 20 FM25 FM04 FM250000 FM040000 25 * = компактное исполнение

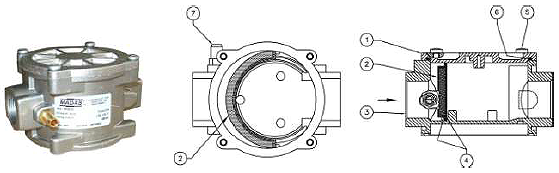

Фильтр FGM DN32 – DN40 – DN50
Фильтры (рис. 3) состоят из: крышка (1); фильтрующий элемент (2); корпус (3); направляющие фильтрующего элемента (4); винты крепления крышки (5); уплотнительное кольцо (6); штуцер для отбора давления (7).

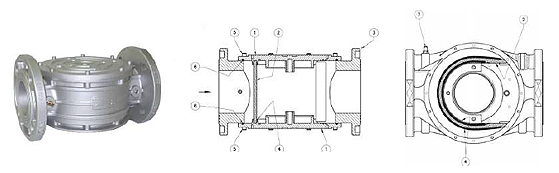

Р макс. 0,2 МПа Р макс. 0,6 МПа Соединения, мм Коды резьбовых соединений Коды резьбовых соединений FGM05 FGM050000 32 FGM06 FGM060000 40 FGM07 FGM070000 50 Фильтр FM DN65 – DN80 – DN100
Фильтр (рис. 4) состоят из: крышка (1); фильтрующий элемент (2); корпус (3); направляющие фильтрующего элемента (4); винты крепления крышки (5); уплотнительное кольцо (6); штуцер для отбора давления (7).

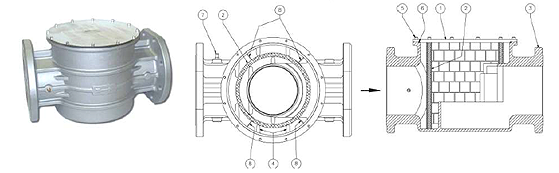

Фильтр FM DN125 – DN150 – DN200 – DN300
Фильтр (рис. 5) состоят из: крышка (1); фильтрующий элемент (2); корпус (3); направляющие фильтрующего элемента (4); винты крепления крышки (5); уплотнительное кольцо (6); штуцер для отбора давления (7); специальные ребра (8).
Р макс. 0,2 МПа Р макс. 0,6 МПа Соединения, мм Коды резьбовых соединений Коды резьбовых соединений FF32 FF320000 DN 32 FF40 FF400000 DN 40 FF50 FF500000 DN 50 FF08 FF080000 DN 65 FF09 FF090000 DN 80 FF10 FF100000 DN 100 FF11 FF110000 DN 125 FF12 FF120000 DN 150 FF13 FF130000 DN 200 FF14 FF140000 DN 250 FF15 FF150000 DN 300 Индикатор перепада давления DP/G 1,5
Газовые фильтры серии FM - FGM могут комплектоваться индикатором перепада давления DP/G 1,5.
Индикатор перепада давления DP/G 1,5. предназначен для наблюдения за изменениями перепада давления на фильтрах газа. Перепад давления, в данном случае, характеризует степень засорения фильтра в процессе его эксплуатации. Индикатор не имеет нормированных метрологических характеристик и не является средством измерения. Индикатор DP/G имеет шкалу и две стрелки, стрелка красного цвета показывает допустимый перепад на фильтре, стрелка черного цвета, показывает фактический перепад на фильтре. При достижении стрелкой черного цвета, стрелки максимально допустимого перепада, необходимо произвести мероприятия по чистке или замене фильтрующего элемента. Установка индикатора имеет большое значение для обеспечения

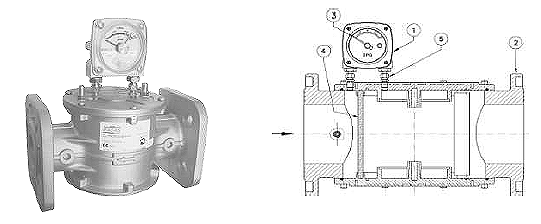

безопасной работы и уменьшения затрат на техническое обслуживание.Схема монтажа индикатора перепада давления
Фильтр с индикатором перепада давления (рис. 6) состоят из: индикатор перепада давления DP/G 1,5 (1); корпус фильтра (2); шкала индикатора перепада давления DP/G 1,5 (3); фильтрующий элемент (4); винты крепления индикатора перепада давления (5).
Таблица комплектов
Код комплекта индикатора перепада давления Исполнение KIT-MD DPG 1,5 вход газа слева KIT-MDR DPG 1,5 вход газа справа KIT-MDS DPG 1,5 вход газа слева с дискретным выходом KIT-MDRS DPG 1,5 вход газа справа с дискретным выходом Технические характеристики индикатора DP/G 1.5

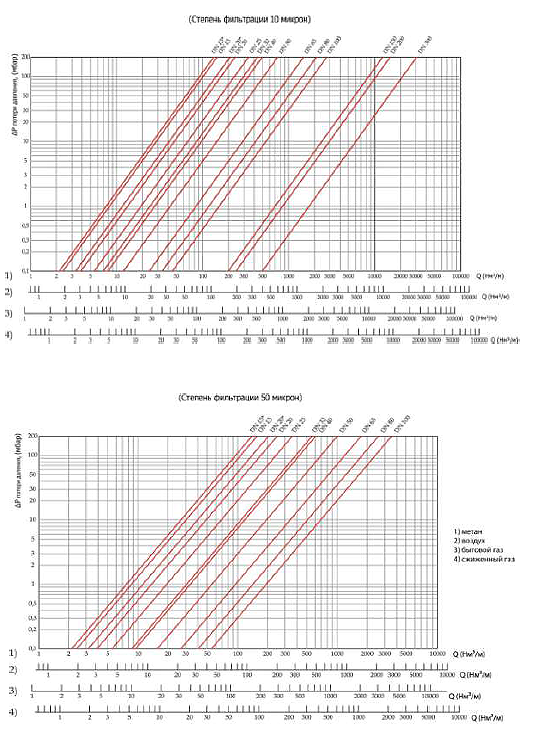

1. Рабочая среда Природный газ по ГОСТ 5542-87 2. Соединение с фильтром через штуцер ¼’’ 3. Макс. рабочее давление, МПа 2,0 4. Макс. температура окружающей среды, -40 ÷ +70 °C 5. Макс. измеряемый перепад давления, кПа 15,0 6. Габаритные размеры: Д х Ш х В, мм 79 х 82 х 79 7. Вес, не более, кг 0,43 Диаграммы пропускной способности
-

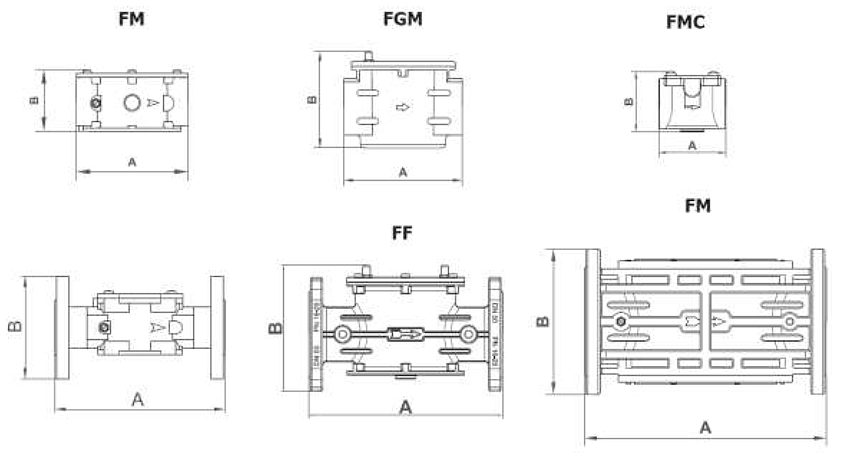

Габаритные размеры
-
Код Резьбовые соединения Фланцевые соединения A B Вес, кг Поверхность фильтрации, мм2 FMC… DN 15(compact) - 70 63 0,35 3890 FMC… DN 20 (compact) - 70 63 0,35 3890 FMC… DN 25 (compact) - 70 63 0,35 3890 FM… DN 15 - 120 72 0,5 4560 FM… DN 20 - 120 72 0,5 4560 FM… DN 25 - 120 72 0,5 4560 FM… - DN 25 192 115 3,2 19040 FGM… DN 32 - 160 135/250* 1,35/1,78* 10650 FGM… DN 40 - 160 135/250* 1,35/1,78* 10650 FGM… DN 50 160 135/250* 1,35/1,78* 10650 FF… - DN 32 230 135/250* 2,5/2,93* 10650 FF… - DN 40 230 135/250* 2,5/2,93* 10650 FF… - DN 50 230 135/250* 2,5/2,93* 10650 FF… - DN 65 290 180/260* 5,3/5,73* 39240 FF… - DN 80 310 195/260* 5,7/6,13* 39240 FF… - DN 100 350 211/300* 9,8/10,23* P=0,2 МПа
15/15,43* P=0,6 МПа76250 FF… - DN 125 480 302/392* 25/25,43* 198000 FF… - DN 150 480 302/392* 26,2/26,63* 198000 FF… - DN 200 600 380/510* 50/50,43* - FF… - DN 250 673 455/585* - - FF… - DN 300 737 510/640* 90/90,43* - * габаритные размеры и вес фильтров с индикатором перепада давления DP/G 1,5
